变频器型号

额定容量（KVA）

额定输出电流（A）

适配电机功率（KW）

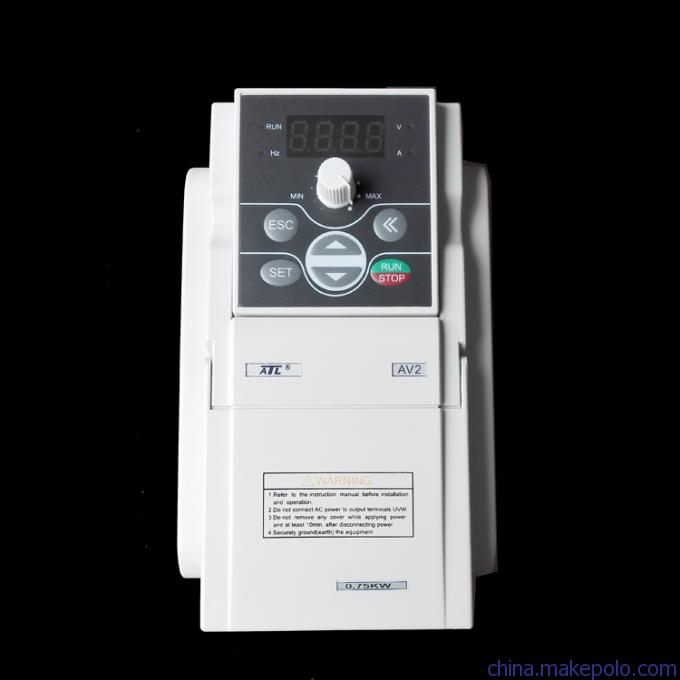

AV2-4T0007

1.6

2.5

0.75

变频器型号

三相380V

W1

W

H1

H

D

螺钉规格

AV2-4T0007

86.5

101.5

147.5

165

154.5

M4

输入

额定电压、频率

三相(4T#系列)380V 50/60HZ

电压允许变动范围

300V-460V

输出

电压

0-380V

频率

0.0-1000HZ

过载能力

110%长期；150%1分钟；180%2秒

控制方式

VF控制/SVC开环矢量

控制特性

频率设定分辨率

模拟端输入

最大输出频率的0.1%

数字设定

0.1HZ

频率精度

模拟输入

最大输出频率的0.1%以内

数字输入

设定输出频率的0.1%以内

V/F曲线（电压频率特性）

基准频率在5-1000HZ任意设定，多节点V/F曲线任意设定

转矩提升

手动设定：额定输出的0.0-20.0%

自动限流与限压

无论在加速、减速或稳态运行过程中，皆自动侦测电机定子电流和电压，依据独特算法将其抑制在允许的范围 内

运行中欠压抑制

特别针对低电网电压和电网电压频繁波动的用户，即使在低于允许的电压范围内，系统变可依据独特之算法和残能分配策略，维持最长可能的运行时间

典型功能

多段速控制

7段可编程多段速控制、5种运行模式可选

可选择内置PID控制器

内部集成优化PID控制器，可实现简单的闭环控制

RS485通讯与联动控制

可选爱德利自定义协议或MODBUS协议

频率设定

模拟输入

直流电压0-10V,直流电流0-20mA(可选)

数字输入

操作面板设定，电位器设定，RS485接口设定，UP/DW端子控制，也可与模拟输入进行多种组合设定

输出信号

继电器及OC输出

2路OC输出及1路继电器常开/常闭输出（TA/TB/TC）,多达16种意义选择

模拟输出

1路0-10V电压信号，上下限分别设定

自动稳压运行

根据需要可选择动态稳压、静态稳压、不稳压三种方式，以获得最稳定的运行效果

加、减速时间设定

0.1-600.0Sec连续可设定，加减速曲线S型、直线型模式可选

计数器

内置计数器1个

运行功能

上、下限频率设定，反转运行限制，RS485通讯，频率递增、递减控制等

显示

操作面板显示

运行状态

输出频率，输出电流，输出电压，电机转速，设定频率，模块温度，模拟输入输出等

报警内容

最近4次故障记录，最近一次故障跳闸时的输出频率、输出电流，输出电压，直流电压，模块温度等5项运行参数记录

保护/报警功能

过电流，过电压，欠压，过热，短路、内部存储器故障等）

环境

周围温度

-10℃至+40℃(不冻结)

周围湿度

90%以下（不结霜）

周围环境

室内（无阳光直晒、无腐蚀、易燃气体、无油雾、尘埃等）

海拔

低于1000M

防护等级

IP20

冷却方式

强制风冷

安装方式

导轨式/壁挂式
