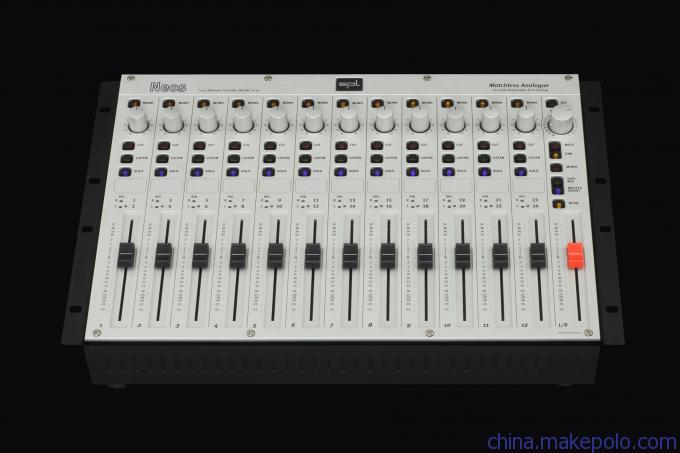

SPL近地天体是个总结和监控基于我们专有的120伏技术控制台。它背后的基本概念是必要的总结能力相结合,包括推杆和全景控件,一个完整的、实用的监测断面-所有在一个紧凑的设计。因此,它满足了最高的预期,在混合和监测情况的声音质量。
因此,新增的构思与音响工程师,伟大的重视艺术和音乐制作在心的工作流不主要依靠撤消和预设选项。然而,紧凑的近地天体可以无缝地集成在计算机环境中提供的特色优质声音和模拟设备的处理。
概念
•24通道和控制台推子和全景控件
•理想昂对音频质量重点为主的工作室
特征
•输入路径,用100毫米的阿尔卑斯推子,潘控制,单,切,独奏,和“监控”按钮,信号灯
•主路径与100毫米阿尔卑斯推子,刀片,弯功能(限制)
•综合监测断面的音量控制,带组合(DAW返回),以及静音,暗淡和单按钮
•输入:三八通道的DB25连接器(平衡,Tascam标准);平衡XLR连接器:奴隶,插入返回,带回来
•输出连接器(XLR):记录,监测和监控B,
•输出连接器(不平衡的XLR):选择,插入发,计量
特殊功能
最终组合和监控质量
•紧凑的设计:19“/ 7U
•级联
在德国手工制作
特殊技术特点
独特的120伏工作电压。与普通生产搅拌机相比,新增混合监控控制台采用四倍工作电压。一个更高的电压导致更好的性能:在输入超过30分贝的净空,超过122分贝的动态范围,92 dB的信噪比在所有渠道。
•在120伏技术的核心是我们的手工制作,具有116 dB的信噪比和高空DB 34离散运算放大器。150分贝的动态范围涵盖了频率范围为200千赫。这些关键人物是超越当前PCM数字格式要求24位/ 192 kHz的采样率和数字格式的1位和256 FS。这不是预期的数字技术发展这么多,在可预见的将来使近地物体的信号处理路径中的一个瓶颈。
为每个单元在预生产阶段匹配所有选定的组件
重要的开关功能是通过密封继电器进行的
超大信号的痕迹,慷慨的印刷电路板布局,更大的跟踪分离,星地计划,线性电源
规格
输入输出
电子平衡仪表放大器
•DB25插座:输入/输出:XLR卡侬TASCAM,;
•输入阻抗:10欧姆平衡K ;20 欧姆不平衡
输出阻抗:75欧姆平衡;75欧姆不平衡
•标称输入电平:+ 4 DBU
•最大输入电平:›+ 30 DBU(30 DBU =限制测量设备)
•最大输出电平:›24 DBU
测量
•频率范围(3 分贝):10赫兹到200千赫 ›
•阶段:0°1KHz,10KHz:-4°,20kHz:- 8.30°
•共模抑制比:60 dB›
•(建议,插入发送,监控/ B)
总谐波失真
•10Hz记录:0.0011%,插入发送:0.0011%,监控/ B:0.0016%
•100Hz的建议:60%,插入发送:0.0009%,监控/ B:0.0016%
•1000Hz的建议:0.00090%,插入发送:0.0013%,监控/ B:0.0020%
•5000Hz的建议:0.0032%,插入发送:0.003%,监控/ B:0.004%
•10kHz的建议:0.0028%,插入发送:0.0018%,监控/ B:0.0027%
•22kHz记录:0.00054%,插入发送:0.00050%,监控/ B:0.0005%
•(发电机输出24dBu,输入终止40 DBU)
信号噪声比(所有通道)
方法:92•DBU,插入发送92 DBU,监控/ B:88dB
•(A,22 赫兹- 22 kHz,输入端40 DBU)
•动态范围:122分贝›
电源
与环形变压器的线性电源供应
•操作电压:+ / - 60volts(120伏特)
•功耗(待机,230伏/赫兹):0.420a,75W,97,8va
•保险丝:230V AC/50Hz:315毫安;115V交流50Hz/60Hz:630毫安
•电压选择器:115 V / 230 V
尺寸和重量
包括架支架•前面板:19“/ 7 U(483 x 310 mm)
•面板无架支架:440 毫米
•住房(宽x高x深):483 x 235 x 330 毫米,深度包括插座:355 毫米
•重量:14.1 公斤/约31.08 磅
•外部电源:宽x高x 154 x 67 x 236 毫米,重量:3公斤/ 6.61磅
