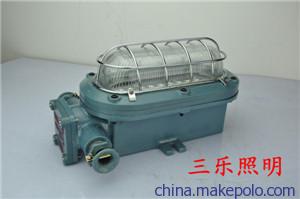

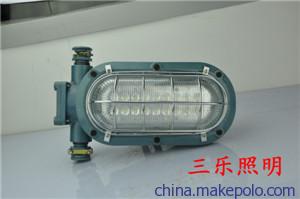

DGC18/127L（A）矿用隔爆型LED支架灯
使用说明书
执行标准:GB3836-2000
MT2201-2005
Q/JRFB001-2010
(安装使用产品前请阅读使用说明书)
三乐照明科技有限公司
一、概述
1．产品特点
DGC18/127L（a）矿用隔爆型LED支架灯（以下简称灯具），根据用户对现有煤矿防爆灯具的使用意见及煤矿井下照明技术的发展趋势，
按照GB3836.1-2000 GB3836.2-2000《爆炸性气体环境用电气设备》，引用MT221-2005《煤矿用防爆灯具》而精心设计的。
具有如下特点：
（1）该灯具采用LED新光源，使用寿命长，维修方便。
（2）发光效率高，而功率小，有明显的节能效果。
（3）透雾性能强，能透过较浓的水雾和尘雾，增加了安全性，同时提高了劳动效率。
（4）能保证长久持续照明，又能避免发生触发火花的危险，使用该灯安全可靠。
（5）灯具结构紧凑、体积小，使用127V交流电源，安装在支架前梁下，安装接线方便，且牢固、整齐、美观。
2．主要用途及适用范围
该灯具用于有甲烷或煤尘爆炸危险的矿井中，供采煤工作面照明用。
二．主要用途及适用范围
该灯具用于有甲烷或煤尘爆炸危险的矿井中，供采煤工作面照明用。
（1）使用环境温度-20——40度
（2）在有甲烷混合气体和煤尘爆炸危险的矿井中使用，不得在有腐蚀金属或破坏绝缘的气体及较大振动的环境中使用。
（3）不得在有雨水及其它液体冲淋的场所使用。
（4）防爆形式：矿用隔爆型
（5）防爆标志：ExdI
三、产品结构特征与工作原理
1．本灯具为一体化型，光源电器安部安装在灯具腔体内。
2．光源选用LED模块，与散热器整体联接，维修、更换方便。
3．光源腔、接线腔、灯具内壁与外界均有符合规定的隔爆结合面隔爆。
四．主要用途及适用范围
该灯具用于有甲烷或煤尘爆炸危险的矿井中，供采煤工作面照明用。
（1）使用环境温度-20——40度
（2）在有甲烷混合气体和煤尘爆炸危险的矿井中使用，不得在有腐蚀金属或破坏绝缘的气体及较大振动的环境中使用。
（3）不得在有雨水及其它液体冲淋的场所使用。
（4）防爆形式：矿用隔爆型
（5）防爆标志：ExdI
1．灯具下井前要做点燃试验，每盏灯都能在额定电压127点亮方可下井；
2．灯具接入电源线的方法及注意事项：先打开灯具端部接线盒的门盖，再旋出穿线喇叭口的压紧螺丝，取出防尘堵板，从喇叭口内穿入与嗽叭口内橡胶密封圈内径相配的矿用橡胶套电缆（电缆内芯截面积根据所串灯的的多少计算确定），接好电源线及内外接地线，然后旋紧压紧螺丝，使喇叭口内的橡胶密封圈变形，挤压电缆以防失爆及进水，最后再装好门盖。
注意：当两个电缆引入装置只使用一个时，另一个必须装上防尘堵板，并将喇叭口压紧螺丝旋紧，确保密封性良好，以防失爆或进水。
3．灯具的安装：主要根据用途及使用场所的实际情况而定，一般安装在使用场所的顶部，用M10螺栓固定好。
4．安装注意事项：
A、应采用短路、过载和漏电保护的照明综合保护装置配电（注意容量的匹配）
B、电源电缆外径一定要与灯具喇叭口内橡胶密封圈内径相统一；
C、不使用的电缆引入装置喇叭口必须用堵板堵住并旋紧压紧螺丝，以防失爆或进水；
D、一定要接好内接地。
六、使用与操作
1．该灯具安装在综采支出架的前梁下；
2．用矿用三芯电缆（电缆内芯截面积根据所串灯的多少计算确定）从照明综保中引入127V电源，其中两根为电源线，一根为接地线，以并联的方式依次接好下一盏灯，注意事项参照说明书第五条；
3．使用中，要经常对灯具工作情况进行观察，发现问题及时处理；
4．更换光源，应先切断电源，严禁带电开盖，然后拆下玻璃网罩部件压圈上的6只螺丝，取下玻璃罩部件，即可更换LED模块总成（注意：玻璃网罩部件已组成整体，除需要更换玻璃罩外，切不可拆分开）。
5．光源接通电源约3分钟达到正常亮度，否则应立即切断电源检查修理，防止触发时间长了而烧坏电器。感兴趣的朋友可以随时来电
