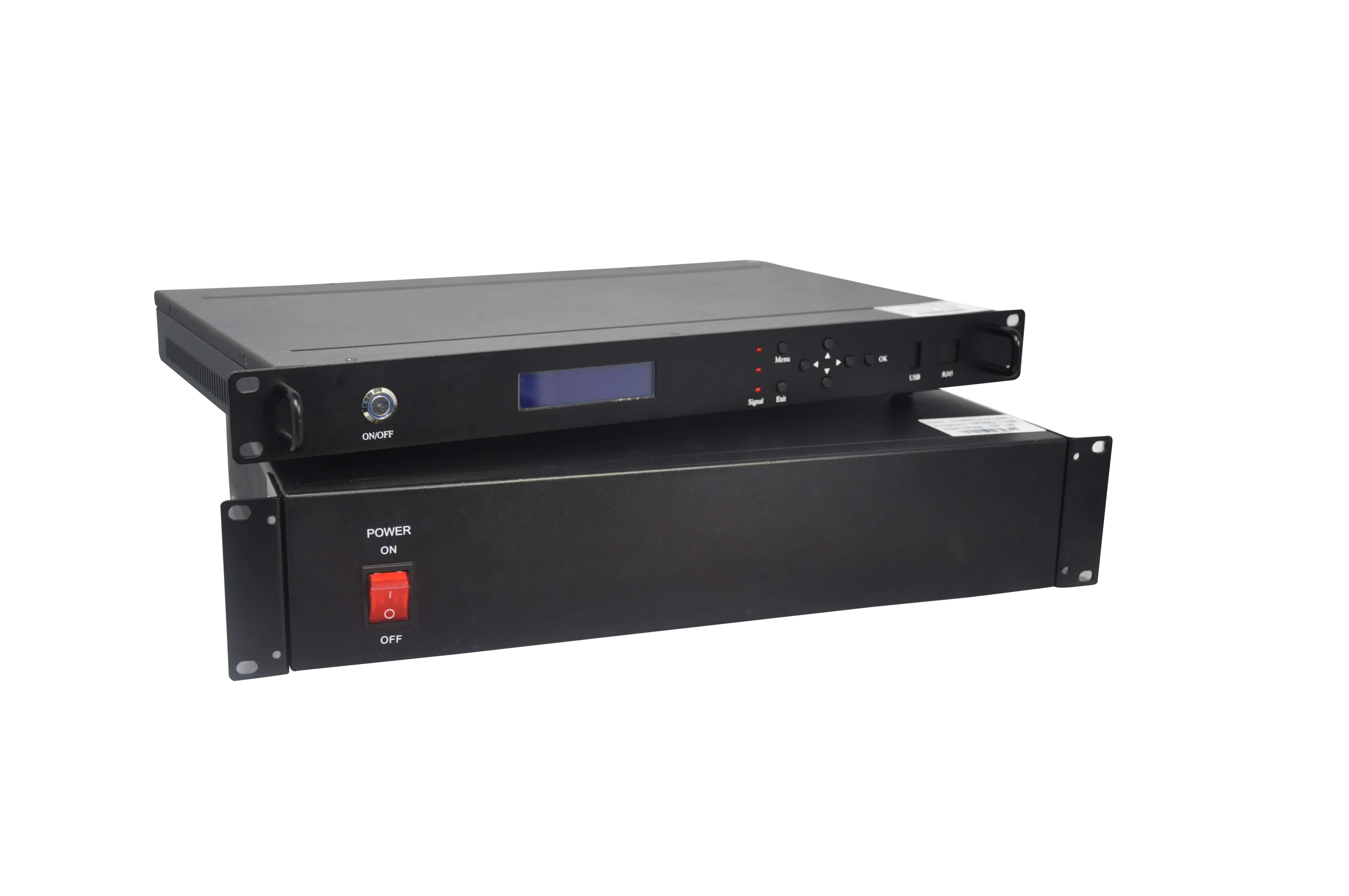

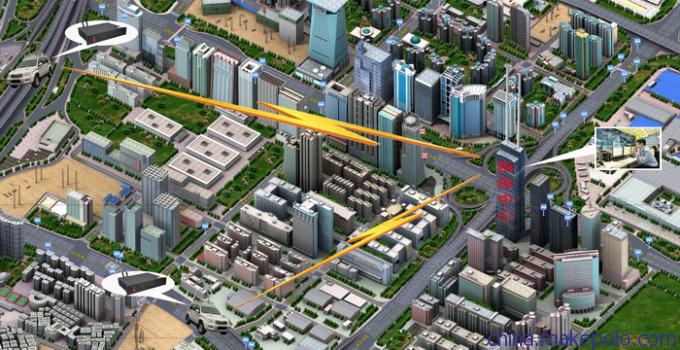

SF-H8610CZ系列无线图像传输系统，是我公司生产的广播级高清晰的图像实时传输系统。采用当前的COFDM调制技术，有相对窄的空中带宽（2MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在高速运动中拍摄并实时非视距传输高质量图像，特殊适合于复杂环境的使用。可放置在高速移动的汽车上，也可以将视频信号和双向语音信号（需定制）传输到指挥中心。
•图像质量高，图像清晰稳定、无拖尾现象，功率稳定、动态功率可调
•绕射能力强，支持非视距传输，
•采用COFDM 调制技术和MPEG-2 图像压缩技术
•发射功率强，传输距离远
•性能稳定
|
发射机参数指标 |
|
调制方式 |
COFDM |
|
电源输入 |
AC220V/50Hz ≤2A DC12V 7A（10W功率） DC24V 10A（20W功率） |
|
功耗 |
160W（max） |
|
调制方式 |
QPSK、16QAM、64QAM（可选） |
|
向前纠错 |
1/2,2/3,3/4,5/6,7/8（可选） |
|
保护间隔 |
1/32,1/16,1/8,1/4（可选） |
|
载波数量 |
2k |
|
频率宽度 |
2/4/8M |
|
输出频率 |
325-399MHz，400-500MHz，500-760MHz，760-860MHz，其它1.0-1.4GHz2.3-2.5GHz需定制，工作频率连续可调，液晶屏显示频率，步进1MHz |
|

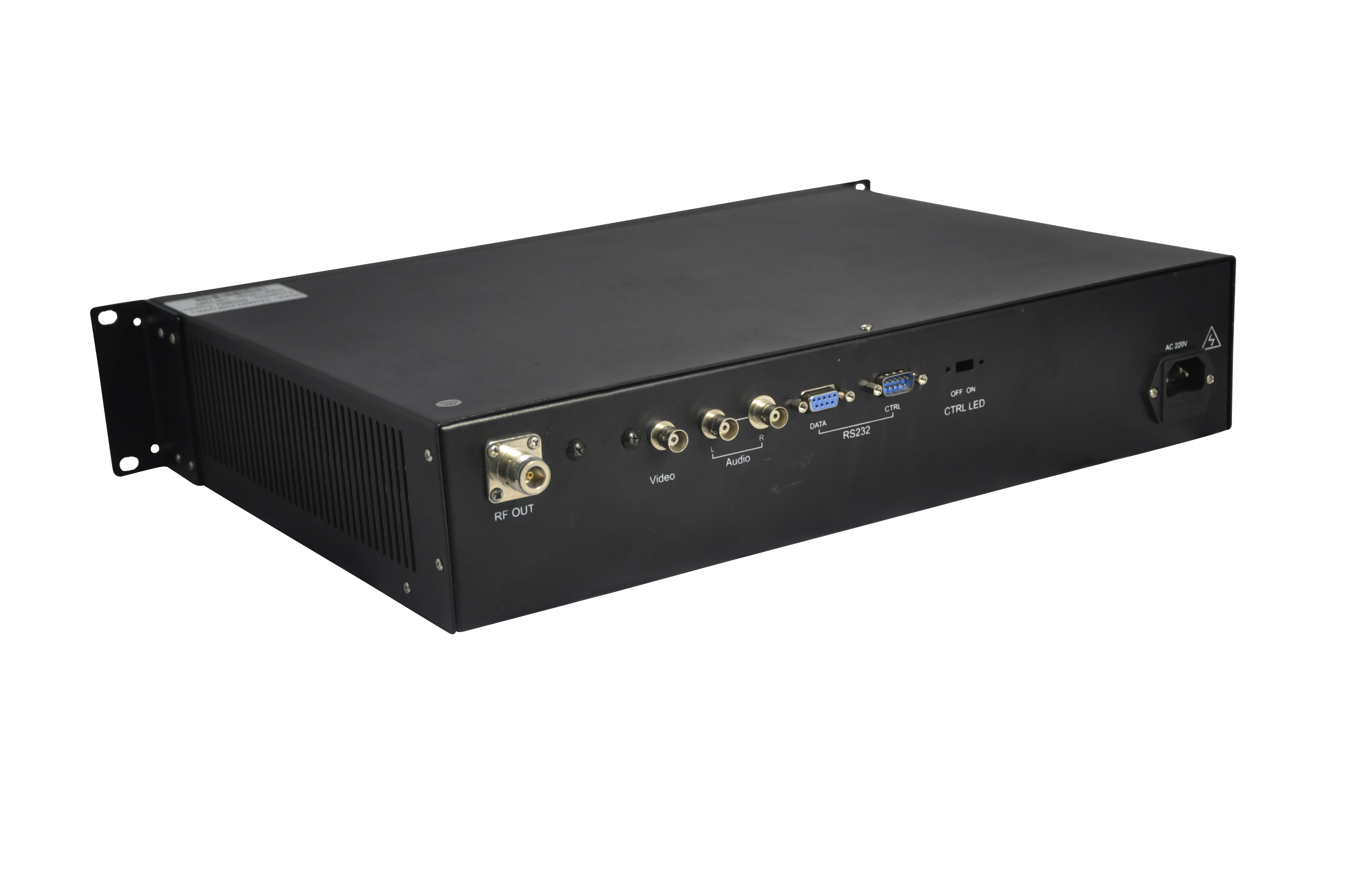

音视频接口 |
BNC/RCA |
|
输出功率 |
39.5-43.5dBm（10W 、20W） |
|
功率平坦度 |
全频段≤2dB，8MHz内≤0.5dB |
|
带肩比 |
输出功率为40dBm时由于-32dB |
|
二次谐波 |
≤-43dB |
|
输入视频信号 |
1Vp-p@75欧姆，PAL制 |
|
CBER |
＜2.0E-4 |
|
图像压缩格式 |
MPEG-2 4：2：0 |
|
视频图像 |
720*576@8MHz， |
|
视频速率 |
2-20Mbps |
|
工作温度 |
-20℃～+50℃ |
|
外观尺寸 |
480*260*88mm（10W 2U机箱）467*425*132mm（20W 3U机箱） |
|
设备重量 |
13.8kg |
