树脂工艺品模具硅胶用途：

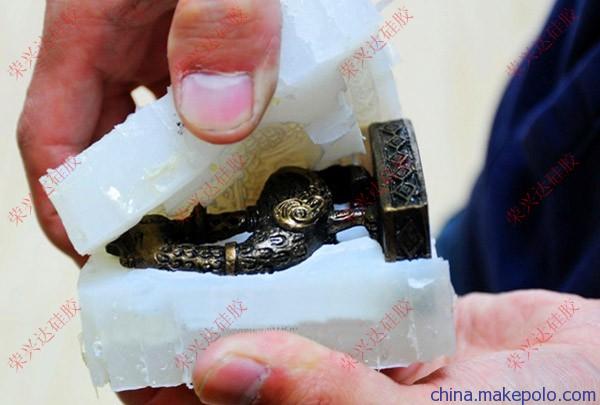

模具硅胶主要用于玩具，礼品，花纹精细的产品，用于包模，灌注模具产品。是POLY工艺品，树脂工艺品，石膏工艺制品、灯饰，蜡烛等工艺品的复模及精密的模具制造。还具有不变形、耐高温、耐酸碱，不膨胀的弹性硅胶模具，是POLYS树脂工艺品、树脂工艺品、灯饰、蜡烛等工艺品的复模及精密的模具制造。大件产品开分片模依然用到模具硅胶、石膏工艺制品，佛像雕塑，大型人物动物雕塑，文物制作，建筑装饰，佛雕家私，塑胶玩具，礼品玩具，模型设施，仿真山水等很多行业都要到模具制造。

树脂工艺品模具硅胶特性：

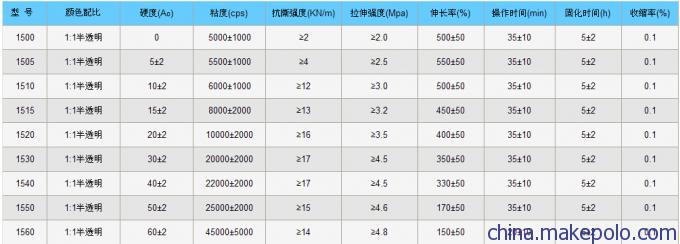

具有超强弹性、超好脱模、保温性佳、耐高温、使用寿命长，耐拉力、韧性好、柔软性好等特性，适合肥皂工艺品复制,不改变肥皂本质,具有高抗撕、耐烧性能好、翻模次数多的制模硅橡胶;成型固化后逞半透明型或白色不透明型，制作模具工艺简单耐用、造型逼真。



使用方法：

1、将母模洗净晾干，作光滑处理（可打一层脱模蜡或涂刷一遍脱模剂）。
2、将液体模具硅橡胶(硅胶)盛如塑胶盆备用；用量视模具大小而定。
3、将硬化剂按重量比（一般是1-5%）称量后加入容器中进行混合，充分搅拌均匀（因为硬化剂受本身性能及温度影响，所以建议使用与硅胶配套的硬化剂）；
4、模具硅橡胶(硅胶)与硬化剂混合后，室温下即进行反应，并释放低分子醇，为使醇分子脱离胶体，需在负压下排泡1-3分钟。
5、多层涂刷片模，应遵循内、中、外同时固化为宜。固化剂用量相对少时，反应时间加长，反应充分，胶体就好，因此固化剂用量最好是内少外多。涂刷时待第一层（内层）干后再刷第二层。操作时间30-50分钟，拆模时间10-15小时。养护时间24小时。注意涂刷第一、二层后最好加如模具用纱布，这样可大大提高模具使用寿命（但是切不可用玻璃纤维布，否则容易造成分层而使整个模具报废）。
6、立体灌注模，一般以10-15小时固化为好。

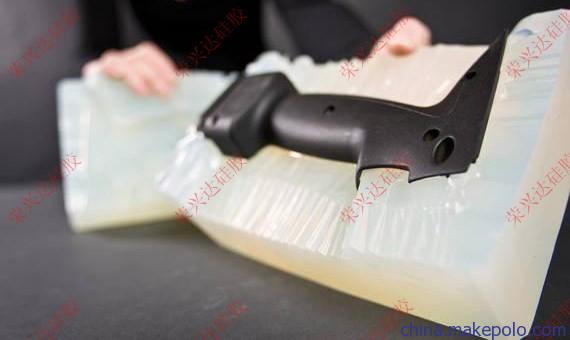

7、软模具制作完成后还要制作石膏或者玻璃钢外套来支撑硅胶软模。

【注意事项】

1.大量使用之前，请小量试用，掌握好其使用技巧，以免造成不必要的损失。
2.如果模种属于陶瓷，水泥等含硅材料，需喷上脱模剂或者油漆，以防粘模。
3.搅拌使用的容器需清理干净。容器内壁残留因搅拌时不均匀，尽量不要倒入模内，以免引起局部不固化。
4.请注意硅胶和固化剂之间的比例，可使用天平或电子称。
5.当胶体粘度过高，可适量加入矽油（5%）调整，可增加其流动性。但硬度也会随之降低。
6.如需调整硅橡胶模的固化时间，可调整固化水的比例。也可以与我公司联系，为您配置合适的固化剂。
