续科JSL-10系列静态定时限过流继电器产品说明

一、概述

1.1  产品用途及其作用

JSL–10A、B系列带时限过流继电器应用于电机、变压器等主设备以及输配电系统的继电保护回路中，当主设备或输配电系统出现过负荷或短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统安全。该继电器能够取代原GL–10系列电磁式反时限过流继电器，而且功能更加完善，采用数字拨盘开关整定动作值，具有使用方便，精度高，功耗小等优点。过流动作和速断动作分别有掉牌指示，便于系统失电后查找故障。

 表  1

二、主要技术数据

2.1  继电器额定数据及调整范围见表2。

表 2  额定参数及规格

2.2  过流动作值

    a.  平均误差绝对值：不大于5%

    b.  一致性：不大于3%

    c.  返回系数：不小于0.9

2.3  速断动作值

    a.  平均误差绝对值：不大于5%

    b.  一致性：不大于3%

2.4  过流部分延时

    a.  定时限延时时间平均误差绝对值0.1%整定值+20ms

    b.  反时限延时时间平均误差绝对值8%

    c.  一致性：不大于5%

2.5  速断部分的延时（可分别整定为瞬动或延时）

    a.  瞬动时间不大于50ms；

    b.  延时时间的平均绝对误差不大于20ms。

2.6  触点性能

    动断主触点：在电压不大于250V，电流不大于2A的直流有感负荷电路（τ= 5±0.75ms）中，触点断开容量为50W。或电压不大于250V，电流不大于2A的交流电路（cosφ= 0.4±0.1）中，触点断开容量为250VA。如果被控电路由变流器供电，并与继电器主触点并联，且在电流为4A时，其阻抗值不大于4Ω，继电器主触点在电流不大于50A情况下，能够将这个电路分流接通与断开。

    过渡转换主触点性能：继电器的过渡转换主触点控制电路由变流器供电，其阻抗值在电流为3.5A时不大于4.5Ω，当电流增至150A时，继电器主触点能够将这个电路分流接通与断开。

    动合辅助触点：在电压不超过250V时，能接通或断开电流不超过0.2A的直流无感电路或电流不超过0.5A的交流电流。

2.7  绝缘性能

    a.  绝缘电阻

    继电器各导电电路与外露非带电金属部分及外壳之间，用开路电压为500V的测试仪器测定，其绝缘电阻值应不小于100MΩ。

    b.  介质强度

    继电器各导电电路与外露非带电金属部分及外壳之间，应能承受2kV（有效值），50Hz试验电压，历时1min，无绝缘击穿或闪络现象。

2.8  继电器重为2.3±0.05kg。

三、结构及安装

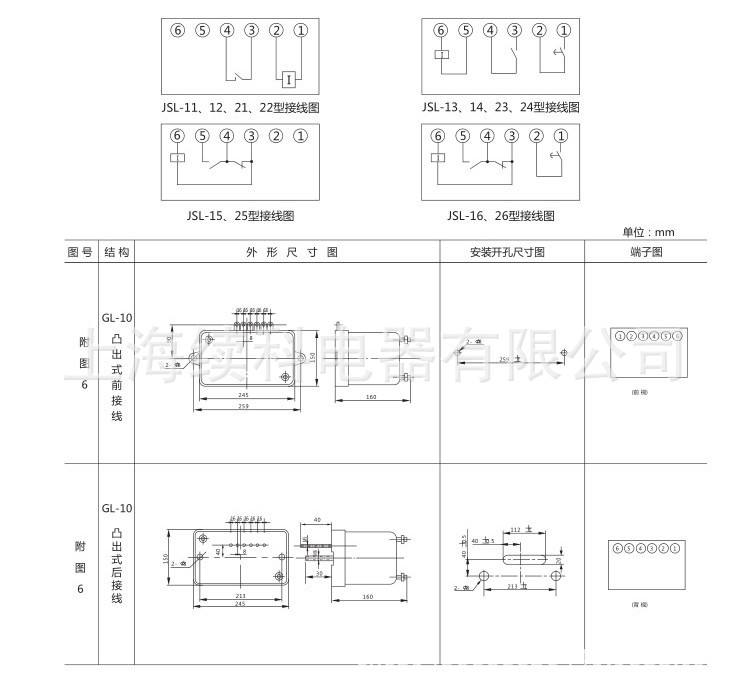

    继电器采用原GL–10壳体，可采用前、后两种接线方式。其外形图、安装开孔图及前视端子接线图分别见图2、图3、图4。

四、供应成套性

  随产品一起供应的有：

a.  产品合格证；

b.  按合同规定供应的备品，备件及安装附件。

五、订货须知

    订货时请指明：

a.  产品的名称及型号；

b.  额定值
