电机模具转运轨道平车控制器 车间直线换轨平板车设计方案图
公司简介
| 新乡市新利德机械制造有限公司主要经营生产“新利德”系列电动平车，轨道平车，供电方式多为：低压轨道供电、蓄电池供电、电缆卷筒供电、拖电缆|链供电、滑触线供电、发电机供电等系列轨道车，另无轨道电动平车为我公司新研发并申请专利搬运设备，主要用于模具冲压、钢铁调配、大型机器设备搬运。公司占地四十余亩，年产520台以上电动平车（已作为河南省企业投资项目备案上网公示），新利德人致力追求在安全、环保、高效、节能、自动化方面的技术研究和应用。 |
工作原理

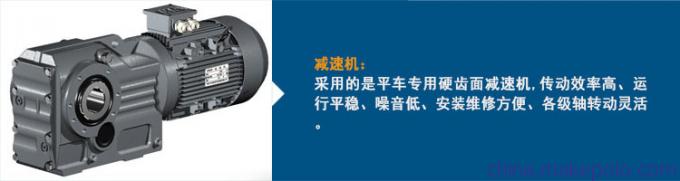

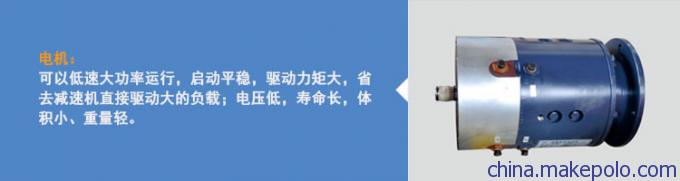

KPDZ系列平车采用直流电机、欧标减速机作为驱动系统，电力来源是带36V电压的轨道，380V的交流电通过降压变压器降压至36V接入轨道，平车的车轮上的取电装置将电流引入平车电器控制箱，电器箱中的电器元件将36V交流电变为36V直流电后，进而供电给平车的直流电机，通过电器控制系统控制平车的前进、后退和停止等。
选型参考
KPD低压轨道系列电动平车运行距离同样不受限制，但超出50m运行距离时需要加装变压器，用以保证轨道电压。适用于任何吨位载重的轨道平车，在室外环境运行时需要做一定的防水措施，能够实现S形及C形转弯，并且不影响运输。
优势
平车台面平整，也可根据客户需求添加V型架，V型架可实现灵活拆卸，满足一车多用的功能，从而实现成本最小化。| 项目 | 电动平车 | 电动平车 | 电动平车 | 电动平车 | 电动平车 | 电动平车 | 电动平车 | 电动平车 | 电动平车 |
| 平车型号 | KPD-2T | KPD-5T | KPD-10T | KPD-16T | KPD-20T | KPD-25T | KPD-30T | KPD-40T | KPD-50T |
| 额定载重量（T） | 2T | 5T | 10T | 16T | 20T | 25T | 30T | 40T | 50T |
| 台面尺寸（L*W） | 2000*1500 | 3500*2000 | 3600*2000 | 4000*2000 | 4000*2200 | 4500*2200 | 4500*2200 | 5000*2500 | 5500*2500 |
| 高度（H） | 450 | 450 | 500 | 500 | 550 | 600 | 600 | 650 | 650 |
| 轮距（MM） | 1200 | 2500 | 2600 | 2800 | 2800 | 3200 | 3200 | 3800 | 4200 |
| 轨内侧距（MM） | 1200 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 | 1435 |
| 供电方式 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 | 低压轨道 |
| 车轮直径（MM） | 270 | 300 | 300 | 350 | 350 | 400 | 400 | 500 | 500 |
| 车轮数量（只） | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| 离地间隙（MM） | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| 运行速度（M/MIN） | 0-25 | 0-25 | 0-25 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 | 0-20 |
| 电机功率(KW) | 1 | 1.2 | 1.6 | 2 | 2.2 | 3 | 3.5 | 4 | 5 |
| 运行长度（M） | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 60 | 50 |
| 最大轮压(KN) | 14.5 | 25.8 | 43 | 65 | 78 | 95 | 110 | 143 | 174 |
| 荐用轨道 | P15 | P18 | P18 | P24 | P24 | P38 | P38 | P43 | P43 |
| 颜色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 | 中黄色 |
电动平车技术服务与售后服务承诺
1、在接到客户关于电动平车质量的信息（来电、信函或口头通知）后，售后服务人员一定会急用户所急；在2小时内作出答复，省外48小时内派人赶到现场；紧急问题24小时赶到现场。并且开通24小时服务电话：0373-7720456。
2、对于我公司电动平车在用户安装投运后，我方根据用户的时间安排免费进行运行测试，帮助用户建立电动平车起始的运行档案。
电动平车安全操作规程
1、电动平车运行中应缓速进行，不准快速变换行进方向。
2、工作中如遇突然停电，应将控制开关恢复到零位。电动平车工作完毕后，必须切断电源，卸下负荷清扫设备。
电动平车设计制造引用标准
1、GB 5117 碳钢焊条
2、GB9286 色漆和清漆 漆膜的划格试验
电动平车设备检验实施规定：
1、把好外协及外购件质量关，电动平车主要外购件需提供合格证等。
2、在电动平车制造过程中，乙方接受甲方对制造质量的定期、不定期检验。
3、最终验收在电动平车交至甲方现场安装调试结束后进行，包括满载试验。到厂卸货，落位由甲方负责。
电动平车包装要求及运输方式
1、电动平车每件包装中附有详细的装箱单和质量合格证
2、电动平车运输费用及运输中的保险费由乙方承担，保险受益方为甲方。
电动平车通用技术要求（材料）
1、电动平车车轴材料的机械性能不得低于GB 699中45钢的性能

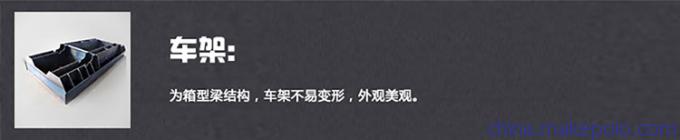

电动平车通用技术要求（车架）
1、电动平车车架焊接的焊缝坡口形式尺寸应符合GB 985和GB 986的规定。关键部位的
2、电动平车边总长不得超过该焊缝长度的10%。

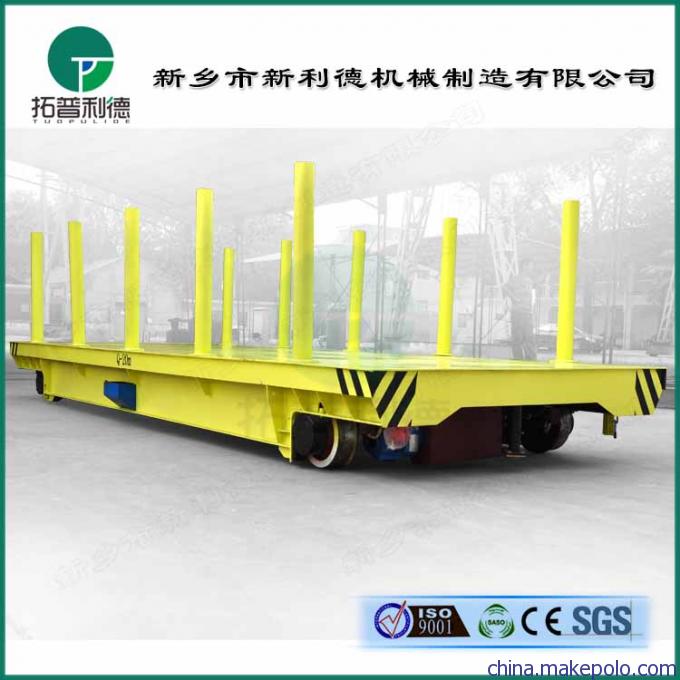

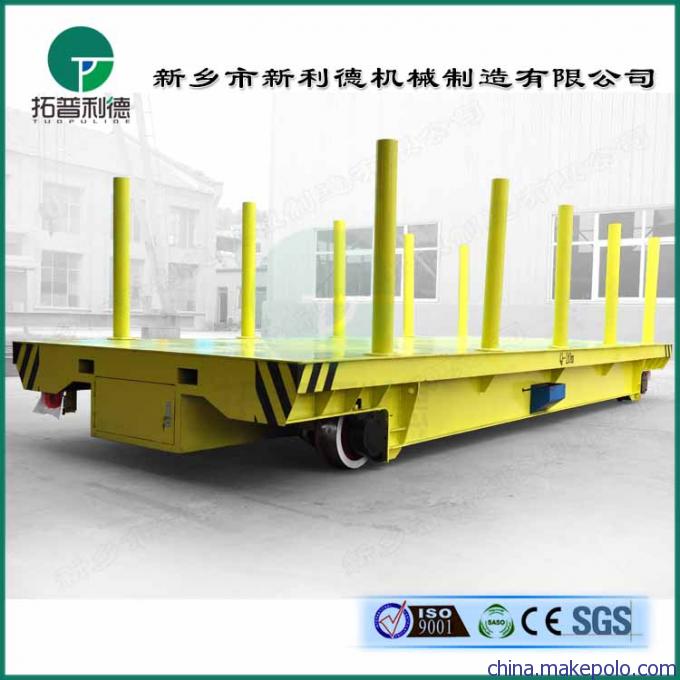

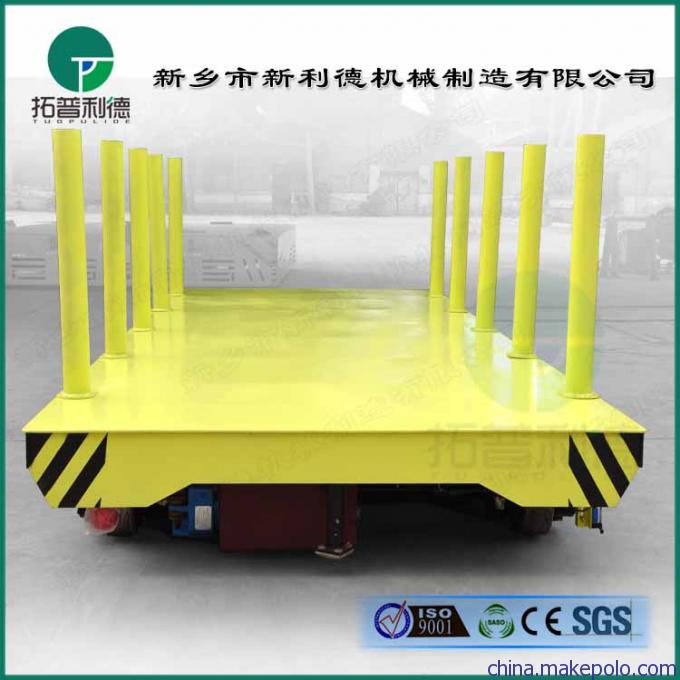

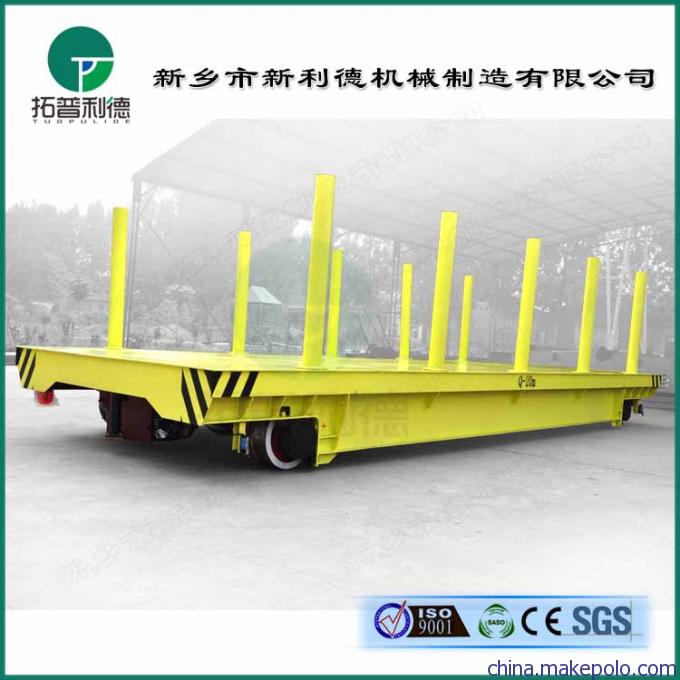

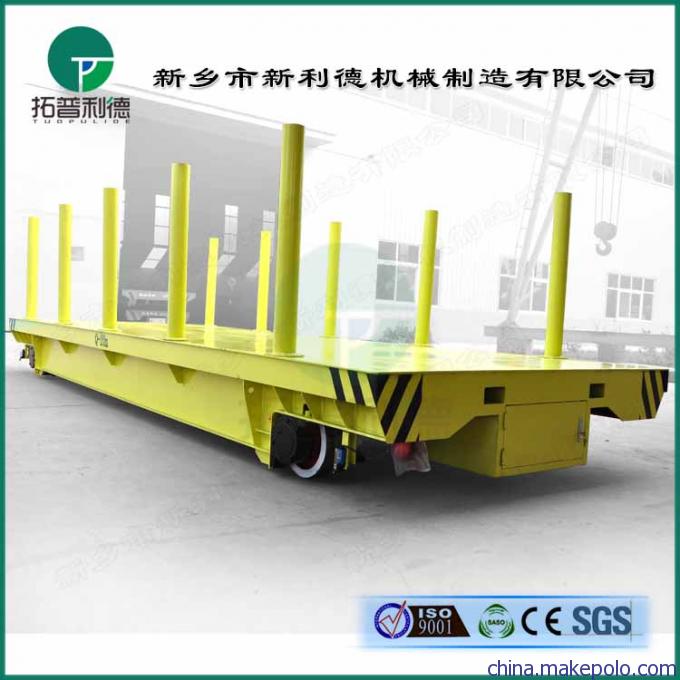

多张实物图展示
公司主要资质
联系方式
我公司生产订制KPD(S)轨道供电系列轨道过跨车，KPT拖缆供电系列电动轨道平车，KPJ卷筒电缆供电系列电动轨道平车，KPX蓄电池供电系列电动轨道平车，KPC系列滑触线供电系列电动轨道平车，KP系列手推工具车，无轨平车，您可以根据需要选型。文中所有参数仅供参考选型之用，所有参数均可根据自己需要提供，我们会按您的要求为您设计！价格将由工程师核算之后给您报价，我们提供完善的售后服务，质保金一年。详情请咨询我公司销售部,联系电话:0373-5817458；13353665895（郝思展）
