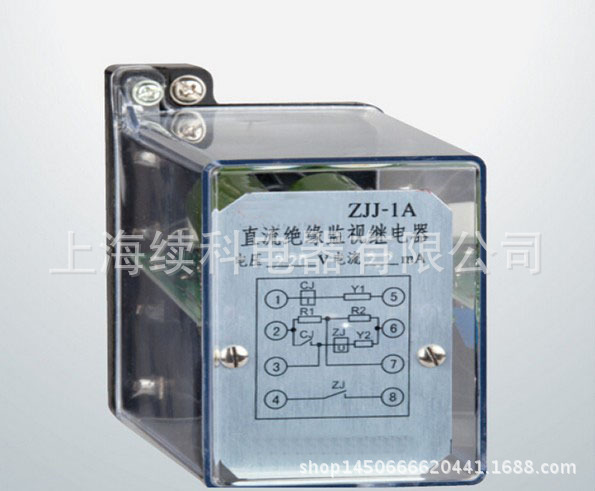

续科ZJJ-1A型直流绝缘监视继电器产品说明

一、用途

     ZJJ－1A直流绝缘监察继电器（以下简称继电器）是监视直流母线绝缘情况的一种继电器，并适用于监视低压直流母线绝缘情况。当母线对地绝缘降低至一定值时，继电器可预发警告信号。

二、结构和工作原理

　　继电器主要由灵敏元件(CJ单管干簧继电器)，出口元件(ZJ中间继电器)和平衡电阻(R1、R1)组成。继电器原理接线如图2所示，力部R1、R2为桥臂平衡电阻，R3、R4为直流对地绝缘电阻。灵敏元件线圈跨接在地和平衡电阻之间，在两侧直流母线对地绝缘电阻值相等时，灵敏元件绕组无电流通过；在一测绝缘电阻值下降时，便有一不平衡电流通过灵敏元件绕组，两测绕组电阻相差越大，不平衡电流越大，在不平衡电流达一定值时CJ动作，接通ZJ绕组，随既继电器发出报警信号。

三、主要技术数据

3.1继电器按电源母线的电压等级和电流值分如是规格：220V、1.5mA；110V、3.1mA；48V、6.3mA。

3.2继电器动作值：当母线任何一测对地绝缘电阻下降到期下表值时，继电器应可靠动作。

3.3接点断开容量：在电压不大于220V、电流不大于2A的直流有感负荷电路(时间常数不大于5×105S)中断开容量不大于4.5W。

3.4继电器额定电压下的功率消耗不大于4.5W。

3.5继电器寿命为1×105S次。
