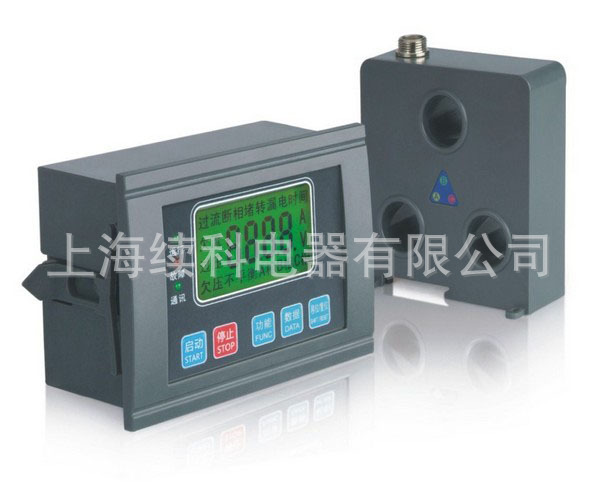

XK500系列具有的现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。由微处理器来执行电机的保护与控制功能，完成对电机操作次数的统计、自诊断以及与上位机的通讯等。XK500为电机提供的完备保护，避免了因电机过载过热、堵转、欠压、过压、轻载、断相、三相不平衡、接地、漏电等可能故障导致的生产事故，最大限度地保证设备运行的有效性与安全，XK500采用RS485通讯接口设计，保证了与上位机、PLC、DCS通讯的快速可靠，同时能快速响应上位主机的实时查询等要求并执行相应操作。使用简单方便，安全可靠。
一、适用范围
实现对电动机的远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。通过现场总线，集成工业用MODBUS-RTU通讯协议，通过和智能化的MOTOR控制中心通信，实现对电动机回路的远程监控。产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
采用模块化的产品结构形式，包括主体（保护控制功能模块）、互感器检测模块、（远程）显示模块。适用于煤矿、化工、水泥、石化、冶炼、电力、船舶、以及民用建筑等领域。
二、主要特点
采用的微机技术与高性能的集成芯片，整机功能强大、性能优越。测试精度高，线性度好、分辨率高，整机抗干扰能力强，保护动作可靠。三相电流值，相电压值及各类故障代号，显示于LED或LCD上、直观清晰。稳定性好，长期工作无需维护。
采用E2PROM存储技术，实现参数设定，掉电后设定参数仍保存下来，勿须再设定。一机多用，可取代传统的电流互感器、电流表、电压表、热继电器、时间继电器和断相保护器、漏电保护器等产品。
完善的微机保护监控装置是对电动机运行过程中的各种运行状况的详细信息进行采样跟踪，通过对故障报警、保护动作、动作延时时间的设定等来实现及时、准确的保护，保证生产的安全。
三、基本保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相不平衡、超时启动进行保护。
过压保护：在工作电压超过设定值时，动作时间≤6秒。（出产默认为260V）
欠压保护：在工作电压低于设定值时，动作时间≤6秒。（出产默认为180V）
断相保护：当任何一相断开电源时，动作时间≤2.0秒。（无需要设置）
堵转保护：当工作电流达到整定电流值的倍数时，动作时间≤2.0秒。（出厂默认为4倍）
漏电保护：当零序互感器检测到漏电电流值达到设定值时≤1秒内动作。（出厂默认为“1”）
短路保护：当短路电流达到设定漏电电流的5倍以上时，动作时间≤2.0秒。（无需要设置）
不平衡保护：当任何两相间的电流值相差达到设定百分比值时，动作时间≤2.0秒。（出厂默认为60%）
轻载保护：当工作电流连续低于设定欠流门限时，动作时间≤5秒。（出厂默认为“0”）

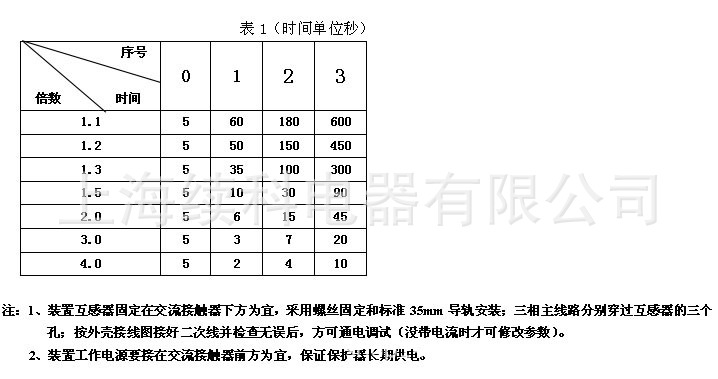

过载保护：当运行电流大于设定电流值时，过载保护动作时间为反时限保护或速断保护。（参表1）
来电自启动：有此功能的保护器，需要用户设置自启动时间，此时电动机不能通讯启动。（出厂默认为“0”关闭功能）
启动超时保护：当启动时间延时结束后电流还大于过载电流值时判定为启动超时。（出厂默认为4s）
触点容量：AC220V/5A AC380V/3A 电寿命≥105次。

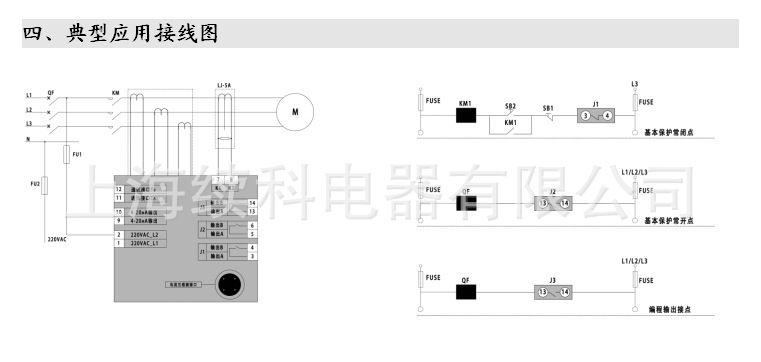

触点特性：触点J1常闭，触点J2常开，触点J3编程输出。（以外壳接线图为准）
通讯接口：RS485串行数字接口，采用双胶屏蔽线，通信距离≤1200米。
允许误差：±5%

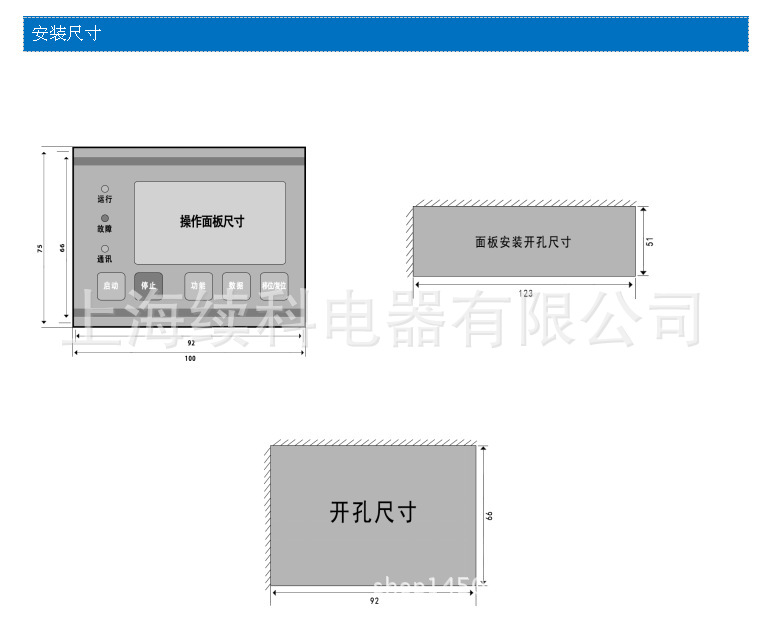

分体显示：距离小于500cm 标准配置80cm
配比功能：在200A及200A以下的保护器不需要外加变比互感器，大于200A以上的保护器需要配置标准电流互感器3个变比为5A。（例如400A规格需要配400A/5A的电流互感器）
通讯协议：支持厂内自行编制、MODBUS等各种通信协议。（需选型时指定功能）
电流输出：三相电流平均值转换为DC4-20mA信号输出。
五、按键操作说明

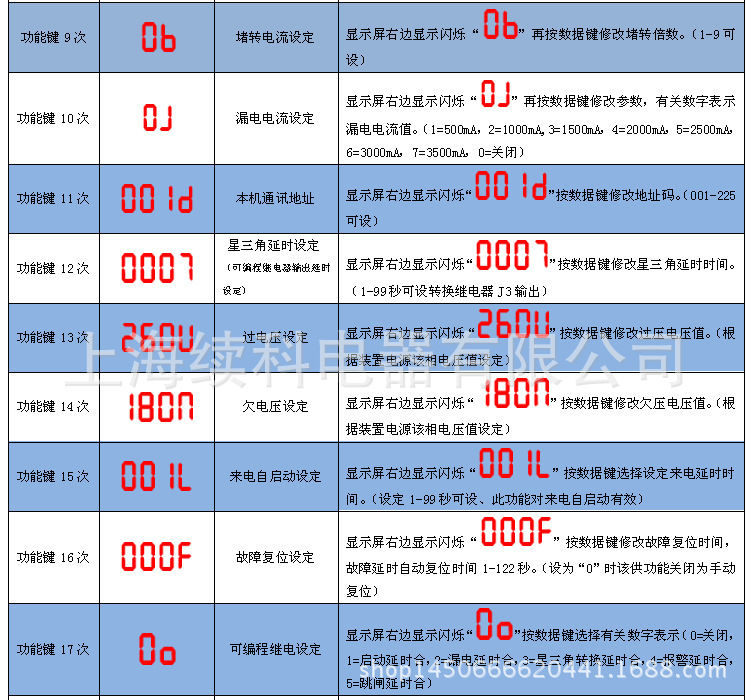

当装置在运行显示电流值时不能修改设置参数只能查询。需停止电动机运行装置显示电压值时按功能键根据以下步骤可设置保护值。按数据键选择数字、按移位键移动光标、按功能键保存当前设定值、按复位键退出该设定菜单，按完19次后自动显示电压值保存当前设定参数。
注意事项：
+保护装置安装接线时，应按各接线端子用途正确无误连接。 +保护装置配用电流变比互感器时，若设备现场或控制室需电流表显示时。
+保护装置的工作电源应接在控制回路上，并注意标称电压最好另配一个电流互感器，不然对配与实际电压相符合。带电流表的那相电流显示会有影响。
+各项保护设定值应正确无误，不用的选项应设定为“0”关闭功能。
+通讯协议，可以按用户要求改进。
+保护装置模拟量DC4-20mA接口输出。
+根据电动机的正常运行电流值，选择相应规格的保护装置。量应与连接设备相匹配。
分体式的保护装置不要将不同编号的互感器和显示部分共同使用。
