4J50膨胀合金

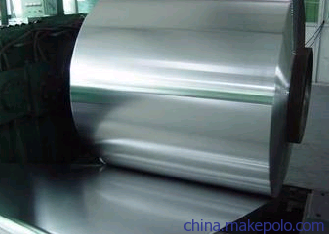

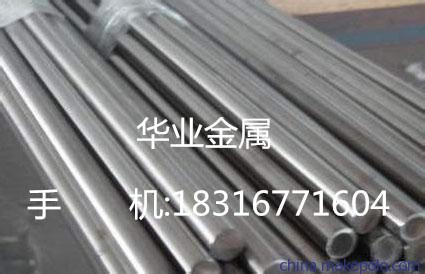

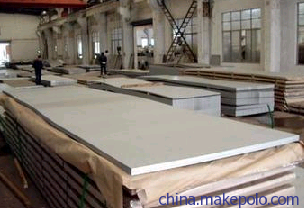

4J50铁镍封接合金执行生产标准YB/T5235-1993,外形与尺寸符合gb/t14985-1994,供应产品形态：带状，扁平状，圆状。热处理工艺：在氢气气氛中将试样加热到(11130±20)℃，保温15min，以不大于5°C／min速度冷至200°C以下出炉。
4J50合金主要适用于电器元件与硬玻璃、软玻璃、陶瓷匹配封接的玻封合金，其状态有硬态和软态两种。
·
合金的牌号和化学成分符合表一的规定
合金 牌号 | C | P | S | Mn | Si | Al | Co | Ni | Fe |
不 大 于 | |
4J50 | 0.05 | 0.020 | 0.020 | 0.80 | 0.30 | 0.1 | --- | 49.5～50.5 | 余量 |
·
丝材的抗拉强度符合表二的规定
状态代号 | 状态 | 抗拉强度，N/mm2 |
R I | 软态 硬态 | <590 >820 |
·
带材的抗拉强度符合表三的规定
状态代号 | 状态 | 抗拉强度，N/mm2 |
R I | 软态 硬态 | <570 >700 |
·
合金的平均线膨胀系数符合表四的规定
合金牌号 | 试样热处理制度 | 平均线膨胀系数a,10-6/oC |
20-300oC | 20-400oC | 20-450oC |
4J50 | 在氢气气氛中加热至900±20oC,保温lh,以不大于5oC/ min速度冷至200oC以下出炉 | 9.2-10.0 | 9.2-9.9 | ------- |
·
合金的典型膨胀系数
合金 牌号 | 平均线膨胀系数a,10-6/oC |
20-100 oC | 20-200oC | 20-300 oC | 20-400 oC | 20-450 oC | 20-500 oC | 20-600 oC |
4J50 | 9.8 | 9.8 | 9.5 | 9.4 | --- | 9.7 | 10.6 |
