产品名称：3D三维一体PKE感应天线3D1212-722J
产品型号：3D1212-722J
产品类别：PKE低频发射天线、RFID低频射频天线,3D立体感应天线
产品尺寸图（Unit：mm）：
电器参数：
磁芯材质 | 高导锰锌铁氧体 | 铜线规格 | ￠0.03mm铜线 |
磁棒规格 | AP10*10*1.8mm | 承受电流（App） | 300mA |
初始磁导率 | 15000±30% | 绕线方式 | 多层平密绕 |
感量x轴(2\6脚) | 7.2mH±5%/110R | 品质因数 | Q≥25 |
感量Y轴(3\7脚) | 7.2mH±5%/110R | 测试条件 | 125KHz/1V |
感量Z轴(1\5脚) | 7.2mH±5%/300R | 环境温度 | -40~55℃ |
产品介绍：

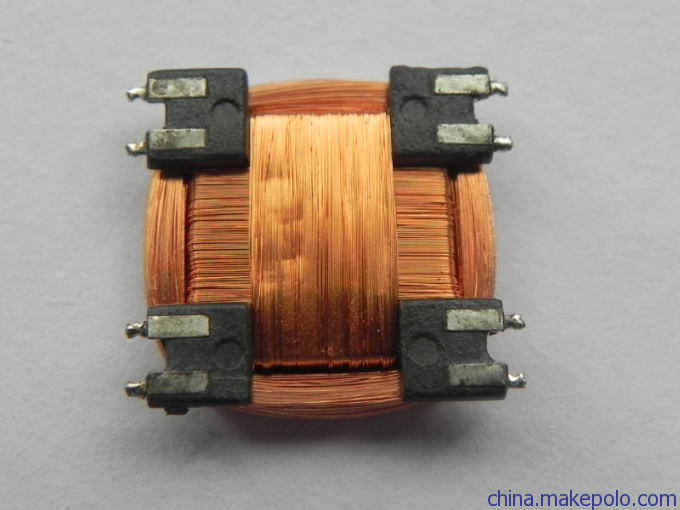

产品由三组在磁芯上绕线的线圈（X/Y/Z轴），Z轴线圈用胶水加固而成，所有材料均符合ROHS和REACH检测要求，同时采用贴片封装，使产品轻巧，薄片，总高度不超过3.2mm，便于提高生产效率和产品的广泛使用，从而降低本产品的成本，增加应用产品的附加值。
为解决RFID、PKE低频发射天线发射信号存在严重的方向性而导致的盲区和信号覆盖不全，3D立体感应天线应运而生，采用纵横交错的绕线结构，可确保来自X/Y/Z轴各个方向的信号被可靠接收，保障产品通讯顺畅，高效运行。
工作原理：

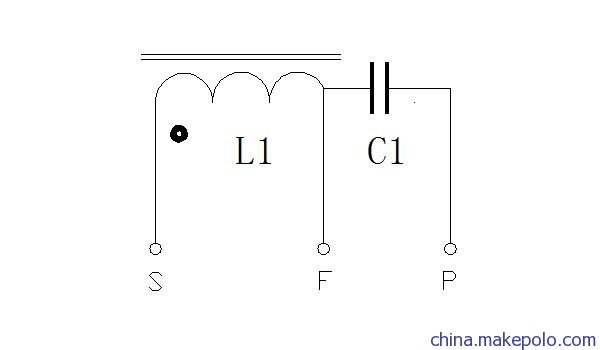

每一组线圈的电感L1和电容C1组成谐振电路，产生与发射端同频率的谐振信号，再通过检波电路，解调出有用的编码信号送至主控中心，CPU会通过比对、校验每一组送达的信号，以确定信号的正确性、完整性，再由CPU发出相应的指令，通过外设完成相应的动作。
产品特点：
1、Q值高,灵敏度好； 2、温差频点漂移小，稳定性好；
3、信号感应范围广，无盲区； 4、贴片封装，轻薄，便于生产运输。
适用领域：
1、用在汽车，摩托车智能感应钥匙，自动开门装置上；
2、停车场、高速公路智能扣费系统的自动感应装置中；
3、智能家居、门禁，监视系统，办公自动化等智能感应装置中；
4、用于畜牧管理、训养，宠物防犯产品中。
