甘肃省LKD-R12.16.1浙江巨川四路开关执行器

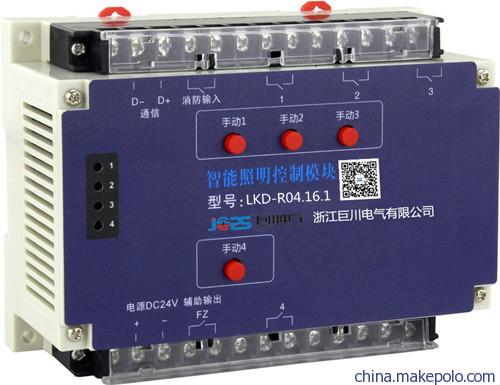

4路16A智能开关模块
型号：LKD-R04.16.1
___________________________________________________________________________________________________
基本参数 .输入电压 DC24V
.静态耗电 15mA/DC24V
.动态耗电 40mA/DC24V
.环境条件 工作温度0 C-45 C
工作相对湿度20%-90%
储存温度-40 C-+55 C
存储相对湿度10%-93%
.输出回路 4路继电器
.每回路输出电流 16A
.额定电压 250V AC(50/60Hz）
.继电器寿命 大于60,000次
.保护 需外接断路器
.安装方式 标准35mm导轨式安装
.继电器电容负载 小于50uF
___________________________________________________________________________________________________
主要功能 .4路继电器开关输出单元
.多达128个场景
.每个回路具有灯具保护延时（0-60分钟）
.每个回路具有分批开启延时（0-25秒）
.每个回路具有手动开关（可选）
.具有远程编程和管理功能
.上电可恢复掉电状态
.设备重启可指定场景
.LED灯显示当前回路状态
.采用E-BUS总线方式通讯
.通道运行时间统计
智能开关模块其他型号：LKD-R04.16.1，LKD-R08.16.1，LKD-R12.16.1
一、 LKD-R04.16.1智能开关模块概述
巨川电气面板，包含2键、4键、6键、8键、12键等类型，通讯采用E-BUS总线通讯方式，自带场景控制，适合与智能调光模块等配合使用，具有远程编程和管理功能。是以微处理器和现代电力电子先进技术开发为基础开发的高性能产品，能对照明电控实行监控和操作，改善照明电控的负荷及故障，减少维护费用，降低工作人员维护工作量，操作简单、功能强大。
二、 功能特点
多种按键模式：单开、单关、单开/关、短按/长按等
多种按键控制类型：场景、单多回路调节等
具有远程编程和管理功能
每个按键有红、蓝指示灯指示
实时反映所对应回路的状态
采用485总线方式通讯
86型暗盒安装
*时控功能 *手动功能 *自动功能 *消防功能 *光控功能 *远程远程有线控制
三、 LKD-R04.16.1智能开关模块主要技术参数
输入电压：DC24V
总线耗电：30mA/DC24V
按键数：2、4、6、8、12
环境条件：
工作温度0℃~45℃
工作相对湿度20%~90%
储存温度-40℃~+55℃
储存相对湿度10%~93
5. 外形尺寸：86mm×86mm×35mm
6. 重量：0.3kg
连接系统
无需网关，无需服务器主机，安装无需技术人员指导，组网非常简单。
电脑无需高配置，支持WIN 7系统32位，手机安卓系统。
智能照明控制模块Y-BUS系统有线通信距离5公里内无需价格信号放大器。
电控操作：
大厦智能照明监控系统终端是有监控室操作及监控大厦的照明部分，.管理人员只需要在监控室操作整个大厦的电路，无线亲自到位检查和现场操作，只需在监控终端就可以操作和检查照明是否开/关。
LKD-R04.16.1智能开关模块安装方式：
1.安装在导轨上，4路智能照明模块等于4位开关，6路智能控制模块等于6为开关，8位智能照明控制模块等于8位开关。
2.模块接线直出直入非常方便。
3.总线使用巨川总线一条线即可，减少接线错误。
4.接线端子大，能过25平方线。
接线示范：
1.开关为正泰开关，16A开关直接接到模块输入端子上，输入端子直接到灯。
2.总线和模块与模块直接串联起来，然后接到电脑上。
适用范围:
工业设施
冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
电动机控制中心（MCC）,尤其是智能化电控系统或要求额定运行分断能力Ics高达80KA的配电控制与保护系统；
单电机控制与保护系统；
配电中心
商业及民用设施
现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系统；
远程控制照明系统。
医院
信息处理中心（银行、市政、证券交易中心等）
电信通讯机房
商业大楼（大型购物中心、超级市场、超市等）
基础设施
港口或铁路系统（航空港、铁路客运中心等）
高速公路照明或通风系统
军队驻地控制保护系统（如边防哨所、雷达机站）
消防系统
