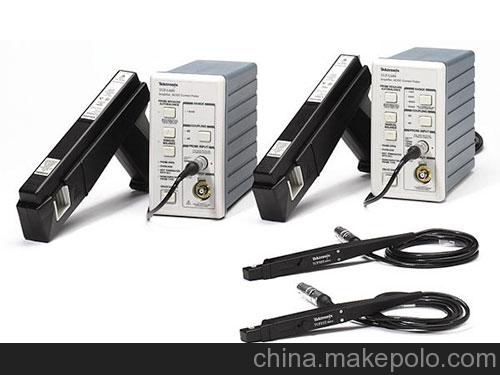

TCP0030A是简便易用的高性能交流/直流探头，旨在用于通过 TekVPI?探头接口直接连接示波器。该交流/直流测量探头提供了超过 120 MHz 的带宽，选配择 5A 和 30A 测量量程。这些探头还提供了卓越的低电流测量能力和最低 1 mA 的电流精度，这对满足当前极具挑战性的电流测量需求至关重要。

TCP0030A主要特点

• 简便易用，准确进行 AC/DC 电流测量
• 与 TekVPI™ 示波器进行智能通信，提供：
  • 单位定标和读数。电流和幅度读数在屏幕上自动显示。无需手动设置。没有必要进行从电压到电流的手动计算
  • 按钮消磁和自动置零功能
  • 探头状态和诊断指示灯 LED
  • 远程 GPIB/USB 探头控制
• 分裂铁心结构，电路连接简便
• 精度高，DC 增益误差一般小于 1%
• 噪声和直流漂移小
• 第三方安全认证

TCP0030A主要性能指标

• 直流至 >120 MHz 带宽
• 30 A RMS 最大电流能力
• 50 A 峰值脉冲电流能力
• 精度高，DC 增益误差一般小于 1%
• 准确测量最低 1 mA 的电流

TCP0030A应用

• 电源
• 半导体设备
• 功率逆变器/转换器
• 电子镇流器
• 工业/消费电子产品
• 移动通信
• 马达驱动器
• 交通运输系统

TCP0030A技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

TCP0030A电气特点带宽直流到 ≥120 MHz上升时间≤2.92 ns最大直流电流30 A最大有效电流30 A最大峰值脉冲电流50 A最大裸线电压150 V CAT II，（绝缘线 300 V CAT II）灵敏度1 mA（在支持 1 mV/p 设置的示波器上）直流准确度

±3% 保证

精度（典型值）

直流：读数的 ±1%

直流至 60 Hz，≤5 A： ±1%

60 Hz – 5 kHz，≤5 A： ±1.5%

DC – 5 kHz，>5 A： ±1.5%

最大安培秒乘积500 A*µs（在 30 A 范围内）插入阻抗

10 kHz 时为 1 mΩ

100 kHz 时为 3.5 mΩ

1 MHz 时为 0.08 Ω

10 MHz 时为 0.15 mΩ

100 MHz 时为 0.7 Ω

120 MHz 时为 0.85 Ω

信号延迟14.5 ns电流范围5 A 和 30 A电源要求TCP0030A 使用 TekVPI™ 接口通过示波器直接供电。注：为获得最佳支持， 下载并安装最新版本的示波器软件。物理特点探头头部长度20 cm（7.77 英寸）宽度1.6 cm（0.625 英寸）高度3.2 cm（1.25 英寸）最大导线大小：5 mm（0.197 英寸）电缆长度200 cm（79 英寸）发货重量1.55 kg（3.44 磅）EMC 环境和安全温度工作高度0℃ 至 +50℃（32℉ 至 122℉）非工作高度-40℃ 至 +75℃（-40℉ 至 167℉）湿度工作高度5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +50℃，无凝结非工作高度5% 至 95% 相对湿度 (RH)，不高于 +30℃；5% 至 85% RH，30℃ 至 +75℃，无凝结海拔高度工作高度最高 3,000 m（10,000 ft）非工作高度最高 12,192 m（40,000 ft）一致性标签CE（欧盟）、WEEE（欧盟）

订货信息型号TCP0030AAC/DC 电流探头标配附件使用手册071-3006-xx探头接地引线 - 长 6 英寸196-3120-xx尼龙携带箱016-1952-xx推荐附件电流环路，1 圈，50 Ω，带有 BNC 连接器，用于性能检验订购编号 067-2396-00 保修一年部件和人工。服务选项选项 C33 年校准服务选项 C55 年校准服务选项 D33 年校准数据报告（要求选项 C3）选项 D55 年校准数据报告（要求选项 C5）选项 R33 年维修服务（包括保修）选项R3DW

维修服务覆盖 3 年（包括产品保修期）3 年期限从仪器购买时间开始计算

选项 R55 年维修服务（包括保修）选项R5DW

维修服务覆盖 5 年（包括产品保修期）5 年期限从仪器购买时间开始计算

选项SILV600标配保修延长至 5 年
