产品特点：
可外接温度传感器Pt100、Cu50、K、E、J、N、T、R、S、B兼容输入；PID控制输出、位式控制输出、继电器报警输出；控温精度能满足设定温度值的±0.2℃；既可用于加热控制、也可用于制冷控制；既可以摄氏度显示，也可以华氏度显示；具有PID参数自整定功能；无效零消隐，全部参数设定值都有停电记忆。
技术参数：
●供电电源: AC20 ～ 265V；DC20 ～ 360V
●整机功耗: 小于2W
●采样周期: 0.3秒
●测量精度: 0.2%FS
●超上限显示: “∪∪∪∪”、超下限显示: “∩∩∩∩”
●继电器触点容量: AC277V 10A；DC30V 10A(阻性负载)
●继电器触点寿命: 1×107次
●SSR驱动电平: 开路电压9V，短路电流50mA
●外形和安装尺寸:
型号 | 数码管字高(英寸) | 外型尺寸 | 开孔尺寸 | |
上排(红) | 下排(绿) | |||
DH48WK | 0.36 | 0.36 | 48×48×85mm | 45+0.5×45+0.5 mm |
DH72WK | 0.56 | 0.36 | 72×72×110mm | 68+0.5×68+0.5 mm |

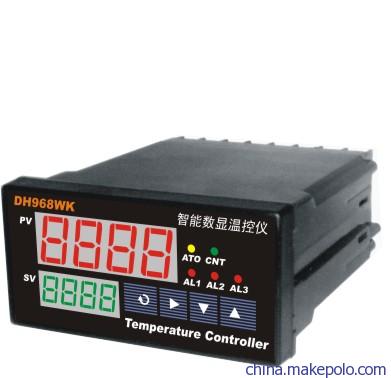

DH968WK | 0.56 | 0.36 | 96×48×110mm | 92+0.5×44+0.5 mm |
DH486WK | 0.36 | 0.36 | 48×96×110mm | 44+0.5×92+0.5 mm |
DH966WK | 0.80 | 0.56 | 96×96×110mm | 92+0.5×92+0.5 mm |
DH680WK | 0.80 | 0.56 | 160×80×110mm | 152+0.5×76+0.5 mm |
●安装方式: 面板卡入
●工作温度: 0℃ ～ +50℃
●环境湿度: ≤85%RH
●储存温度: -20℃ ～ +60℃
仪表参数：
参数符号 | 参数意义 | 选项或范围 | 出厂值 |
TYPE | 温度传感器类型 | 详见表1 | P100 |
UNIT | 温度单位 | ℃:摄氏度，F:华氏度 | ℃ |
MODE | 工作模式 | 0:加热，1:制冷 | 0 |
CNTY | 控制输出方式 | 详见表2、或表3 | 0 |
LOCK | 工作状态锁定方式 | 详见表4 | 0 |
RESI | 热电阻零点修正值 | -100.0～100.0 | 已校准 |
THER | 热电偶零点修正值 | -1000～1000 | 已校准 |
P | 比例项系数 | 1～1000 | 5 |
I | 积分项系数 | 0～9999 | 50 |
D | 微分项系数 | 0～9999 | 20 |
ERAD | 位式控制回差 | 0～9999 | 0.3 |
SV | 温度设定值 | 在当前选定的 传感器测量范 围内任意设定 DH48WK无参数RH2 、RL2、RH3、RL3 | 50.0 |
RH1 | 继电器J1吸合值 | 70.0 | |
RL1 | 继电器J1释放值 | 60.0 | |
RH2 | 继电器J2吸合值 | 30.0 | |
RL2 | 继电器J2释放值 | 40.0 | |
RH3 | 继电器J3吸合值 | 90.0 | |
RL3 | 继电器J3释放值 | 80.0 | |
END | 结束标志 |
表1、温度传感器类型：
传感器参数符号 | 传感器类型名称 | 传感器测量范围 |
P100 | Pt100 型热电阻 | -199.9℃ ～ 700.0℃ |
Cu50 | Cu50 型热电阻 | -50.0℃ ～ 150.0℃ |
K | K 型热电偶 | -200℃ ～ 1200℃ |
E | E 型热电偶 | -200℃ ～ 1000℃ |
J | J 型热电偶 | -200℃ ～ 1200℃ |
N | N 型热电偶 | -200℃ ～ 1200℃ |
T | T 型热电偶 | -200℃ ～ 400℃ |
R | R 型热电偶 | 0℃ ～ 1600℃ |
S | S 型热电偶 | 0℃ ～ 1600℃ |
B | B 型热电偶 | 0℃ ～ 1800℃ |
表2、DH48WK控制输出方式：
方式编号 | 内容 |
0 | 一路SSR电平PID控制输出、一路继电器报警输出 |
1 | 一路SSR电平位式控制输出、一路继电器报警输出 |
2 | 一路继电器PID控制输出、RH1和RL1无效 |
3 | 一路继电器位式控制输出、RH1和RL1无效 |
4 | 一路继电器报警输出、SV值无效 |
表3、DH72/968/486/966/680WK控制输出方式：
方式编号 | 内容 |
0 | 一路SSR电平PID控制输出、三路继电器报警输出 |
1 | 一路SSR电平位式控制输出、三路继电器报警输出 |
2 | 一路继电器（J1）PID控制输出、两路继电器报警输出 |
3 | 一路继电器（J1）位式控制输出、两路继电器报警输出 |
4 | 三路继电器报警输出、SV值无效 |
表4、工作状态锁定方式：
方式编号 | 内容 |
0 | 正常工作状态时，无锁定 |
1 | 正常工作状态时，锁定温度设定值SV修改功能 |
2 | 正常工作状态时，锁定自整定功能 |
3 | 同时锁定温度设定值SV修改功能、和自整定功能 |
