卧式管道离心泵按照叶轮进液方式分为(IS系列)单级单吸离心泵单级双吸离心泵。
14 六大优点 编辑
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
大，面积大，使经回流孔回到叶轮进口的液体多，所以自吸时间短，但自吸最大真空度降低；回流孔面积小时自吸时间长，自吸最大真空高度高。综合上述，确定回流孔面积时，要综合考虑自吸时间和自吸高度的
它的曲线象山头形状，当流量为零时，效率也等于零，随着流量的增大，效率也逐渐的增加，但增加到一定数值之后效率就下降了，效率有一个最高值，在最高效率点附近，效率都比较高，这个区域称为高效率区。
产品特点编辑

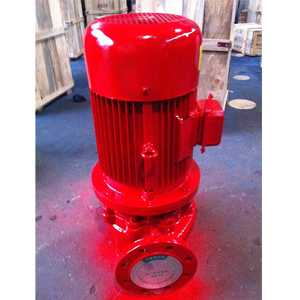

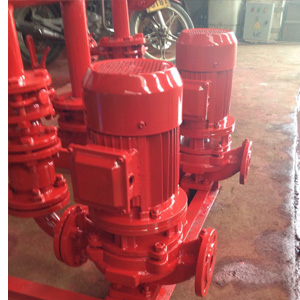

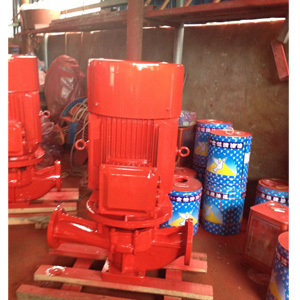

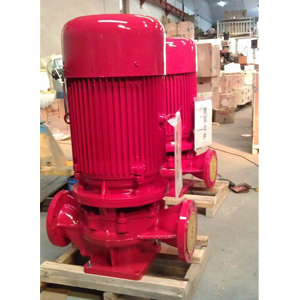

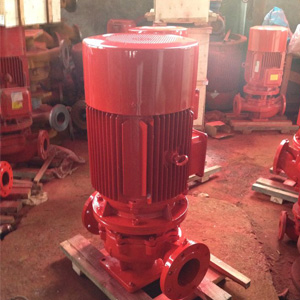

ISG(并派生出IRG型管道热水泵,IHG型立式化泵)单级单吸立式管道式离心泵是利用水利模型,并根据各类用户在不同使用条件下精心设计而成.ISG单级单吸立式管道式离心泵由于电机与泵直联,简化了中间传动的结构,增强了运转的平稳性,轴封采用硬合金机械密封,无泄漏.泵采用管道式结构,泵的进出口能像阀门一样安装在管路的任何位置及任何方向,与普通卧式泵比占地面积减少了30℅,且具有运转噪声低,振动小等特点.易损件的使用寿命大大延长.本型泵以其性能稳定,高效节能,占地面积小,结构紧凑等特点,广受市青睐
产品用途编辑
1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套
，使用温度T：≦80℃。
2、IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≦80℃、GRG使用温度T：≦240℃。
3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃—120℃
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃—120℃。
安装编辑
立式管道离心泵的安装技术关键在于确定离心泵安装高度即吸程。这个高度是指水源水面到离心泵叶轮中心线的垂直距离，它与允许吸上真空高度不能混为一谈，水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值，而且是在1标准大气压下、水温20℃情况下，进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后，所剩下的那部分数值，它要克服实际地形吸水高度。水泵安装高度不能超过计算值，否则，离心泵将会抽不上水来。另外，影响计算值的大小是吸水管道的阻力损失扬程，因此，宜采用最短的管路布置，并尽量少装弯头等配件，也可考虑适当配大一些口径的水管，以减管内流速。
应当指出，立式管道离心泵安装地点的高程和水温不同于试验条件时，如当地海拔300米以上或被抽水的水温超过20℃，则计算值要进行修正。即不同海拔高程处的大气压力和高于20℃水温时的饱和蒸汽压力。但是，水温为20℃以下时，饱和蒸汽压力可忽略不计。
从管道安装技术上，吸水管道要求有严格的密封性，不能漏气、漏水，否则将会破坏离心泵进水口处的真空度，使离心泵出水量减少，严重时甚至抽不上水来。因此，要认真地做好管道的接口工作，
选用要点编辑
合理选泵，需要综合考虑泵机组、泵站投资和运行费用等综合技术经济指标，使之符合经济、安全、适用的原则。具体包括以下几个方面：
1）、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。
2）、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵；应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠；且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。
3）、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。
4）、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备；当单泵可以满足要求时，则不宜采用多台并联方式；若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近；并联运行时每台泵宜仍在高效区范围
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
管道泵安装优点
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
15 振动分析 编辑
管道离心泵是供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。国产大型管道离心泵在运行过程中，出现振动大、上下轴承经常发热、损坏，甚至泵轴与轴承连接部位磨损。水泵运行不稳定，影响正常供水，需要对其进行减振治理。
水泵振动原因
1、国产立式水泵28SLA-10是由卧式泵直接改造而成。电机底座与水泵底座之间垂直高度为4.3m，传动轴系重达3t。相对于卧式泵，它增加了一根长为3752mm直径为140mm的中间传动轴。在结构上，除了在中间传动轴上加装一个轴承外，未进行任何改造(如图1所示)。此四台水泵运行压力长期为0.7～0.85MPa。在扬程高、流量大的工况下，这样一个重心高，质量大的系统高速旋转，产生的离心力是很大的，会造成机组较大的振动。加上支架和水泵进出水方向连接刚度不够，导致水泵和各连接件有较大的位移。运行时水泵的位移导致上轴承受力状况改变，振动加大，因此容易发热。若矫正水泵位移，改善轴承受力条件，可降低系统的振动烈度。
立式管道离心泵
2、水泵与传动轴之间为刚性连接。由于制造、安装原因，运行时泵轴与传动轴同心，造成水泵振动；电机、传动轴等其它震源产生的振动也直接传递给水泵，形成振动的叠加，进一步加大水泵振动。另外，这种刚性连接加大水泵上轴承所承受的外力，致使轴承易发热，影响到泵轴。
震动改造步骤
针对以上原因，我们采取了以下两个步骤进行改造。
最高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压、90°、180°、270°几个不同方向以满足不同的连接场合。
7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。
使用条件编辑
清水、常温下
应用编辑
主要用于各个事业单位、工程建设、高层大厦等到固定
