【BW-ABS热敏开关，BW-ABS 热保护器】价格_厂家

品牌

恒浩电器

型号

BW-ABS

类型

温度保险丝

分断能力

高分断能力

熔断速度

快速（F）

适用范围

电子

体积类型

微型

形状类型

平头管状

标准类型

国规

额定电压类型

安全电压

最大电压

250V

保持电流

5A

触发电流

5A

加工定制

是

产品尺寸

20*8*4mm

温度范围

40~150度

寿命

100000

外壳

塑壳，铁壳

触点形式

常开、常闭

BW系列热保护器工作原理
BW系列热保护器是采用一定几何形状的双金属片，无需辅助机构，仅靠双金属片的自身感温和电流热效应，使双金属元件的状态发生快速变化，直接带动触点实现自动切断和接通电路，起到过热、过载保护作用。

BW系列热保护器应用范围
广泛应用于家用电器电机及电器设备，如电热毯、墙暖、地暖、洗衣机电机、豆浆机电机，风扇电机、空调电机、分马力电机、直流马达、交流无刷马达、水泵、变压器、镇流器、灯具、充电电池组、电加热器具等。

BW系列热保护器技术参数

(1)触点形式：常开、常闭

(2)触点容量：10A/AC120V；8A/AC250V；10A/AC250V；16A/AC250V

(3)常态接触电阻≤50mΩ

(4)绝缘电阻 ≥100mΩ
(5)温度范围：40~150度

(6)外壳：铁壳；塑壳
(7)寿命：≥10,000 次

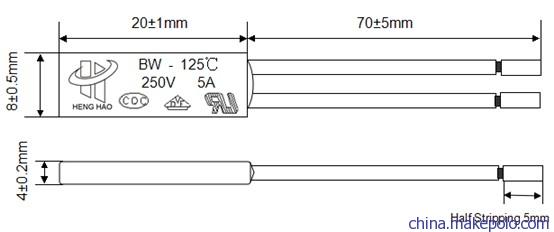

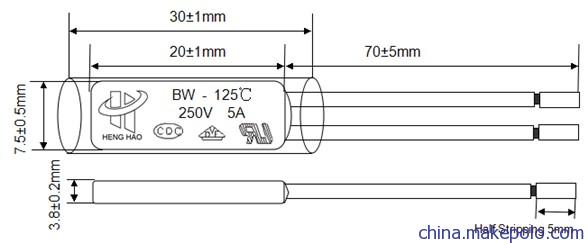

(8)尺寸

产品型号	长(mm)	宽(mm)	高(mm)	电气额定值	导线(mm)
BW铁壳	20	7.5	3.8	5A/250V;10A/250V	AWG#22,AWG#18高温硅胶线L1=L2=70mm,或根据客人的要求定制。
BW铁壳	20	8.0	4.1	16A/250V
BW塑壳	20	8.0	4.0	5A/250V;10A/250V

(9)动作温度及复位温度对照表

代码	动作温度	复位温度	代码	动作温度	复位温度
40	40℃±5℃	≥30℃	100	100℃±5℃	80±10℃
45	45℃±5℃	≥30℃	105	105℃±5℃	70±12℃
50	50℃±5℃	≥30℃	110	110℃±5℃	75±12℃
55	55℃±5℃	≥30℃	115	115℃±5℃	80±12℃
60	60℃±5℃	40±10℃	120	120℃±5℃	85±12℃
65	65℃±5℃	45±10℃	125	125℃±5℃	90±12℃
70	70℃±5℃	50±10℃	130	130℃±5℃	95±12℃
75	75℃±5℃	55±10℃	135	135℃±5℃	100±12℃
80	80℃±5℃	60±10℃	140	140℃±5℃	105±12℃
85	85℃±5℃	65±10℃	145	145℃±5℃	110±12℃
90	90℃±5℃	70±10℃	150	150℃±5℃	115±12℃
95	95℃±5℃	75±10℃
