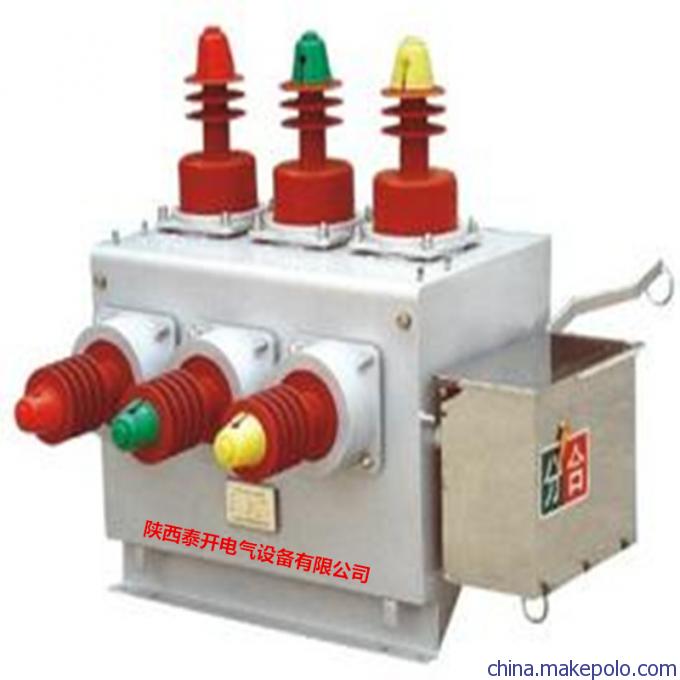

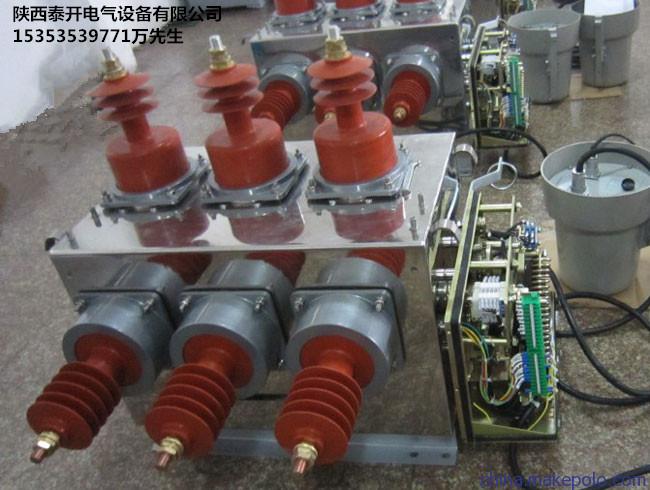

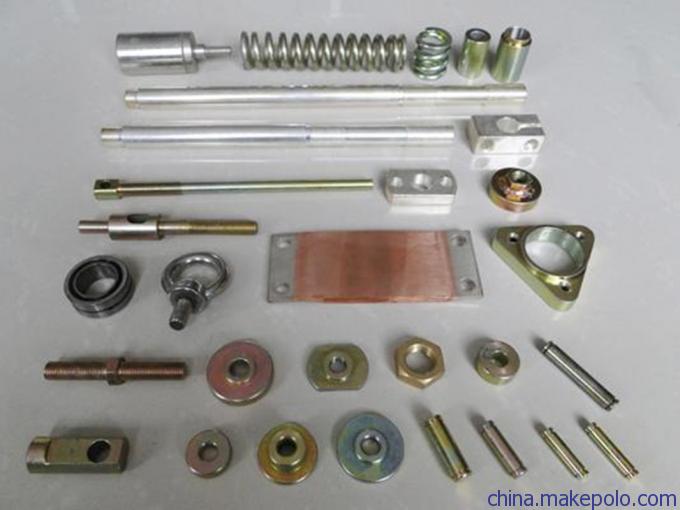

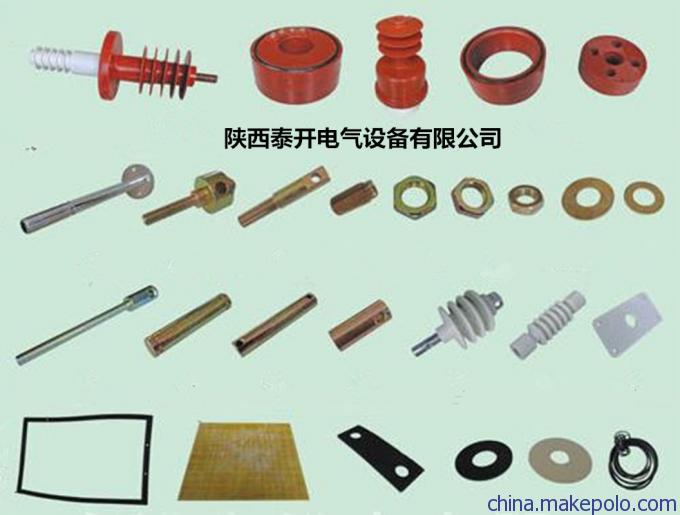

ZW10-12型户外高压真空断路器





概述:
ZW10-12型户外高压真空断路器,主要用于10KV架空线路作为出线、分段及用户分界开关使用,断路器由开关本体及智能控制装置两部分组成。在环网供电线路中断路器作为分界开关使用,应配置双侧PT(一只可置开关本体)。选择控制装置可分别检测两侧电压,实现故障自动隔离及网络重构功能。在环网供电或单向射线状供电线路中,荣基断路器作为出线开关时,配进线侧PT(可内置PT),控制装置,可作为出线保护开关或重合器使用。断路器本体也可内置专用零序电流互感器,增加零序接地保护和报警功能,在单向射状供电方式中作为分段开关,分支开关或用户分界开关使用时,可选择内置单PT或内置单侧双PT控制装置,可实现故障自动隔离与故障定位功能。产品特点:1.采用永磁机构,该机构体积小,重量轻,结构简单,运动部件少,可靠性高。2.可根据使用场合不同灵活配置开关本体和控制器,实现各种不同保护要求。3.装置可实现手控,电控,红外控,遥控等多种控制手段,并可开通GPRS无线通讯进行远方监控。4.开关本体可内置PT,PT各相均有保险,安装方便,运行安全可靠。5.开关本体可内置零序电流互感器,实现接地故障保护和报警功能。 真空断路器的基本术语和各部分的具体介绍: 真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展,至今方兴未艾。产品从过去的ZN1~ZN5几个品种发展到现在数十多个型号、品种,额定电流达到5000A,开断电流达到50kA的较好水平,并已发展到电压达35kV等级。 80年代以前,真空断路器处于发展的起步阶段,技术上在不断摸索,还不能制定技术标准,直到1985年后才制定相关的产品标准。 目前国内主要依据标准为: JP3855-96《3.6~40.5kV交流高压真空断路器通用技术条件》
DL403-91《10~35kV户内高压断路器订货技术条件》
这里需要说明:IEC标准中并无与我国JB3855相对应的专用标准,只是套用《IEC56交流高压断路器》。因此,我国真空断路器的标准至少在下列几个方面高于或严于IEC标准:产品特点:1、内部采用了特殊的抗凝露措施,确保箱体内绝缘;2、转动方式采用专利技术,安装方便、动作可靠,避免因机械故障影响断路的性能;3、不充油、不充气、体积小、重量轻、无需检修。4、分断电流大,无污染,无需检修。5、操纵既可电动,也可手动。

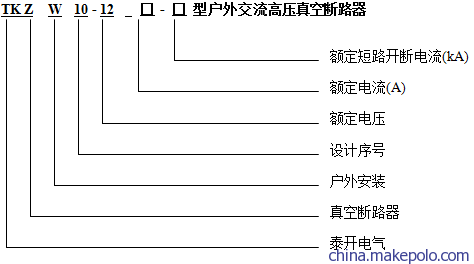

型号含义

主要技术参数:额定参数 序号 项 目 单位 参 数1 额定电压 KV 122 额定电流 A 6303 额定频率 HZ 504 工频耐受电压 KV 42/485 雷电冲击电压(峰值) KV 75/856 额定短路开断电流 KA 6.3 12.5 16 207 额定短路关合电流(峰值) KA 16 31.5 40 508 额定短时耐受电流 KA 6.3 12.5 16 209 额定峰值耐受电流 KA 16 31.5 40 5010 额定操作顺序 分—0.3S—合分—180S合分11 额定短路电流开断次数 次 3012 机械寿命 次 1000013 动触头允许磨损累计厚度 mm 3 414 额定操作电压 配CT型弹簧操动机构 合闸线圈 V 直流或交流220V 分闸线圈 15 过流脱扣线圈额定工作电流 A 516 电流互感器一、二次电流比 100/5.200/5.300/5.400/5.630/517 储能电机 客定电压 V 直流或交流220V 功率 W ≤20018 重量 Kg 150 机械参数 序号 项 目 单 位 参 数1 触头开距 mm 11±12 触头行程 mm 3±0.53 平均分闸速度 m/s 1±0.24 平均合闸速度 m/s 0.8±0.25 合闸弹跳时间 ms ≤36 三相分闸同期性 ms ≤27 三相合闸同期性 ms ≤38 合闸时间 ms 40-609 分闸时间 ms 30-5010 每极主回路电阻 ms ≤20011 相间中心距 220±1.512 合闸状态触头弹簧长度 mm 25.5隔离开关技术数据序号 项 目 单 位 数 据1 额定电压 KV 122 额定电流 A 6303 4s热稳定电流(有效值) KA 204 动稳定电流(峰值) KA 505 1.2/50μs全波冲击电压(峰值) KV 相对地75断口856 1min工频耐压 KV 427 各相导电回路电阻 μΩ ≤608 合闸手动操作力矩 Nm ≤1509 触刀刚合位置偏斜 mm ≤210 导电部分对地绝缘距离 mm ≥16011 断口开距 mm ≥200外形及安装尺寸
1、箱体 2、产品铭牌 3、操动机构 4、接线端字 5、绝缘子6、电流互感器 7、分合指针 8、储能指针 9、绝缘子 10、接线端子11、后盖板 12、手动储能摇柄 13、手动机构铭牌 14、手动合闸拉环15、手动合闸拉环 16、接地螺栓
