沧州双和防雷器材有限公司是一家专业生产防雷的器材厂家，我厂风雨十年，致力于打造国内品牌！品牌的力量，不仅仅是质量好这么简单！全国服务热线：157204857841.
【公司工艺技术操作流程 】
配线：要求同一长度，同一强度级别的七根半成品丝为一组，其中芯线应做特殊标识
捻股：
穿线：按生产要求规格，要已打好的轴吊起，放捻股机内。
a.按要求，上轴前必须用千分尺对七轴线进行测量，把芯线放到第六个转筒内。
b.把钢丝头从工字轮轴孔内取出，用铁板把钢丝调直500mm，按要求进行穿线，直到把七跟线均穿好。
c.把七根线经过过线模（合线模）用铁丝绑好，开始点动捻股机，认为向前带线，直至长度足够绕减速箱大轮4-5圈之间。
d.把钢绞线缠到大轮上4-5圈，把线头引到收线工字轮上。
e.把工字安全销销好，调整阻尼带松紧一级，关上安全罩。
f.调整后变形的压下量，（用合尺量钢绞线捻距）计来器回零。
g.检查其它无误，操作台上无人，开始起动设备。
h.生产过程中应对捻股机进行巡视，发现异常及时停车，查看工字轮线剩余情况。
i.回火温度控制在375±50C，车速不大于85米/分，如有异常应及时调整正常方能继续工作。
g.当上一趟线捻制完毕后。
k.打开安全罩，安全销，用剪子剪断剩余钢丝。
l.把空轴卸下，在重新上一趟线。
m．利用对焊机完成两趟线的连接，用砂轮打平。
n.焊接完毕后，把工字轮上的线缠好，放好安全销、安全罩。
o.松开后变形器，和合线模压块，并在前面做好标记。开始启捻股机，注意观察最后一个焊接头的位置，穿过合线模后作标记，到前段大轮上的线均上到收线大轮上时停车，看计米器数据，填写工艺卡记录。

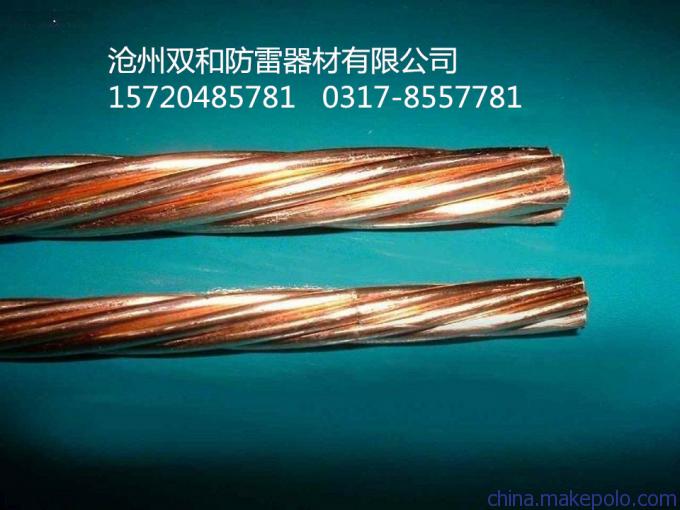

双和铜包钢绞线特点：
1、制造工艺独特
材料采用特殊工艺制造，实现了冶金分子结合、寿命长。
2、柔软结构、表面体积大、散热效果好。
采用高温熔接，无残留物，不会出现腐蚀性现象。表面铜层较厚（平均厚度大于0.3mm）耐腐性强，使用寿命成（大于30年），免维护。
3、电气性能更佳
肌肤效应原理、导电性能优良、其导磁特性有利于电磁场的扩散与传输。
4、安全可靠
使用专用连接器或采用化学放热焊接，接头牢固，稳定性好。
5、方便快捷
采取特殊热处理，可制成软态，大长度、大量减少直线连接点。
6、广泛使用性：

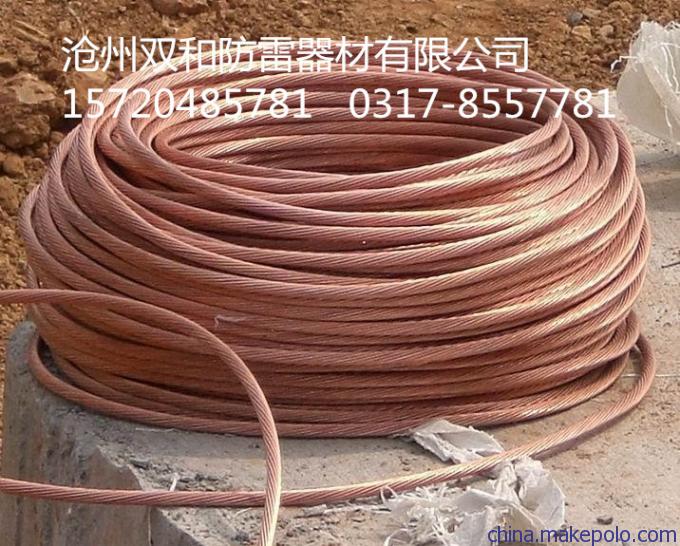

成困或成盘包装、连接点少、运输方便。
【的焊接注意事项】
1、影响熔接效果最大的因素是湿气，包括熔模、熔接粉剂或裸铜线等所吸收或附着的水气；影响熔接效果另一重要的因素是熔模及被熔接物的清洁程度。凡熔接物表面的尘土、油脂、氧化膜等必须完全去除，使其光亮后才可以进行熔接作业，否则熔接表面部位的结合力将不坚固，接头表面不平滑不光亮。所以要求作业人员作业时必须严格按照作业程序（3.1）执行。
2、矿渣应在每次熔接之后趁熔模热时，利用专用毛刷及布轻挖清拭除去。否则冷却后很难清除。
3、熔模材质非常脆弱，不堪承受打击或掉落，不可硬插超过尺寸之导线或接地棒与熔模口内强行握夹，或用起子等坚硬工具强力去除矿渣。
4、接地铜绞线或接地棒口径小于熔模口时，可用布带、厚纸带、铜皮等物包扎熔模口的部分导线。
5、接地棒打入地下时末端应装上钢套管。接地棒经锤打变形的末端，必须切断或磨平后方可装入熔模内，否则导致铜水泄露。
6、焊点质量的优劣可通过目测检查，检查项目为焊接物的大小、颜色、表面光洁度和气泡等外观检查。
1）焊接范围接地铜绞线没有大量的暴露。渣子清除后，水平连接的冒口不低于导线的顶端。
2）接头正常的颜色是金黄色至青铜色。
3）表面光洁度：接头表面应该相当平滑，没有大块渣子存在。如果接头表面有20%的铜绞线或渣子清除后有导线暴露，接头报废。
4）气泡度：接头表面的有小孔，其深度一定不能延伸至导线的中心。
5）良好：牢固的焊接，只有极小的表面上的不完美。
公司电话：0317-8557781
公司手机：15720485781
Q Q：2942201715
公司网址：
公司地址：河北省沧州市泊头市工业开发区
（发布人：双合防雷销售员-------李沙沙）
