光纤信息面板

一．产品介绍：

随着FTTX技术的加速扩张，光进铜退已成为一种一劳永逸解决宽带瓶颈问题的首选方案。在ODN网络部属当中，光纤面板是实现光纤到户解决方案的用户终端产品。用于家庭或工作区，完成光纤的接入及端口输出，提供光纤的固定、开剥、接续和保护等装置，并且允许少量冗余光纤的盘存。内部可安装接续子、光纤现场连接器、熔接保护套管等各种零件，满足各种光纤光缆（特别是蝶形引入光缆）安装操作方式。光纤面板主要固定和保护光纤现场连接器。

二．光纤面板简要操作步骤

   1．结构

(1)结构组成

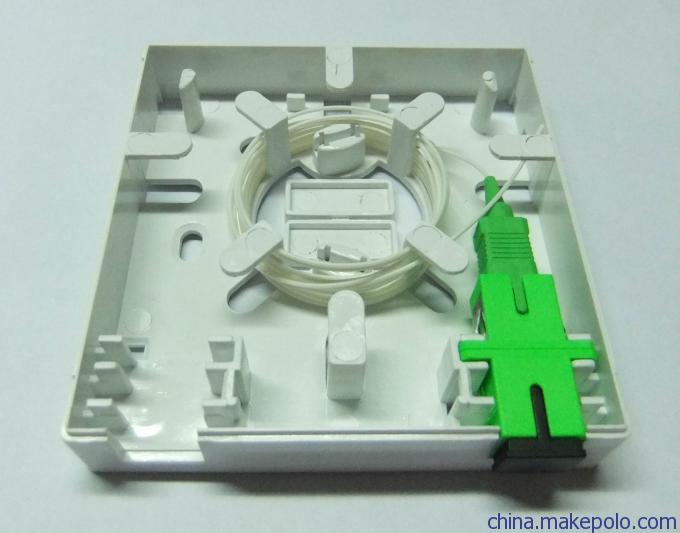

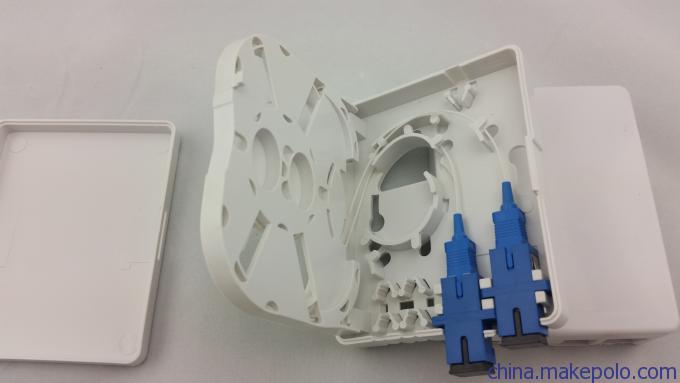

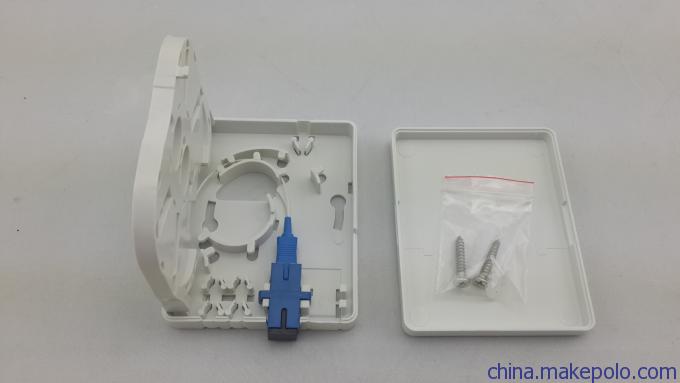

a)光纤面板由前盖、以及提供光缆盘放、固定空间及装置、安装现场连接器和提供适配器接口以及具有光纤接头保护件的底盒组成。

b)光纤面板中有引入光缆的固定装置和光纤接续头的固定、保护装置。

c)光纤面板中具有固定单联SC或双联LC型适配器的装置。

d)光纤面板的面盖、底盒等采用优质PC（阻燃聚碳酸脂）塑料材料。

e)光纤面板适配器外插口在没有跳纤插入时应有防尘装置。

f)光纤面板应与光纤连接器相匹配，光适配器件连接器中间对接点开始至面板底盒内部应留有60mm的直线无障碍空间。同时面板应具有可靠固定的功能，确保光纤连接器不松动。

2.外观及尺寸

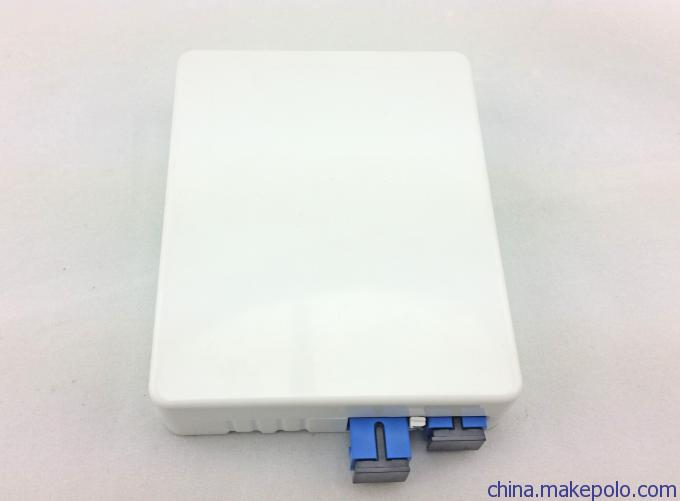

a)光纤面板的外观应与强电面板、弱电面板的外观接近或基本一致，颜色为白色

b)规格采用86式，86式是盒体外型尺寸为86mm×86mm, 当采用86式时两安装螺丝孔的间距宜为60mm。

c)光纤面板形状完整，各构件表面光洁、色泽均匀。金属构件表面涂层或镀层附着力牢固，塑料件无毛刺、气泡、龟裂、空洞、翘曲、杂质等缺陷。

d)光纤面板有蝶形引入光缆和其它常规室内、外光缆的固定功能，并使其性能不受影响。

e)光纤面板应具有足够的盘缆空间，面板内部光纤或光缆的弯曲半径应不小于30mm，可余留不少于40cm的入户光缆。

f)充分满足光纤弯曲半径的要求，对引入光纤提供布线路由和保护。

g)蝶形引入光缆可从光纤面板的侧面或底部引入。

2)光纤面板其他功能：

a)光纤面板能方便开启，便于使用，应具有一定的防尘功能。

b)光纤面板可提供熔接、冷接、现场连接等多种接续方式，并对光纤接续头提供固定和保护。

c)可提供单芯或两芯光缆的接入和端口输出，接口类型为SC或LC型适配器。
