输电线路故障监测系统、线路故障在线监测系统、智能故障指示器、10kV线路故障指示器、配电线路故障智能型在线监测系统

（型号：TLKS-PDMT-DCU特力康小向）

一、概述

配网架空线路会因雷击、高温、降雨大风等恶劣天气和超高树木、鸟类、人为外力破坏等因素的影响，造成线路单相接地故障、短路故障及短路故障，引起线路跳闸停电等事故。为了及时排除故障缺陷或隐患，缩短故障停电时间，确保电网安全稳定运行，提高供电质量，深圳市特力康科技有限公司自主研制了一款输电线路故障监测系统（10kV线路故障指示器、配电线路故障智能型在线监测系统）。

二、原理

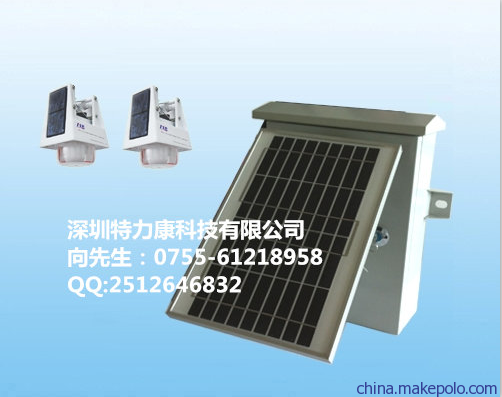

输电线路故障监测系统（10kV线路故障指示器、配电线路故障智能型在线监测系统）主要由架空通讯式故障指示器、架空通信终端、后台监控分析中心三大部分组成，架空通讯式故障指示器挂在架空导线上，通过蓄电池和感应取电双向供电，可通过翻}牌和LED灯闪烁方式对线路故障进行指示，架空通信终端安装在架空杆（铁）塔上，通过太阳能和蓄电池对其进行充电，可接受由架空通讯式故障指示器传来的故障信号，并通过无线传输方式将故障信息传至后台监控分析处理中心，为运维人员查找故障提供重要的技术支持。

三、主要功能

1、通讯式故障指示器功能

 •识别故障：输电线路故障监测系统（10kV线路故障指示器、配电线路故障智能型在线监测系统）具有识别短路、接地故障的功能；并可区分永久性故障和瞬时性故障
 •显示方式：翻|牌显示或发光显示360°范围内均可观察，翻牌方式时，显示牌采用夜视反光技术
 •自动复位：故障指示器探头具有延时自动复位或（和）遥控复位的功能，自动复位时间可由用户指定或出厂前设定；故障发生时自动开始计时，返回时间误差不大于±10%
 •抑制涌流：杜绝合闸励磁涌流引起的误动现象
 •在线运行：直接安装在电力线上
 •防锈耐蚀：结构零件采用防锈防蚀材料
 •带电装卸：可带电安装和摘卸，装卸过程不发生误报警
 •信号远传：内置无线通信模块，可将动作信号远传至架空通信终端

2、通信终端功能

 •无线接收：接收通讯式故障指示器通过无线射频发回的故障点信息
 •信息发送：向中心站发送故障信息，可采用GSM、GPRS、RS232、RS485或以太网等通信方式
 •后备电源：配置太阳能电池板，用以给后备电源充电。后备电源可以维持通信终端连续15天工作，不需补充能量

3、主站系统

 主站软、硬件系统由中心站（前置机）、后台软件和后台硬件三部分组成。遵循IEC61968标准，采用信息交换总线（IEB）方式，实现与配电SCADA、故障定位以及其它系统接口等功能，并为实时数据的接入、实时数据和管理信息的集成以及应用功能扩展提供一个信息一体化的平台。

四、技术参数

1、通讯式故障指示器技术参数

•故障指示器动作准确率：大于90%
•线路电压：10kV，绝缘耐压：125kV
•短耐受电流能力：31.5kA/2s
•适应环境温度：-30℃~70℃
•帆牌/闪光夜间可视距离：≥300m
•连续闪光时间：≥5000小时
•闪光时间间隔：≤5s，无线通信距离：≤100m
•抗风能力：风力150km/h不可松脱
•重量：≤550g，防护等级：IP68

2、通信终端技术参数

1）、通信

•通信方式：以太网、串口、无线公网等
•通信规约：IEC60870-5-101、IEC60870-5-104或CDT等
•抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
•防护等级：IP54

2）、工作电源

•配置太阳能电池板为蓄电池充电
•太阳能电池标称功率：12W
•太阳能电池工作电压：18V
•蓄电池使用寿命：大于5年
•阴雨天气下连续工作时间：>15天
•静态功耗：不大于0.02W

3）、适应环境

  •抗震能力：地面水平加速度0.3g，地面垂直加速度0.15g
  •防护等级：IP54

五、结语

当线路发生故障时，是否能够以蕞短的时间对其进行维护，恢复供电，是衡量供电公司综合技术高低的标准。输电线路故障监测系统（10kV线路故障指示器、配电线路故障智能型在线监测系统）则是我司专门为了提高配网线路故障查找水平而设计的一款具有远程分布监测、集中管理、即时通知型的智能化故障管理系统，其应用可帮助工作人员加强配网线路管理，提升运维效率和配网架空线路运行健康水平。
