【宜兴宇友设计制作水冷补偿器】价格_厂家

品牌

其他

型号

SLGB

补偿范围

线路补偿

补偿性质

其他

补偿方式

并联补偿

加工定制

是

壳体防护等级

高

额定电压

150V

额定频率

50HZ

介电强度

200V

材质

紫铜

类型

水冷

通用长度

800

样式

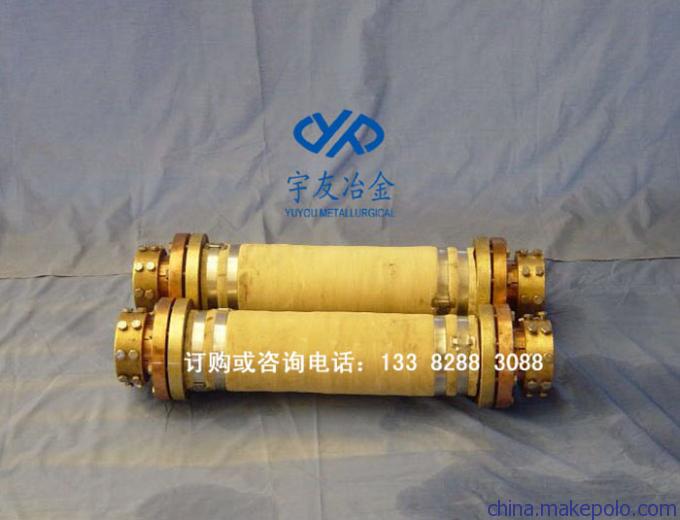

管式、法兰式

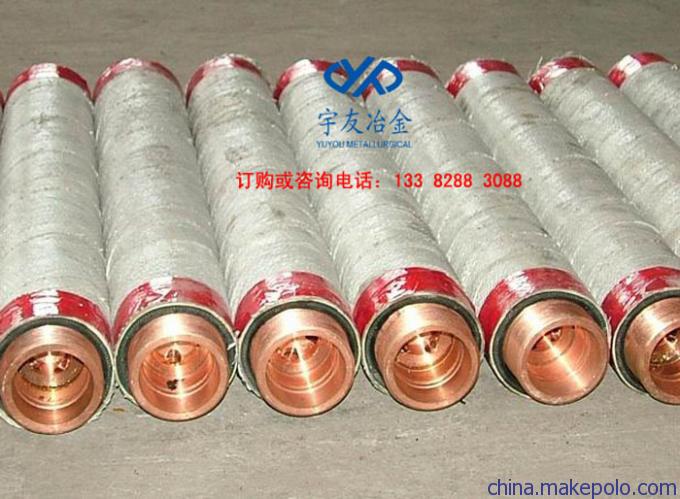

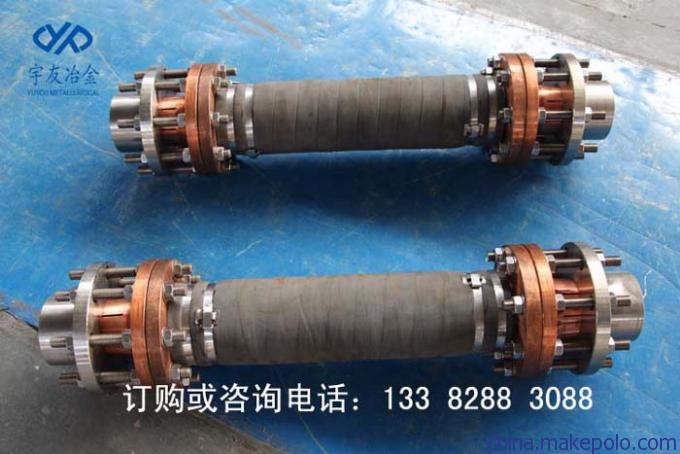

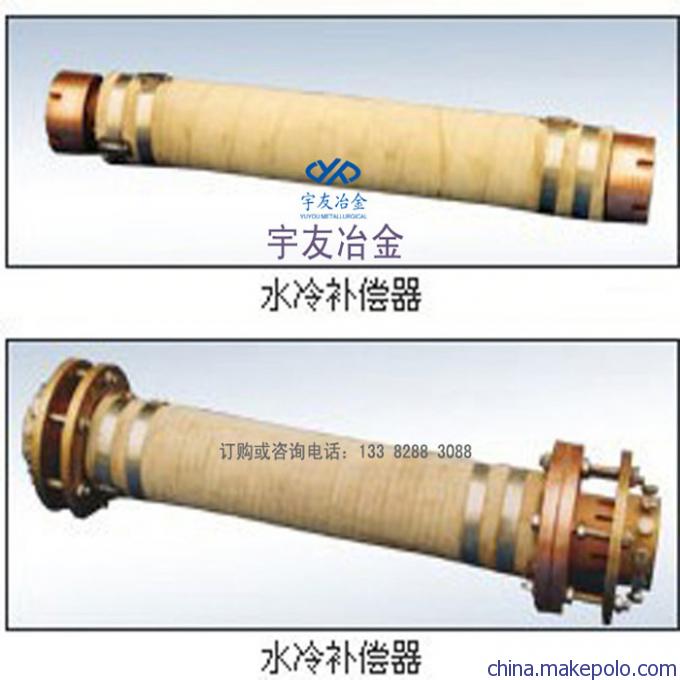

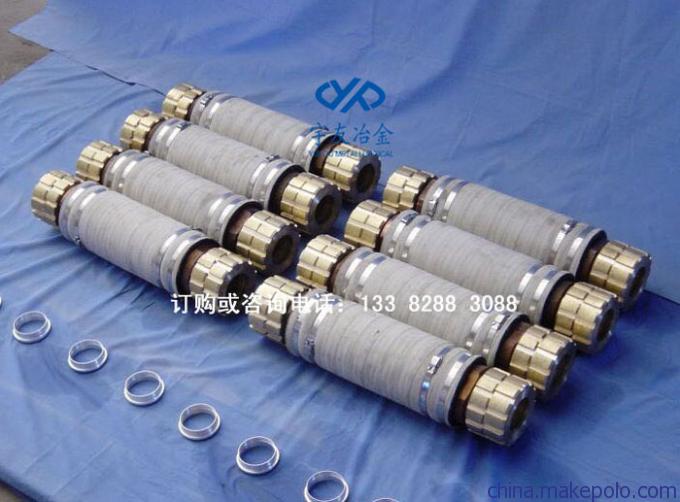

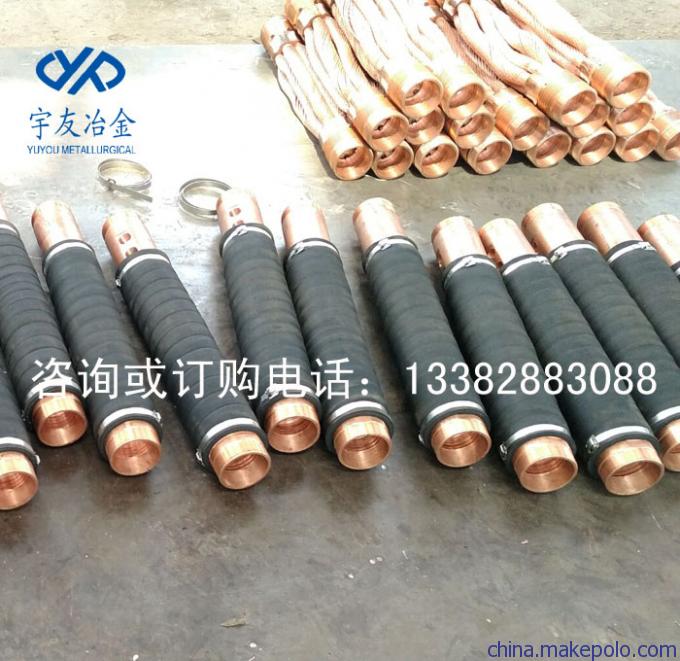

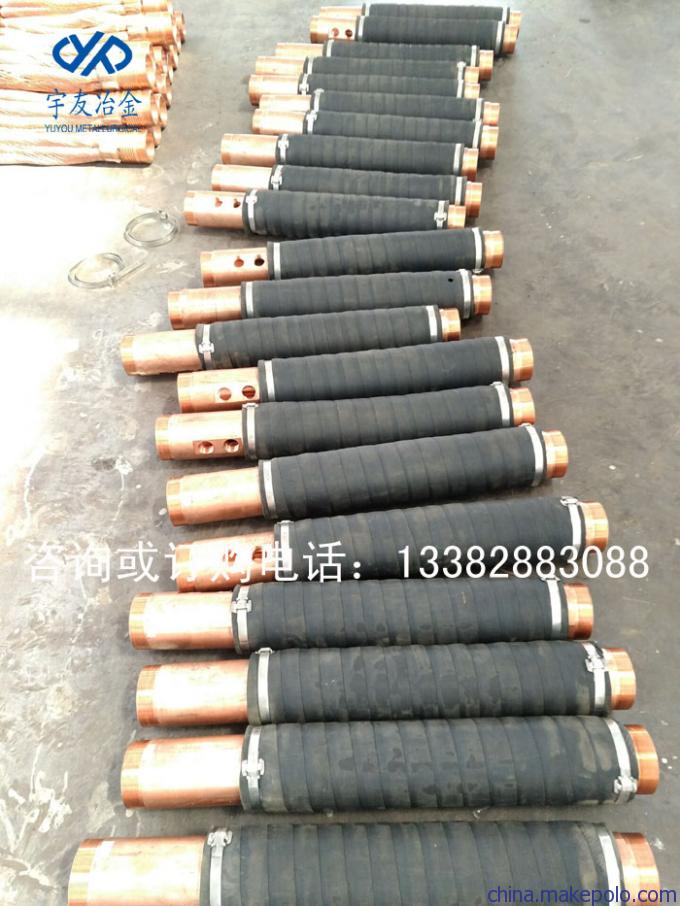

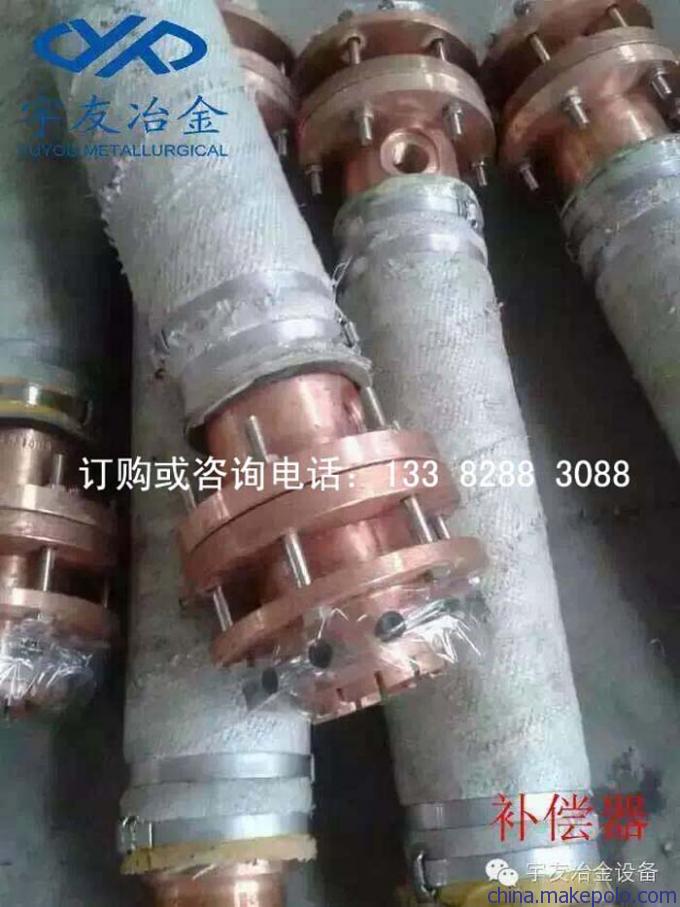

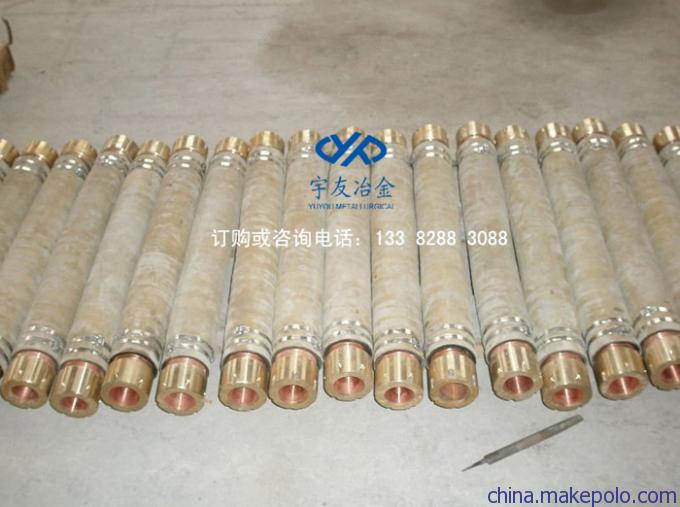

管式补偿器：

该系列产品用于矿热炉（电石炉、铁合金炉、工业硅炉、黄磷炉等）短网系统。既用于变压器二次出线端与固定铜管的连接（补偿器A型接头并可用作电弧炉、锅包炉补偿器），也用于固定钢管与炉内可动钢管（连接铜瓦）之间的连接——水冷电缆。其中，A型接头（单螺母接头和B型接头哈夫枪接）适用于钢管与钢管之间的连接；C型接头（板式接头）适用于与铜排或变压器顶部出线端子的连接。

矿热炉类水冷电缆技术参数：

型号	导电截面 mm2	铜绞线TJRL			70℃时电阻uQ/m		最小弯曲半径mm	冷却水耗量L/min	截面尺寸			接头尺寸	允许截流量A	示图
型号	导电截面 mm2	截面	根数	￠D2	DC	AC50Hz	最小弯曲半径mm	冷却水耗量L/min	D1	D2	D	接头尺寸	允许截流量A	示图
GM875*-L	875	125	7	41.5	25.7	28.8	350	1.5	24	64	82	根据连接铜管外径或铜排尺寸来决定	3937
GM1000*-L	1000	125	8	48	22.5	25	400	1.8	32	76	95		4500
GM1125*-L	1125	125	9	57	20	22.4	425	2.0	32	76	95		5062
GM1295*-L	1295	185	7	52	17.4	19.4	450	2.4	32	89	110		5827
GM1480*-L	1480	185	8	60	15.2	17	450	2.9	37	89	110		6660
GM1500*-L	1500	250	6	50	14.8	16.6	450	3.1	24	76	95		6750
GM1665*-L	1665	185	9	64	13.5	15.1	450	3.3	42	89	110		7492
GM1750*-L	1750	250	7	58	12.7	14.2	450	3.6	32	89	110		7875
GM2000*-L	2000	250	8	64	11.1	12.5	500	4.2	37	102	124		9000
GM2250*-L	2250	250	9	72	9.9	11	500	4.5	42	102	124		10125
GM2400*-L	2400	400	6	57	9.4	10.5	500	6	24	106	132		10800
GM2800*-L	2800	400	7	68	8	9	500	7.5	37	114	142		12600
GM3200*-L	3200	400	8	78	7	7.9	500	8.2	42	114	142		14400

订货须知
1、订货时须提供型号、长度和被连接件（钢管或钢排）的相关尺寸。表中*为接头结构型式，一般小规格铜管用A型接头，大直径铜管拟选用B(哈夫)接头。铜排选用C型接头。
2、水质及水质要求：表中给出的冷却水耗量是以长度为2m，升温10℃及在电流密度为4.5A/mm2(表中给出的截流量)情况下的数值，水质应符合GB10067.1-88《电热设备基本技术条件》之规定。
