(1) 输送20℃清水时泵的安装；

(2) 改为输送80℃水时泵的安装高度。

解：(1) 输送20℃清水时泵的安装高度

已知：Hs=5.7m

Hf0-1=1.5m

u12/2g≈0

当地大气压为9.81×104Pa，与泵出厂时的实验条件基本相符，所以泵的安装高度为Hg=5.7-0-1.5=4.2 m。

(2) 输送80℃水时泵的安装高度

输送80℃水时，不能直接采用泵样本中的Hs值计算安装高度，需按下式对Hs时行换算，即

Hs1=Hs+(Ha－10.33) －(Hυ－0.24)

已知Ha=9.81×104Pa≈10mH2O，由附录查得80℃水的饱和蒸汽压为47.4kPa。

Hv=47.4×103 Pa=4.83 mH2O

Hs1=5.7+10－10.33－4.83+0.24=0.78m

将Hs1值代入式中求得安装高度

Hg=Hs1－Hf0-1=0.78－1.5=－0.72m

Hg为负值，表示泵应安装在水池液面以下，至少比液面低0.72m。

产品特点

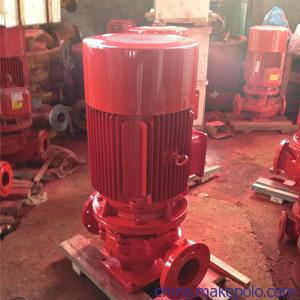

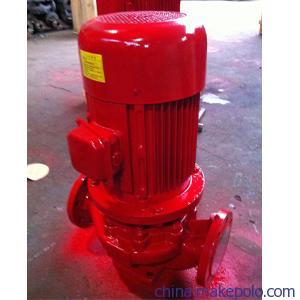

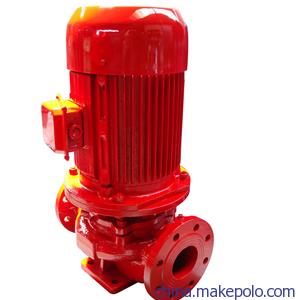

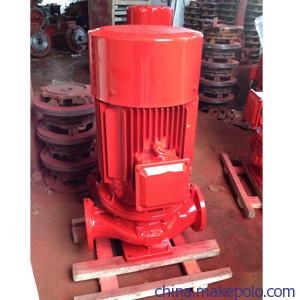

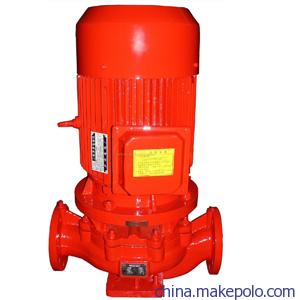

1、水力模型先进：效率高，性能范围广。XBD8/45-SLH消防泵淋泵H=80,Q=45L/S,N=45KW

2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。

3、外形美观：采用优质不锈钢外套，外形美观









。

4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

6、立式结构，占地面积小。XBD8/45-SLH消防泵淋泵H=80,Q=45L/S,N=45KW

气缚现象

当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或妨碍泵的正常操作。

叶轮形式

叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。叶轮一般有6~12片后弯叶片。叶轮有开式、半闭式和闭式三种，开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。有单吸和双吸两种吸液方式。有一个进水口的是单吸，可以从两面一起进水的为双吸。
