满足标准：

> IEC 61000-4-18 > IEC 255-22-1 > GB/T 14598.13 > ANSI C37.90

应用领域：

> 通讯 > 信息技术 > 电信 > 军用 > 医疗 > 航空 > 广播电视 > 新能源电力 > 铁路 >

> 5.7寸彩色触摸屏前面板操作；
> 振荡频率3MHz/10MHz/30MHz，测试电压最高可达4.2kV
> 内置三相耦合/去耦网络，最大电流可达16A
> 可外置三相耦合/去耦网络，最大电流可达32A
> LAN 以太网接口，用于远程控制
> 满足企事业单位和检测机构用户对抗扰度测试设备的
需求，可完全替代进口设备。

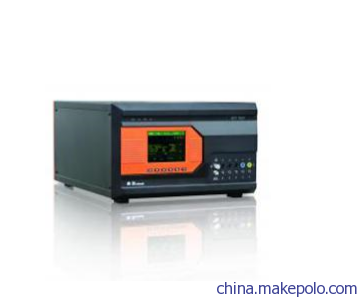

DOS 400F 快速阻尼振荡波模拟器能进行振荡频率 3MHz/10MHz/30MHz,测试电压最高可达 4.2kV。 振荡波是在高压或中压
电源线、控制线和信号线上产生的可重复性瞬变现象。DOS 400F 快速阻尼振荡波模拟器能够完成 IEC 61000-4-18 标准
要求的快速阻尼振荡波的测试。
符合下列标准

 面向未来的现代化测试设备

技术参数
测试电压范围 0.45kV -4.2kV , ± 10%
极性 正、负
源阻抗 50ohm± 20%
电压波上升时间 5ns ± 30%
振荡频率 3MHz/10MHz/30MHz ±10%
衰减
峰值5＞峰值1的50%
峰值10＜峰值1的50%
重复频率 最高5000/s ±10%
脉冲群持续时间
3MHz 时50ms±20%
10MHz 时15ms±20%
30MHz 时5ms±20%
群周期 300ms±20%
短路电流 9A -84A±20%
电流波上升时间
3MHz＜330ns
10MHz＜100ns
30MHz＜33ns
衰减
峰值5＞峰值1的25%
峰值10＜峰值1的25%
触发方式 自动、手动、外部触发
同步 0° - 360°, 1°步进设置或随机方式
耦合网络
内置三相交流自动耦合/去耦网络
AC 380V 16A Max: AC 450V
选件
CDN 耦合去耦网络
非屏蔽不对称网络 CDN 418AF4/418AF8（90V 气体放电管耦合;测试电压4KV;AE/EUT 端口-RJ45;最大承受电流1A;去耦残值
90V）
非屏蔽对称网络 CDN 418T4/418T8（90V 气体放电管耦合;测试电压6KV;AE/EUT 端口-RJ45;最大承受电流1A;去耦残值90V）
通用参数
显示屏 5.7英寸 TFT 触摸屏
工作电源范围
AC 110V/220V，±10%，50/60Hz(大
陆地区默认 AC 220V 50Hz)
保险丝 6A
最大功耗 100W
仪器工作状态指示 前面板 LED 指示、LCD 显示
机箱尺寸 19英寸/6U
仪器重量 约32Kg
温度范围 15–35℃
湿度范围 45%–75%
气压范围 86kPa–106kPa 随机标配
快速阻尼振荡模拟器一台、测试线、接地线、保险丝、出厂
