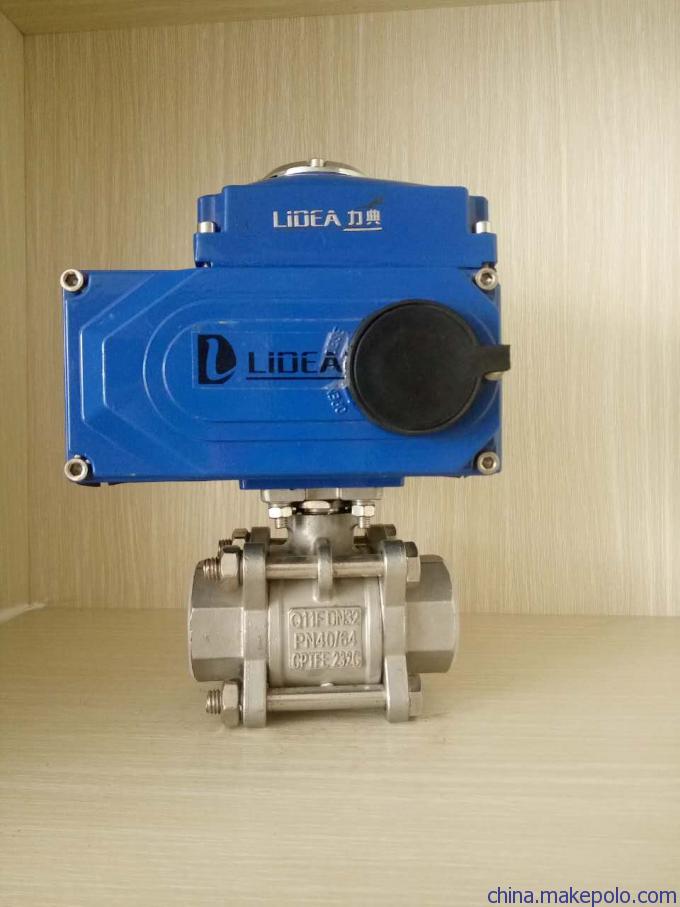

LDBAC系列 电动螺纹式球阀-上海力典阀业-阀门厂家
| 应用领域 |
| 电动螺纹式球阀采用一体化结构，与JL电动执行机构，有输入控制信号（4～20mA或1～5VDC）及单相电源控制运转，具有功能强、 |
| 体积小、轻便、性能可靠、配套简单、流通能力大等优点。特别适合于介质是粘稠、含颗粒，纤维性质的场合。目前该阀门广泛应用 |
| 于食品、环保、轻工、石油、造纸、教学和科研设备、电力等行业的工业自动控制系统。 |
| |
| 产品特点 |
| 电动螺纹式球阀及对焊连接球阀分为整体式（一片式）、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美 |
| 观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式 |
| 、三片式球阀连接形式另有对焊（BW）承焊（SW），并均可带国际标准ISO5211支架平台和锁定装置。可设置90°开关定位机构，根 |
据需要加锁以防止误操作。
|
| 技术参数 | 标准规范 |
| 电压电压 AC220V、AC380V（其它特制 | 螺纹标准 内螺纹（特选：NPT、BSP、BSPT、DIN259/2999） |
| 环境温度 -30℃～+70℃ | 检测与试验 GB/T13927-1992 |
| 防护等级 IP67 | 设计标准 GB/T12224、GB/T8464 |
| 阀体说明 | 结构长度标准 GB/T15188.3 |
| 公称通径 10-100mm | |
| 公称压力 PN16、PN25、PN40、PN64 | |
| 连接方式 螺纹连接 | 功能选项 |
| 阀体材质 SS304、SS316、SS316L | 防 爆 型 防爆等级：dIIBT5 |
| 碟板材质 SS304、SS316、SS316L | 信号反馈 X1机械无源信号，X2有源信号 |
| 密封材料 PTFE、PTL、硬质合金 | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 |
| 工作温度 | C3：-30℃～150℃ | 开关型 通电开到位，通电关到位。 |
| C6：-30℃～250℃ | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 |
| C7：-30℃～350℃ | 适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 |
| C9：-40℃～450℃ | 备注 电动参数请另参考选配的电动执行器资料 |
| GB阀体尺寸（mm)配LDE电动执行器 |
| 规格型号 | DN | L | D | G | H | L1 | W | E-电动头 |
| LDBAC10 | 10 | 60 | 12.5 | 3/8 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC15 | 15 | 72 | 15 | 1/2 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC20 | 20 | 82 | 20 | 3/4 | 259 | 320 | 136.5 | LDE-010 |
| LDBAC25 | 25 | 90 | 25 | 1 | 274 | 320 | 136.5 | LDE-010 |
| LDBAC32 | 32 | 112 | 32 | 1-1/4 | 280 | 320 | 136.5 | LDE-010 |
| LDBAC40 | 40 | 120 | 40 | 1-1/2 | 290 | 320 | 136.5 | LDE-020 |
| LDBAC50 | 50 | 145 | 50 | 2 | 292 | 320 | 136.5 | LDE-010 |
| LDBAC65 | 65 | 185 | 65 | 2-1/2 | 364 | 355 | 140 | LDE-020 |
| LDBAC80 | 80 | 210 | 80 | 3 | 374 | 355 | 140 | LDE-020 |
| LDBAC100 | 100 | 240 | 100 | 4 | 402 | 355 | 140 | LDE-030 |
| |
| GB阀体尺寸(mm)配LDX电动执行器 |
| 规格型号 | DN | L | D | G | H | L1 | W | E-电动头 |
| LDBAC10 | 10 | 60 | 12.5 | 3/8 | 195 | 165 | 40 | LDX-005 |
| LDBAC15 | 15 | 72 | 15 | 1/2 | 205 | 165 | 40 | LDX-005 |
| LDBAC20 | 20 | 82 | 20 | 3/4 | 215 | 165 | 40 | LDX-005 |
| LDBAC25 | 25 | 90 | 25 | 1 | 175 | 165 | 40 | LDX-005 |
| LDBAC32 | 32 | 112 | 32 | 1-1/4 | 190 | 165 | 40 | LDX-005 |
| LDBAC40 | 40 | 120 | 40 | 1-1/2 | 210 | 190 | 40 | LDX-010 |
| LDBAC50 | 50 | 145 | 50 | 2 | 230 | 190 | 40 | LDX-010 |
| LDBAC65 | 65 | 185 | 65 | 2-1/2 | 260 | 190 | 40 | LDX-016 |
| LDBAC80 | 80 | 210 | 80 | 3 | 330 | 270 | 40 | LDX-020 |
| LDBAC100 | 100 | 240 | 100 | 4 | 370 | 270 | 40 | LDX-040 |
