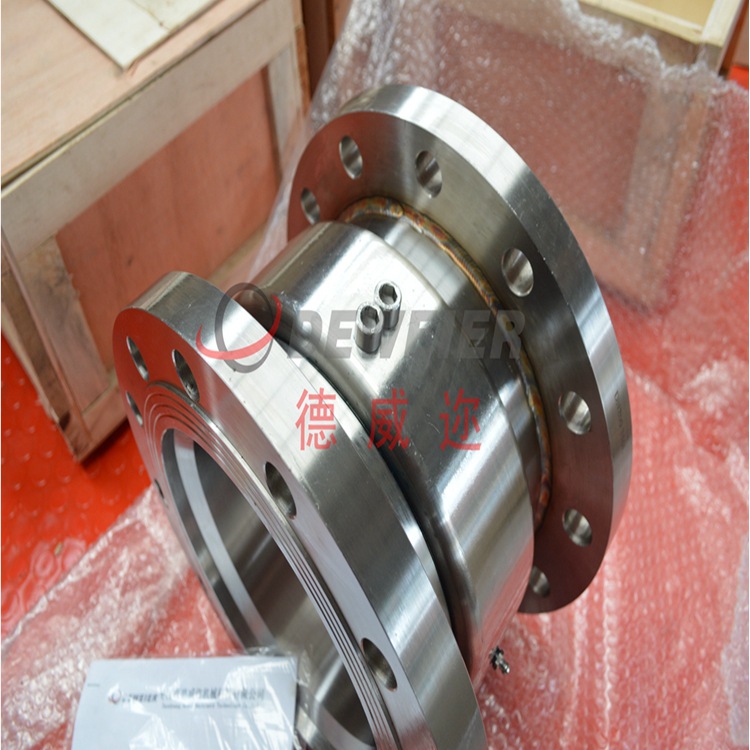

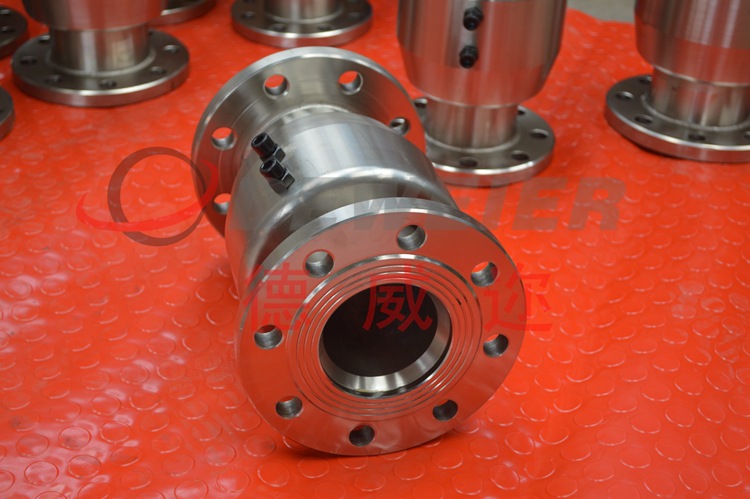

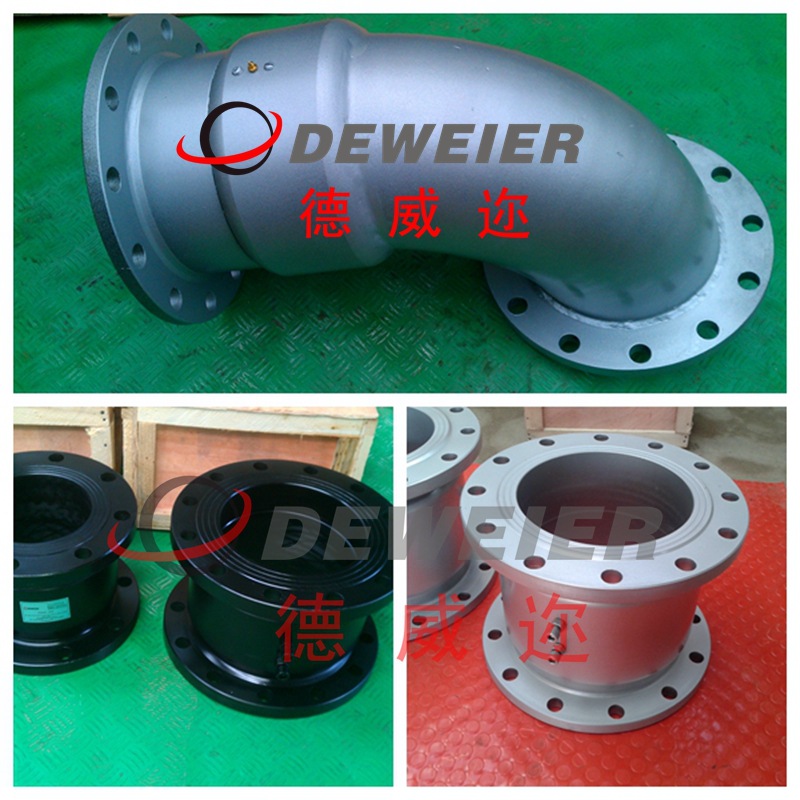

RD1/RD2S-F高压/低速法兰式组合旋转接头 西德福旋转管接头
'
特点: | RD2S-F法兰式组合旋转接头是由第85页的RD2S焊接式旋转接头与法兰和弯头组合而成。可以完成各种复杂的旋转运动。可广泛应用于水、污水、油、蒸汽、腐蚀性气体和液体等介质。 | 接头材质: | 碳钢42CrMo4、316Ti不锈钢或316表面硬化不锈钢 | 法兰形式: | 德标法兰(详见第76页),PN40bar/DIN2635 法兰;PN160bar/DIN2638法兰;PN250bar/DIN2628 法兰。如需其它法兰形式请垂询。 | 组合形式: | 01型~08型八种组合形式,如需其他组合形式或特殊的尺寸请垂询。 | 其它技术参数: | 同第85页的RD2S焊接式旋转接头。 | 订货示例: 通径 DN | DIN2635碳钢法兰PN40 | DIN2635不锈钢法兰PN40 | DIN2638法兰PN160 | DIN2628法兰PN250 | D、K F、d | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | L0 | L1 | L2 | L3 | 20 | 176 | 154 | 165 | 72 | 176 | 154 | 165 | 72 | - | - | - | - | - | - | - | - | 详见第76页法兰尺寸 | 25 | 176 | 146 | 161 | 68 | 176 | 172 | 174 | 81 | 212 | 172 | 192 | 99 | 226 | 172 | 199 | 106 | 32 | 180 | 160 | 170 | 77 | 180 | 192 | 186 | 93 | - | - | - | - | - | - | - | - | 40 | 186 | 172 | 179 | 86 | 186 | 210 | 198 | 105 | 224 | 210 | 217 | 124 | 256 | 210 | 233 | 140 | 50 | 202 | 208 | 205 | 102 | 202 | 258 | 230 | 127 | 256 | 258 | 257 | 154 | 276 | 258 | 267 | 164 | 65 | 220 | 244 | 232 | 119 | 220 | 306 | 263 | 150 | 280 | 306 | 293 | 180 | 306 | 306 | 306 | 193 | 80 | 232 | 268 | 250 | 137 | 232 | 344 | 288 | 175 | 288 | 344 | 316 | 203 | 320 | 344 | 332 | 219 | 100 | 246 | 320 | 283 | 170 | 246 | 420 | 333 | 220 | 316 | 420 | 368 | 255 | 356 | 420 | 388 | 275 | 125 | 282 | 400 | 341 | 198 | 282 | 526 | 404 | 261 | 376 | 526 | 451 | 308 | 426 | 526 | 476 | 333 | 150 | 311 | 619 | 465 | 307 | 311 | 619 | 465 | 307 | 417 | 619 | 518 | 360 | 481 | 619 | 550 | 392 | 200 | 362 | 796 | 579 | 396 | 362 | 796 | 579 | 396 | 466 | 796 | 631 | 448 | 566 | 796 | 681 | 498 | 250 | 401 | 953 | 677 | 489 | 401 | 953 | 677 | 489 | 501 | 953 | 727 | 539 | 621 | 953 | 787 | 599 | 300 | 431 | 1115 | 773 | 575 | 431 | 1115 | 773 | 575 | 551 | 1115 | 833 | 635 | - | - | - | - |
配套的对接法兰和垫片 |
| |
'
