LPD1886

单线3通道带4096级PWM的

可编程恒流LED驱动器

概述：

    LPD1886是三通道LED驱动控制专用电路，内部集成了带隙基准、数字接口、PWM控制、恒流驱动等电路，通过外围电路控制可实现户外大屏幕、护栏管、装饰灯条等彩色发光系统。

特性：

1、三路恒流驱动输出，固定驱动电流17mA,输出端口耐压达12V；

2、内置稳压电路，通过串接电阻支持电压5-24V工作；

3、单线传输模式，数据速率可变，最高数据速率1.6MHz；

4、内部波形再生机制，超强信号驱动能力，支持级联长度超过1700点（帧速25FPS），任意两点间距离可达6米以上；

5、内建双振荡电路，支持FREE-RUN模式，刷新频率大于400Hz,独特的宽冗余时序设计，便于低成本控制器编程设计；

6、每个通道独立的线性PWM灰度控制电路，实现真正4096级灰度；

7、内置整体锁存功能，每帧数据发完后10us自动锁存，避免画面前后不一致的现象；

8、红色通道比蓝绿通道预定驱动电流大1.5mA，使白平衡效果更佳；

9、工业级设计，抗干扰性能较强；

10、封装形式 ：SOP8、DIP8。

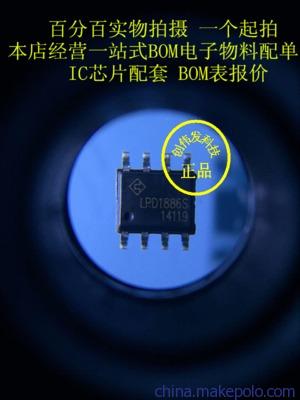

 可提供带PCB板电路的LPD1886SOP8 (贴片）

管脚说明：

极限参数：

建议工作参数：

开关参数：（T=25度，VCC=5V）

应用描述：

    电路采用单线通讯方式级联，数据采用归零编码方式，上电后从SDI管脚输入数据，每个芯片有3路输出（1组RGB），每路需要12位灰度数据，一共需要36位，每组灰度数据采用4位   +8位的格式，高位在前，低位在后的顺序，输入的数据满36位后，开始通过SDO口转发数据给下一级电路。

    转发的数据均经过内部的译码和再生，所以串行传输时，级联个数不易受信号变化的影响，仅受数据速率和刷屏数度的限制，极限情况下1.6M的数据可实现160000/每点36位/每秒25帧=1778点的像素控制。
    所有数据传送完毕后，给芯片输入超过10us低电平，即触发内部的自动锁存机制，刚输入的数据即被转存到输出PWM陈列，从而实现所有芯片的数据同时更新。
    为了标识每帧的开始状态，每次传送数据帧前，需先给芯片输入超过24us的低电平作为复位（RESET CODE）,后面再输入的数据将被自动的依次分配给各个芯片。
