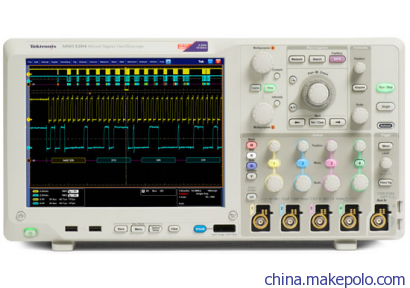

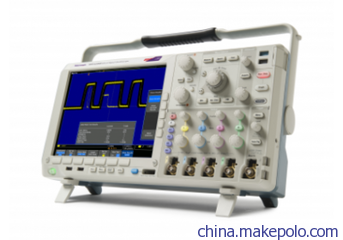

Tektronix泰克 DPO5104B混合域示波器


品 牌：泰克/Tektronix


产品信息：




产品详细说明:Tektronix DPO5104示波器专有的FastAcq?技术,迅速发现毛刺和偶发事件。>250,000波形/秒的最大捕获速率,快速显示难检异常事件。


350多种触发组合,包括建立时间/保持时间触发、串行数据包触发和并行数据触发,迅速捕获异常信号。


Tektronix DPO5104示波器53种自动测量、测量统计、直方图和高级波形数学运算,分析设备。


简便地搜索、标记和导航长记录长度,找到事件发生的所有时点。


自动触发、解码和搜索功能,迅速调试常见串行总线– I2C, SPI, RS-232/422/485/UART, USB2.0。


Tektronix DPO5104示波器自动触发、解码和搜索功能,迅速调试并行总线。高达60.6 ps的定时分辨率,捕获快速跳变。


Tektronix DPO5104示波器标配抖动和眼图分析及十几种电源分析、存储器分析等选配软件包,把示波器转换成专用应用仪器。


标配4只探头,提供了业内最好的4pF电容负荷,保证准确测量。


Tektronix DPO5104示波器在一台仪器上分析模拟信号和数字信号,在系统级调试复杂的设计。






Vertical System Analog Channels


Input


Channels Analog Bandwidth (–3 dB): 1 GHz


Calculated Rise Time: 350 ps


DC Gain Accuracy ±1.5%, derated at 0.10%/°C above 30°C


Bandwidth Limits Depending on instrument model: 1GHz, 500MHz, 350MHz, 250MHz, and 20MHz


Input Coupling AC, DC


Input Impedance 1 M? ±1%, 50 ? ±1%


Input Sensitivity 1 M?: 1 mV/p to 10 V/p


50 ?: 1 mV/p to 1 V/p


Vertical Resolution 8 bits (11 bits with Hi Res)


Max Input Voltage, 1 M? 300 VRMS CAT II, with peaks ≤ ±425 V


For <100 mV/p derate at 20 dB/decade above 100 kHz to 30 VRMS at 1 MHz, 10 dB/decade above 1 MHz


For ≥100 mV/p derate at 20 dB/decade above 3 MHz to 30 VRMS at 30 MHz, 10 dB/decade above 30 MHz


Max Input Voltage, 50 ? 5 VRMS, with peaks ≤ ±20 V


Position Range ±5 pisions


Delay between any Two Channels


(Typical) ≤100 ps (50 ?, DC coupling and equal V/p at or above 10 mV/p)


Offset Range


Range 1M? 50?


1mV/p to 50mV/p ±1V ±1V


50.5 mV/p to 99.5 mV/p ±0.5V ±0.5V


100 mV/p to 500 mV/p ±10V ±10V


505 mV/p to 995 mV/p ±5V ±5V


1 V/p to 5 V/p ±100V ±5V


5.05 V/p to 10 V/p ±50V n/a


Offset Accuracy ±(0.005 × |offset – position| + DC Balance)


Note: Both position and constant offset term must be converted to volts by multiplying by the appropriate volts/p term


Channel-to-Channel Isolation


(Any two channels at equal


Vertical Scale settings) (Typical) ≥100:1 at ≤100 MHz and ≥30:1 at >100 MHz up to the rated BW


Horizontal System Analog Channels


Maximum Sample Rate (All channels) 5 GS/s


Maximum Sample Rate (1 or 2 channels) 10 GS/s


Maximum Record Length (All channels) Standard Config. 12.5M points (4 channels)


25 M points (1 or 2 ch)


With Option 2RL 25M points (4 channels)


50M points (1 or 2 ch)


With Option 5RL 50M points (4 channels)


125M points (1 or 2 ch)


With Option 10RL 125M points (4 channels)


250M points (1 or 2 ch)


Maximum Equivalent Time Sampling Rate 400 GS/s


Maximum Duration at Highest Sample Rate 25 ms


Time Base Range 250 ps/p to 1000 s/p


Time Resolution (in ET/IT mode) 2.5 ps/p


Time Base Delay Time Range –5 pisions to 5000 s


Channel-to-Channel Deskew Range ±75 ns


Time Base Accuracy ±5 ppm over any ≥1 ms interval


Trigger Jitter (RMS) ≤10 psRMS for Edge trigger type


≤100 psRMS for all Non-edge trigger types
