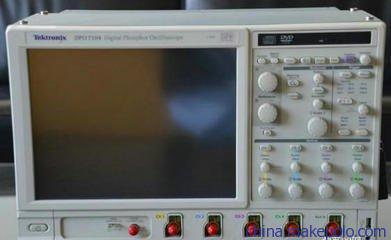

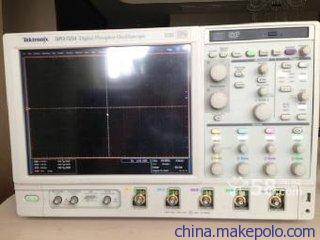

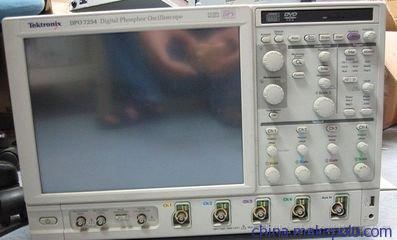

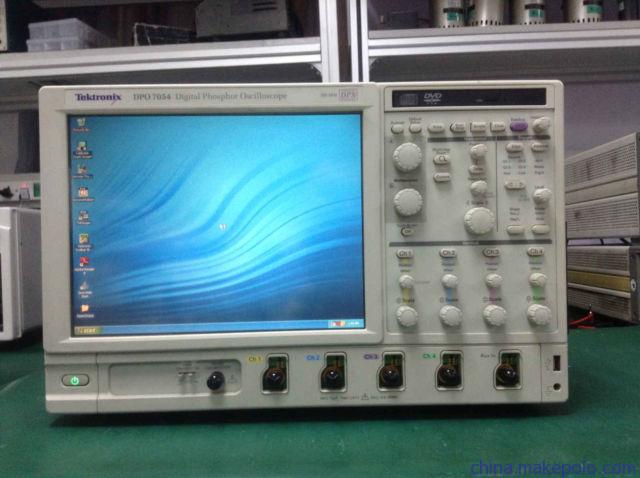

泰克/Tektronix DPO7054型数字荧光示波器


品　　牌：泰克/Tektronix


产品信息：


DPO7054 数字荧光示波器主要特点和优点
·500MHz带宽
在4条通道上实现10GS/s的实时采样率
高达400M样点的记录长度，支持MultiView Zoom?功能，迅速浏览信息
·>250,000wfms/s的最大波形捕获速度
MyScope?定制窗口，提高工作效率
·Pinpoint?触发技术，提供了更加灵活、性能最高的触发功能，满足几乎任何触发情况
体积小，重量轻
·业内最大的12.1" XGA触摸屏
串行数据流时钟恢复及NRZ串行码型触发，分离码型相关的影响
低速串行协议触发(I2C,SPI,CAN)
具体技术软件解决方案，为抖动和定时测量、功率测量及以太网和USB
2.0一致性测量提供了内置专业分析系统
·OpenChoice?软件，采用Microsoft Windows XP操作系统，内置组网和扩展分析功能


Tektronix DPO7054 数字荧光示波器应用
信号完整性、抖动和定时分析
根据电信和数据通信行业标准调试和一致性测试串行数据流
低速串行总线设计（CAN, SPI, I2C, LIN)DPO7054
考察瞬态现象
功率测量和分析
汽车电子设计
视频应用
TEKTRONIX 數位螢光示波器 DPO-7054
電腦工作平台、彩色螢幕新技術、最易於操作示波器
無可比擬的效能及多用途性更深入分析您的設計
讓您可以更快速地完成工作DPO7054
DPO示波器具有亮度層次彩色顯示功能,可提供信號振幅和寬度方面的事件出現頻率,這將有
助於客戶尋找和鑒定那些傳統的數位儲存示波器上看不到的波形異常變化,DPO示波器具備快
速更新率,可使它更快地擷取,顯示不常見的波形或波形變化情況,
DPO7000系列示波器提供 12.1吋XGA觸控式的大型顯示面板，以及完整的 PC 工作平台，可依
需求添購各項測試專用軟體；DPO7054,加上人性化的介面可設定 "我的示波器" "My Scope"，
以及滑鼠"右鍵" "Right Click"的完整操控能力，無疑是電子工業界中最方便使用的一台示波器
太克科技提供的桌上型數位示波器 DPO 技術讓您可以更精確的取得所要的波型


DPO7054特性
Windows XP 操作介面，簡化儲存波型及製作文件的步驟。
內建高規格PC Base。
500 MHz 的頻寬。
取樣率高達 10 GS/s (可搭配選項2SR達到 20 GS/s)。
記憶體長度高達 40 M(可搭配紀錄長度選項5RL達到 200 M)。
波形更新率高達 250,000 wfms/s。
My cope (我的示波器) 可設定最常用的示波器功能於桌面上,不用記一堆的示波器操作方式。
Right Click 可用滑鼠右鍵控制示波器的各項功能，配合快捷功能表，簡化示波器操作。
OpenChoice軟體，讓您以熟悉的分析工具自訂您專屬的測試與量測。
高達1440 種觸發模式，足以應付您工作上可預知以及不可預知的除錯需求。
業界最大XGA觸控式12.1吋螢幕顯示器。
FastAcq擷取模式能藉由清晰地顯示不完整的訊號來加速除錯工作，透過專利DPX?擷取技術以
每秒25萬次的波形更新率找出舉凡捉摸不定的突波與其他罕見事件。
Pinpoint?觸發系統系用矽鍺(SiGe)技術為所有A和B兩個觸發電路板上的觸發類型提供等同儀器頻
寬的觸發敏感度，它能以非常小的觸發抖動來擷取非常狹窄的突波。Pinpoint?觸發能在A和B兩者
觸發上提供全套的進階觸發類型。
I2C、SPI、RS-232等觸發功能皆為標準功能，DPO7000更內建了類比HDTV/EDTV這類新興的觸發功能，
更可選購CAN觸發功能。DPO7054回收
內建各種先進波形分析工具，53 種自動測量參數，包含資料統計功能，最多可同時顯示 8 種於示波器螢幕
多項標通訊介面RS-232，LAN，GPIB 及 VGA 輸出等，大大增加示波器與週邊連結的功能
