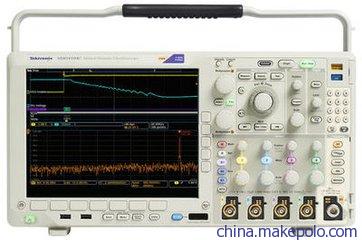

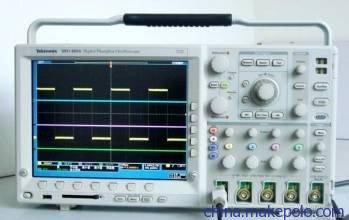

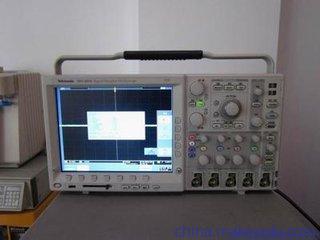

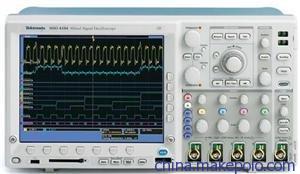

MDO4054C-美国泰克MDO4054C混合域示波器
品 牌：泰克/Tektronix
产品信息：
主要性能指标
1. 示波器
4条模拟通道
1 GHz, 500 MHz, 350 MHz,和200 MHz带宽型号
带宽可以升级(最高1 GHz)
高达5 GS/s采样率
所有通道上20 M记录长度
340,000 wfm/s最大波形捕获速率
标配无源电压探头，拥有3.9 pF容性负载和1 GHz或500 MHz模拟带宽
2. 频谱分析仪 (选配)
频率范围9 kHz - 3 GHz或9 KHz - 6 GHz
超宽捕获带宽≥1 GHz
频谱分析仪时间同步捕获功能，支持模拟采集和数字采集
频率相对于时间关系、幅度相对于时间关系和相位相对于时间关系波形
3. 任意波形/函数发生器 (选配)
13种预先定义的波形类型
50 MHz波形生成
128 k任意波形发生器记录长度
250 MS/s任意波形发生器采样率
4. 逻辑分析仪(选配)
16条数字通道
所有通道上20 M记录长度
60.6 ps定时分辨率
5. 协议分析仪(选配)
支持串行总线I2C、SPI、RS-232/422/485/UART、USB 2.0、以太网、CAN、LIN、FlexRay、MIL-STD-1553和音频标准
6. 数字电压表 /频率计数器 (产品注册时免费)
4位AC RMS、DC和AC+DC RMS电压测量
5位频率测量
典型应用
嵌入式设计
在混合信号嵌入式系统上执行系统级调试，迅速发现和解决问题，包括当前最常见的串行总线和无线技术。
功率设计
使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供最广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。
EMI调试
确定哪些时域信号可能导致不想要的EMI，迅速追踪嵌入式系统中的EMI来源。实时查看时域信号对系统EMI辐射的影响。
无线调试
在使用蓝牙、802.11 WiFi、ZigBee或某些其他无线技术时，MDO4000C可以查看整个系统，包括模拟信号、数字信号和RF信号，而且在时间上同步，了解其真实特点。在一次捕获中，捕获超宽频段，查看多种无线技术之间的交互，或查看现代标准（如802.11/ad）中的整个宽带频率范围。
教育
管理工作台上的多台仪器可能会非常麻烦。MDO4000C把六种仪器整合到一台仪器中，不需要管理多台仪器。集成频谱分析仪可以讲授高级无线技术课程，同时使要求的投资达到最小。全面升级能力可以在需求变化时或在预算允许时再增加功能。
制造测试和调试
规格和空间限制可能会给车间带来巨大影响。独一无二的六合一MDO4000C把多台仪器整合到一台小型仪器中，最大限度地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。
