150W 大功率升压 LED 汽车灯方案 AP25SY概述
AP25SY是一款外置NMOS,高效率，高精度的升压型大功率LED 灯恒流驱动控制芯片。AP25SY是固定工作频
率控制电路，恒流驱动电路等，适合大功率，多个高亮度LED 灯串的恒流驱动。 输入电流高达15A。
AP25SY通过调节外置的电流采样电阻，能控制高亮度LED 灯的驱动电流，输出 电流可以做到6A。
AP25SY采用固定工作频率控制方式，其工作频率可通过外部电阻设定。电流模式控制和外部补偿网络使
系统稳定、灵活、方便。
特点
○2.5V-32V 宽输入电压范围
○ 输入电流可达 15A
○频率可以调节
○高达 96%转换效率
○软启动功能
○输入限流保护
○内置过温保护功能
○CS 限流保护电压：100mV
○FB 反馈电压：100mV

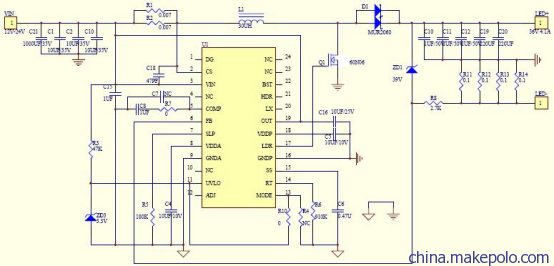

典型应用图
SHIWEI SEMICONDUCTOR Co.,LTD. 0755-86248636/29977358 (1)
AP25SY
参数选型建议
1 选择合适的 CS 电阻设定输入限流：
AP25SY 升压电路输入电流 值是有 CS 电阻决定的，采样模式为峰值电流采样：因此需要考虑到极端
情况下电感量的变化带来的影响，留有一定的余量。
RCS=0.1/(1.5*IINrms); 0.1 为保护电压，IINrms 为输入电流有效值
2确定输出电流采样电阻：
大功率升压恒流芯片降压IC恒流降压IC驱动IC线性IC联系欧阳：18811874036 QQ:2355558464
大功率升压恒流芯片降压IC恒流降压IC驱动IC线性IC联系欧阳：18811874036 QQ:2355558464
大功率升压恒流芯片降压IC恒流降压IC驱动IC线性IC联系欧阳：18811874036 QQ:2355558464
大功率升压恒流芯片降压IC恒流降压IC驱动IC线性IC联系欧阳：18811874036 QQ:2355558464
大功率升压恒流芯片降压IC恒流降压IC驱动IC线性IC联系欧阳：18811874036 QQ:2355558464
RFB=0.1/IOUT;
3工作频率的设定：
工作频率一般选择在 100KHZ-400KHZ 之间，具体的工作频率需要根据输入输出参数以及 MOS 参数调试
来确定，输入电流越大，需要的驱动
电流越大，开关损耗也越大，频率要适当调低。
FSW=88000*1000/RRT
4电感选择：
L=(VINmax*Dmin*1000000)/(0.3*Iout*FSW)
5MOS 选择
AP25SY 驱动电平为 5V,因此选择 MOS 时有几个非常重要的指标
（1） VGS（th）一般建议选择 2～4V，当然越低越容易驱动
（2） 25℃情况下，VGS=4.8V 时,Id 要能够达到 15A （3） CISS 小于 2300PF
PCB 布板规则
1功率环路面积尽量小，功率地尽量短；
2IC 及外围电路不能被功率环路包围或离功率器件很近；
3驱动线路尽量短粗；
4IC 外围元件的信号地与 IC 功率地相连，再通过 IC 的功率地连接到输入电解电容的地，不可直接连
接到 MOS 的源极；
5VIN 与 CS 取样点靠近取样电阻采样，采用平行等长度走线，远离干扰源
