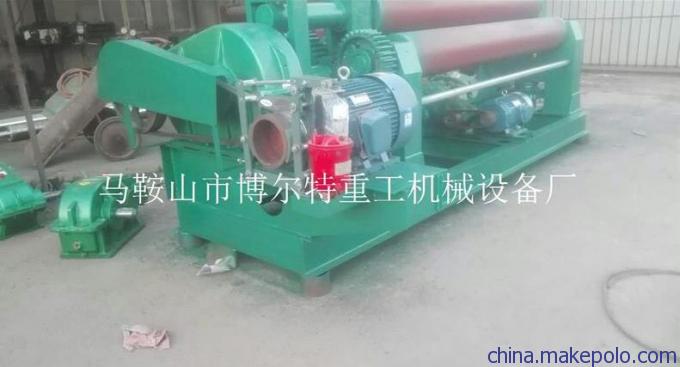

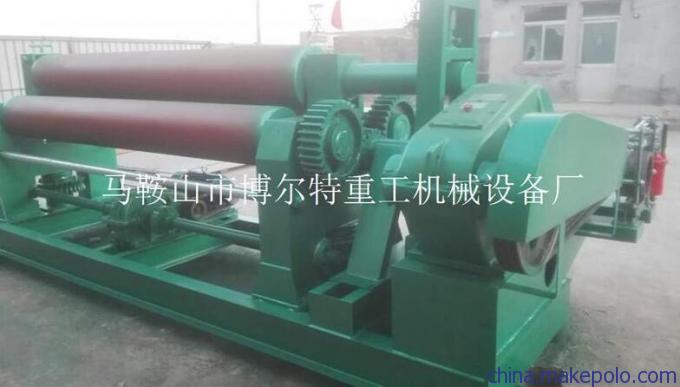

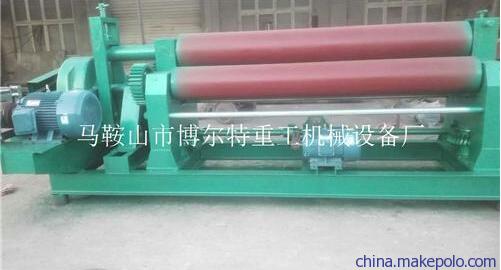

全自动W11-20*2200对称式三辊卷板机 ，W11-20×2000对称式三辊卷板机

一、主要技术参数

最大卷板厚度：                     20mm

最小卷板厚度:                              3mm-8

    最大卷板宽度：                     2000mm

    板材屈服极限：                     265MPa

最大规格（满载时）时最小卷筒直径： Φ750mm-1000

最小厚度时最小卷筒直径:            Φ350mm

上工作辊直径：                     Φ280mm

下工作辊直径：                     Φ240mm

两下辊中心距：                     360mm-440

卷板速度：                         约5.5m/min

下辊上升速度:                      28m/min

主传动电机功率：                   15KW

升降电机功率：                     7.5KW

二、技术参数说明：







  1、卷板机的最大工作能力是由最大卷板厚度（预弯厚度），最大卷板宽度、卷制板材材质和最大规格时最小卷筒直径四个主要参数确定。在工作中四个参数相互变化的换算，即为该机的工作能力换算关系，随机说明书中提供给用户，以便于用户更合理的使用设备。

2、该机可以卷制锥形工件。卷制锥形工件时，由于单端受力较大，因此要求卷制锥形工件的能力为设备能力的60%,卷制锥度一般不超30%,但随着板厚板宽减小，设备负荷减少，锥度可相应增大。

三、用途和适用范围

该机为对称式三辊卷板机，用于金属板材的弯曲成形，可以卷制圆形、弧形和压制一定范围的锥形工件。是石油、化工、锅炉、造船、水电、金属结构和机械制造等行业中广泛使用的一种设备。

卷板机，规格型号齐全，加工能力强，精度高，安装操作方便，特别适用移动现场施工；卷板厚度1～50mm，宽度2000～3200mm。

镁合金行业专用复合材料坩埚系列产品，技术力量雄厚，设备精良，制造工艺先进，质量稳定可靠，受到客户好评，是替代进口产品的最佳选择,为满足广大客户要求我公司还对外加工卷制钢板、角钢、扁钢、煸铁、槽钢、方管、盘管等型材的卷园业务，按图施工制作生产各种钢铁制品。卷板加工

卷板机使用说明

一、    简述

1、 本系列卷板机是板材卷圆、锥筒、操弧的专用机械，广泛适用在机械设备制作及火力发电、化工、建材等工艺设备安装工程上。

2、 本机为对称上调三辊式，两支下辊固定在支架上，为主动辊，上辊为可升降调节的被动辊，以适应工件卷制工艺的需要。

3、 上辊调节分2种办法：

a、 手动调节，由人工旋转丝杆上下运行，

b、 自动调节，由机械传动实行升降，
