HJ30J高速矩形连接器

西安锦宏电子有限公司

联系人  余经理

电话 029-89352058    13519124299

HJ30J-12TJS-A     HJ30J-12ZKS-A    HJ30J-18TJS-A     HJ30J-18ZKS-A

HJ30J-24TJS-A     HJ30J-24ZKS-A    HJ30J-30TJS-A     HJ30J-30ZKS-A

HJ30J-36TJS-A     HJ30J-36ZKS-A    HJ30J-55TJS-A     HJ30J-55ZKS-A

HJ30J-100TJS-A    HJ30J-100ZKS-A

HJ30J系列压接产品

HJ30J-12TJ        HJ30J-12ZK       HJ30J-18TJ        HJ30J-18ZK

HJ30J-24TJ        HJ30J-24ZK       HJ30J-30TJ        HJ30J-30ZK

HJ30J-36TJ        HJ30J-36ZK       HJ30J-55TJ        HJ30J-55ZK

HJ30J-100TJ       HJ30J-100ZK

 HJ30J-N8系列直式印制板产品

HJ30J-12TJN8       HJ30J-12ZKN8       HJ30J-18TJN8       HJ30J-18ZKN8

HJ30J-24TJN8       HJ30J-24ZKN8       HJ30J-30TJN8       HJ30J-30ZKN8

HJ30J-36TJN8       HJ30J-36ZKN8       HJ30J-55TJN8       HJ30J-55ZKN8

HJ30J-100TJN8       HJ30J-100ZKN8

HJ30J系列垂直表面贴装产品

HJ30J-12TJNB-J        HJ30J-12ZKNB-J

HJ30J-18TJNB-J        HJ30J-18ZKNB-J

HJ30J-24TJNB-J        HJ30J-24ZKNB-J

HJ30J-30TJNB-J        HJ30J-30ZKNB-J

HJ30J-36TJNB-J        HJ30J-36ZKNB-J

   HJ30J系列直式印制板产品

HJ30J-12TJN        HJ30J-12ZKN       HJ30J-18TJN        HJ30J-18ZKN

HJ30J-24TJN        HJ30J-24ZKN       HJ30J-30TJN        HJ30J-30ZKN

HJ30J-36TJN        HJ30J-36ZKN       HJ30J-55TJN        HJ30J-55ZKN

HJ30J-100TJN       HJ30J-100ZKN

HJ30J系列高速传输微矩形电连接器（西安锦宏电子有限公司）

西安锦宏电子有限公司生产销售HJ30J系列高速传输矩形连接器

联系人  余经理 电话  13519124299  传真 029-89352058   QQ 995878499

产品特点

阳性接触件采用弹性绞线插针；

高密度接点，间距1.27mm*1.27mm;

产品采用金属屏蔽外壳；

包括12芯-100芯等7种规格；

执行企业标准：GJB2446-2011《外壳定位超小矩形连接器通用规范》

主要技术特征

（西安锦宏电子有限公司  联系人  余经理 电话13519124299）

产品选用必知事项

①主称代号：HJ30J

②接触件数目：12、18、24、30、36、55、100芯

外壳结构：P-垂直安装结构    L-水平安装结构   不表示-自由端壳体结构；

③连接器类型：TJ—插头装插针；

ZK—插座装插孔；

④接触件端接形式： 无表示-压接形式    S-焊接形式

                   N-直式印制板形式印制板网格间距为1.27*1.27；

                   NB-表面贴装形式

                   W-印制板网格间距为1.27*1.27

⑤锁紧及安装组件类型：如L、K、P型等，详见J30J系列产品锁紧组件类型及使用说明；

                   其中：直式印制板产品锁紧组件为P51型锁紧组件；

                         N5型印制板产品锁紧组件为P92型锁紧组件；

                         N8型印制板产品锁紧组件为P85型锁紧组件，与J30J产品不同；

⑥改型产品标示：A-尾部有夹线压板

                J-印制板焊盘间距为1.27（仅限于表面贴装产品）接点

注：如果用户需求带导线的压接产品，需与我公司技术人员沟通确认导线规格，并由我公司技术人员提供最新的订货型号，在合同中注明接线要求。

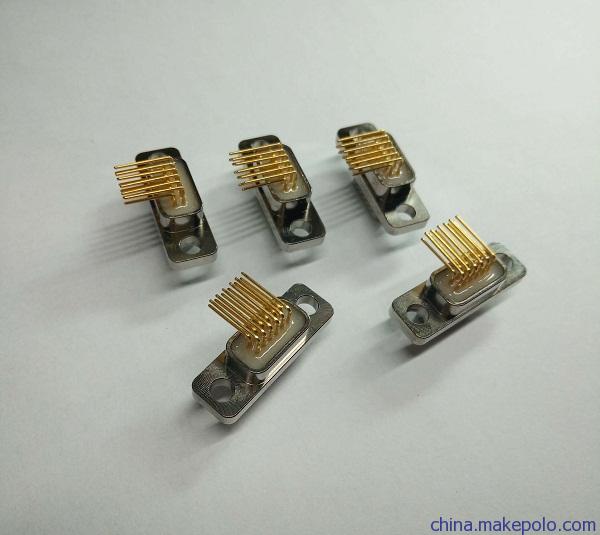

HJ30J系列弯式印制板产品

HJ30J-12TJW        HJ30J-12ZKW       HJ30J-18TJW        HJ30J-18ZKW

HJ30J-24TJW        HJ30J-24ZKW       HJ30J-30TJW        HJ30J-30ZKW

HJ30J-36TJW        HJ30J-36ZKW       HJ30J-55TJW        HJ30J-55ZKW

HJ30J-100TJW       HJ30J-100ZKW
