OPGW光缆的结构繁多，并不像普通光缆那样结构简单，这是由于OPGW光缆既要满足光通信的要求，又要满足电力系统的地线机械性能和电气性能。所以说OPGW光缆是一种特种光缆，它集光缆和地线于一体。因此对于OPGW光缆的技术要求就远远高于普通光缆，OPGW光缆不仅要有稳定的光传输性能，更要有具备地线的高可靠性能。
光纤单元的技术和结构的发展：
在OPGW光缆中，光纤单元是极为重要的主体。从20世纪70年代后期到21世纪初，OPGW光缆的结构发生了很大的变化，其变化的根源在于在OPGW光缆的运用中不断改进所存在的问题，而结构的改进主要是光纤单元的改进，可以说光纤单元结构经历了各年代的洗礼，目前不锈钢管光纤单元被人们认为是目前的OPGW光缆的光纤单元。下表例举不同年代具有代表性的OPGW光缆的光纤单元，从技术上客观地简述其性能特点。
主要产品规格
OPGW- mB1(+nB4)-截面积[破断力；短路电流容量]

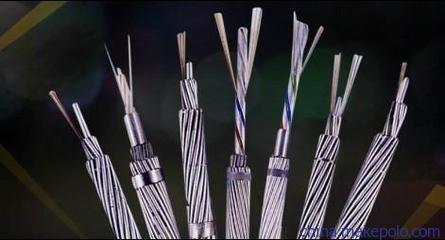

OPGW复合地线光缆结构型式有中心管式和层绞式。层绞式 OPGW 可根据需要将1 ～ 3根不锈钢管光单元与铝包钢线及铝合金线绞合成缆，满足顾客需要。
具体结构如下：
1.不锈钢管光单元：
不锈钢管由不锈钢带卷绕焊接而成，光纤及纤膏包容其中，钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。
2. 光纤：
光纤采用色谱及色环识别。每根钢管最大光纤芯数：48芯ITU-TG.652或G.655光纤。
3.( 金属 ) 线 ：
光单元与铝包钢线、铝合金线绞合成缆，以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合 IEC1232 ( 国际电工委员会 ) 标准（等同 GB/T17937-1999 ）.铝合金线符合 IEC104 ( 国际电工委员会 ) 标准（等同 JB/T8134-1997 ）

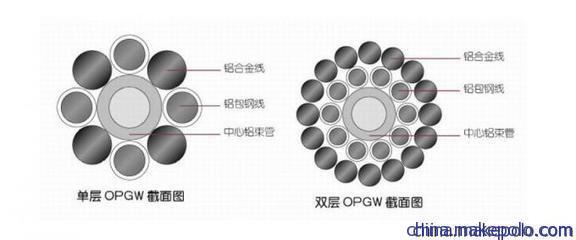

4 .中心管式OPGW特点：
光纤保护在密封防水的不锈钢管内，不锈钢管置于缆的中心，外面绞合一层（或多层）单丝。

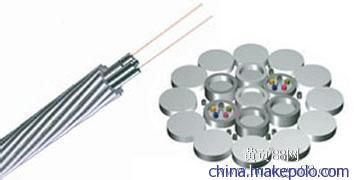

5. 层绞式OPGW 特点：
光纤保护在密封防水的不锈钢管内，中心为一铝包钢单丝，不锈钢管和单丝绞合于第一层，外面绞合一层（或多层）单丝。
6. 中心管式与层绞式OPGW之间的比较 ：
中心管式可以有比层绞式OPGW绞粗的单丝直径和较细的OPGW外径，层绞式可绞制出缆径较大的OPGW，SFPOC可绞制出2层或3层的OPGW。满足大跨越和大短路电流容量的要求。
订货信息：
产品编号
中文描述
品牌
单位
ZJ10402012/ A1b/50【67：12.2】
致锦多模12芯62.5/125金属导线截面积为50m㎡额定拉断力为67kN短路电流容量12.2kA2t的OPGW光缆
ZJOFC
米
ZJ10402024/ B1.1/85【100：31.0】
致锦单模24芯9/125金属导线截面积为85m㎡额定拉断力为100kN短路电流容量31.0kA2t的OPGW光缆
ZJOFC
米
本公司将根据用户具体使用环境（如杆塔距离、弧度要求、冰荷、风荷和悬挂点允许拉力、通信容量、短路电流等）科学设计光缆结构，也可由用户指定结构。
联系人；程恩辉 联系电话；15600677884 Qq；105660672
