晶片特性 NU501- 1Cxx- 15~150mA單通道定電流 LED 驅動IC

  15~150mA 單通道定電流驅動器

  VDD電源電壓範圍 1.6V ~ 18V，寬廣電源設計，支

援自我供電結構

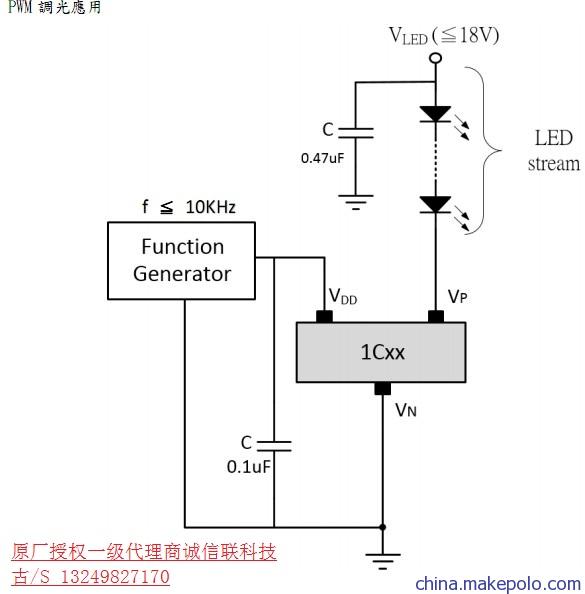

  支援 VDD腳位 PWM調光

  固定電流設計，不需要外加電阻設定電流

  低輸出端電壓降 0.4V ~ 0.8 V (依輸出電流而定)

  快速的電位爬升時間/電位下降時間

  接腳皆有 8kV ESD 抗靜電能力

  晶片間輸出電流差異±5%

  電源及負載調變率±0.5%/V

  125℃~160℃晶片溫度保護，電流隨溫度升高而

下降，無過溫閃爍現象

  工作環境溫度  -40℃~85℃

  無鉛環保封裝

產品說明

NU501 是一簡單小功率的定電流元件，在各種

LED 照明產品的應用上非常容易使用。其具有絕佳的

負載與電源調變率和極小輸出電流誤差。NU501 系列

能使 LED 的電流非常穩定，在大面積的光源應用上,

即使電源及負載的變動範圍很大時，都能讓 LED 亮度

保持均勻一致，並增長 LED使用壽命。

NU501 擁有寬廣的工作電源範圍以及超低的電源

電流，使得 NU501 可在照明應用線路中輕易的取得 VDD

工作電壓，在這種架構下，NU501 不需另外提供電源

即能正常工作。除支援寬廣電源範圍外，NU501 的 VDD 腳可以充

當輸出致能(OE)功能使用，其開快關慢特性有助於

dimming 應用時，消彌線路反電勢，增加可靠度，配合

數位  PWM  控制線路，可達到更精準的灰階電流控制

應用。

1Cxx 系列較 1Axx、1Bxx 系列特性擁有更小

的耗電與更快的啟動速度及 125°C ~160°C 晶片

接面溫度電流緩降保護功能，產品的可靠度更佳。

產品應用

  一般 LED 照明

  建築裝飾照明

  廣告燈箱

  LED  字燈,  燈條,  片燈

  RGB  顯示器/指示燈/裝飾燈

  LED  手電筒

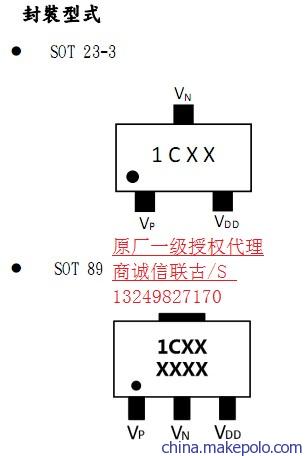

封裝型式

  SOT 23-3
