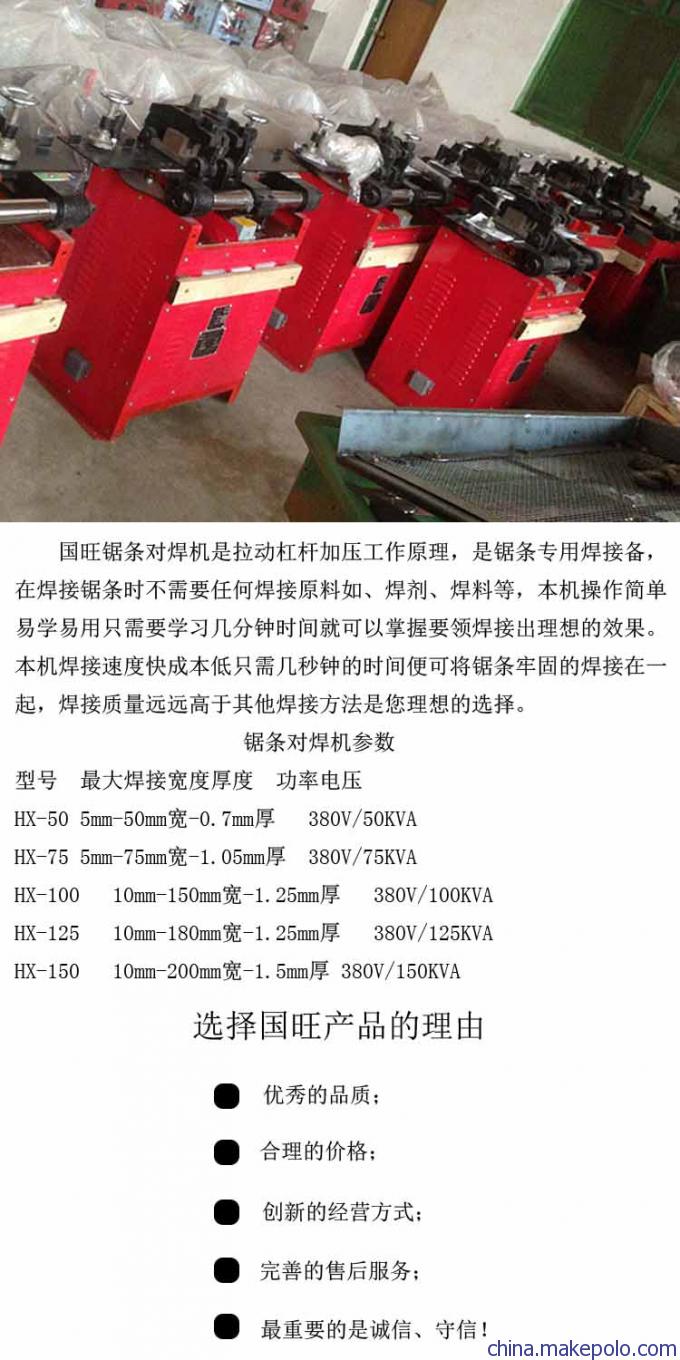

国旺锯条对焊机是拉动杠杆加压工作原理，是锯条专用焊接备，在焊接锯条时不需要任何焊接原料如、焊剂、焊丝、焊料等，本机操作简单易学易用只需要学习几分钟时间就可以掌握要领焊接出理想的效果。本机焊接速度快成本低只需几秒钟的时间便可将锯条牢固的焊接在一起，焊接质量远远高于其他焊接方法是您理想的选择。

一、结构概述

本焊机主要包括焊接变压器、固定活动电级、送料机构及控制元件、电压调节装置。

1、左右电级与紫铜排组成的次级线圈相连；

2、焊接变压器用优质硅钢片双层玻璃，包线、紫铜排制成；

3、送料机构、包括操纵杆、可动支架、调节螺母、及锯条夹紧装置；

4、开关控制，按下按钮，此时机内接触器接通行程开关为限制节断焊接变压器电源之用。电压调节装置，电源电压为380伏时，根据锯条宽度合理选择级数以取得最佳电压。

调节级数表

二、使用方法

1、检查电源导线其截面不得小于102毫米、电源电压不能低于30伏。机体应可靠接地。进线闸刀100安，进线电表＞25三相电度表；

2、将控制按钮插入机体插座，校准靠尺与电极为902两电极铜块距离调至3毫米，行程开关断电时电机距离应有3-5毫米，清除机台上杂物，保证铜块清洁。活动块轴套应注足机油；

3、次级电压调节与选择。

由于锯条截面积宽大小不一，必须合理选择次级电压，以取得最佳焊接效果。

电压选择

锯条宽 小于100毫米5.7-6.4、大于   毫米  6.4-7.3

电压调节

此电压调节是三个插座分别插入不同位置而组成8个电压级数，插座护板上标有。2护板从左至右为ⅠⅡⅢ三个插把均插入位置为8级，电压为   伏。三个插把均插入2位置，为1级。电压为3.7伏，如果选择5.1伏电压则Ⅰ、Ⅱ插把均插入2ⅠⅡ插入1，此时电压为5.1伏，级数为5级。其他级数也以此类推按照级数调节表操作。

三、焊接前应将旧锯条齿路整平，除锈，两锯条必须油锯条断面绝对保证干净，将锯条置于两电极夹紧。（必须两边留有10毫米焊接余量）

四、左手按动按钮，右手缓慢地搬动操作板杆，使两极闪光，接触时间5秒左右为宜，当限位开关使机内接触器断电时，应加快顶锻速度到焊接过程即告结束。

五、焊好的锯条因焊接部位硬度增大，塑性下降必须进行回火处理，方法是清除，极板及锯条上的杂物，两电级调至15毫米左右距离、极板上垫上宽20毫米适应长度的纸片，锯条接头置于中间重新夹紧、并将电压调至四档以下、接动按钮多次、使其退火部位温度达350℃左右（阴红色）退火即告结束。

六、接头质量缺陷及形成的原因

1、中心线偏移，属锯条该靠直，限位开关过早；

2、未焊后，焊接电压选择偏低。

3、接口料，焊接电压选择偏高顶锻速度过慢；

4、接头不闪光起弧属电压偏低导线截面偏小，离电源变压器太远导致电源压降大。

5、极板烧伤，极板不清洁，锯条的锈蚀污物没有清除，锯条齿路没整平及齿形没有对好。

七、注意事项

1、 焊机使用应可靠接地以防漏电；

2、 焊机换档时切勿不能按下工作按钮；

3、 焊机工作时应采取防护措施以防火花伤人。
