造船用筒形海水过滤器-日标筒形海水过滤器-国标筒形海水滤器
JIS F7121 Shipbuilding -- Can water filters
JIS F7121 Can Water Strainer-Sea Water Strainer-Coares water filter
JIS F日标海水滤器-船用日标筒形海水过滤器-5K日标海水滤器-10K日标海水滤器
CBM1061日标海水过器-船用日标筒形海水过滤器-日标5K海水滤器-日标10K海水滤器
我司（扬州飞航船舶附件厂）生产的船用日标海水过滤器 主要型号有：

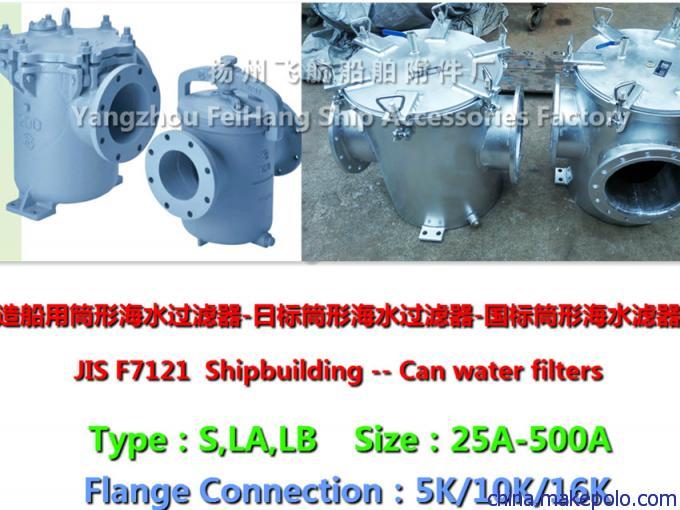

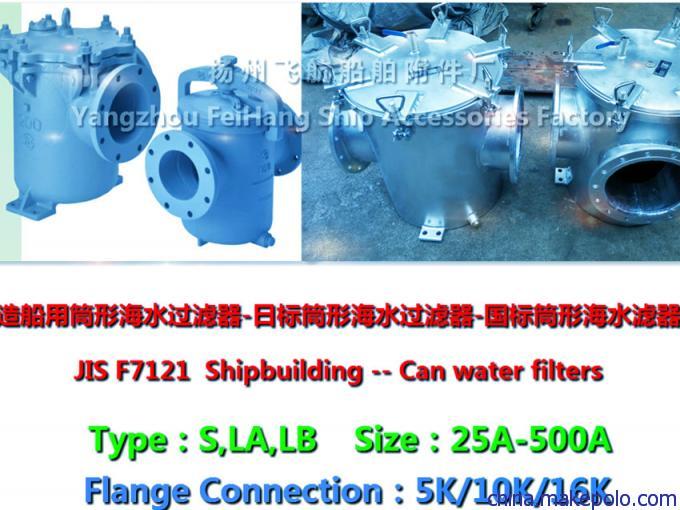

S(Straight type) 直通型日标5K海水滤器-10K日标筒形海水滤器

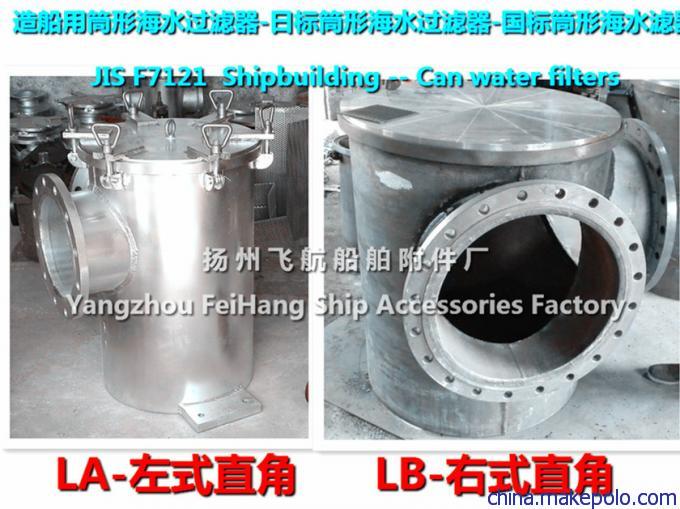

LA-左式直角日标海水滤器-5K日标海水滤器-10K日标海水滤器
LB-右式直角日标筒形海水过滤器-5K日标筒形海水过滤器-10K日标筒形海水过滤器
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日标海水滤器-船用日标筒形海水过滤器-5K日标海水滤器-10K日标海水滤器
产品详细参数表：
Can Water Filter JIS F7121 日标海水滤器-5K日标海水滤器10K日标海水过滤器 | |||||
型号
Type | 规格
Size | 本体材质
Body material | 滤筒形式Filter cylinder form | 滤筒材质
Filter material | 法兰标准
|
S(Straight type) 直通(LA LB)直角 | 25A~500A
（DN25-DN500） | （碳钢） Stainless Steel etc3（不锈钢） | Basket（提篮式） | SS400, SUS304 , SUS316 | JIS 5K 10K |
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日标海水滤器-船用日标筒形海水过滤器-5K日标海水滤器-10K日标海水滤器

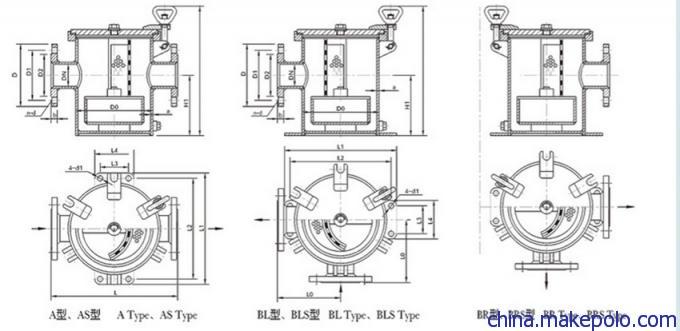

外形图以及具体尺寸参考：
DN mm | d | L | L1 | H | Flange | Weight kg | |||
D | C | n-h | t | ||||||
25 | 25 | 170 | 85 | 180 | 95 | 75 | 4-12 | 14 | 6.15 |
32 | 40 | 190 | 95 | 215 | 115 | 90 | 4-15 | 16 | 8.7 |
40 | 40 | 190 | 95 | 215 | 120 | 95 | 4-15 | 16 | 8.9 |
50 | 50 | 200 | 100 | 240 | 130 | 105 | 4-15 | 16 | 10.92 |
65 | 65 | 250 | 125 | 305 | 155 | 130 | 4-15 | 18 | 19.7 |
80 | 80 | 270 | 135 | 340 | 180 | 145 | 4-19 | 18 | 25.5 |
100 | 100 | 320 | 160 | 400 | 200 | 165 | 8-19 | 20 | 37.6 |
DN mm | d | L | L1 | H | Flange | Weight kg | |||
D | C | n-h | t | ||||||
125 | 125 | 400 | 200 | 485 | 235 | 200 | 8-19 | 20 | 65.5 |
150 | 150 | 460 | 230 | 575 | 265 | 230 | 8-19 | 22 | 93 |
200 | 200 | 550 | 275 | 665 | 320 | 280 | 8-23 | 24 | 148.0 |
250 | 250 | 680 | 340 | 825 | 385 | 345 | 12-23 | 26 | 258.8 |
300 | 300 | 760 | 380 | 920 | 430 | 390 | 12-23 | 28 | 336.6 |
350 | 335 | 820 | 410 | 1030 | 480 | 435 | 12-25 | 30 | 448.3 |
400 | 380 | 880 | 440 | 1135 | 540 | 495 | 16-25 | 30 | 543.0 |
日标海水滤器-船用日标筒形海水过滤器-日标5K海水滤器-日标10K海水滤器:适用于各类船舶的海水冷却系统及中央淡水泠却系统、压载消防系统、给水/供水系统。
●所有滤器法兰接口形式按照指定标准，滤通面积应至少是吸入管口面积的2.6倍
●滤网试验压力应按照以上规格要求做严格的强度和密封试验，保压至少5分钟无泄漏
●每台滤器应当有放气口和排污口，用螺栓堵住
●滤器热浸锌，最小浸锌层重量610g/m2。
●或滤器内表面进行涂塑处理，涂塑层厚度为0.25—0.3mm，外表面分别涂底漆和表漆各二度；
JIS F7121 Can Water Strainer-Can Water Strainer Valves
JIS F日标海水滤器-船用日标筒形海水过滤器-5K日标海水滤器-10K日标海水滤器
通常标记为：
JIS F7121-25S-8：船用筒形水滤器-船用筒形海水滤器-日标筒形海水过滤器
（公称通径为DN25，形式为S型-直通，滤筒眼孔为8mm）
JIS F7121-10K-350：船用筒形水滤器-船用筒形海水滤器-日标筒形海水过滤器-日标10K海水滤器
（公称通径为DN350，形式为S型-直通，法兰标准为10K）

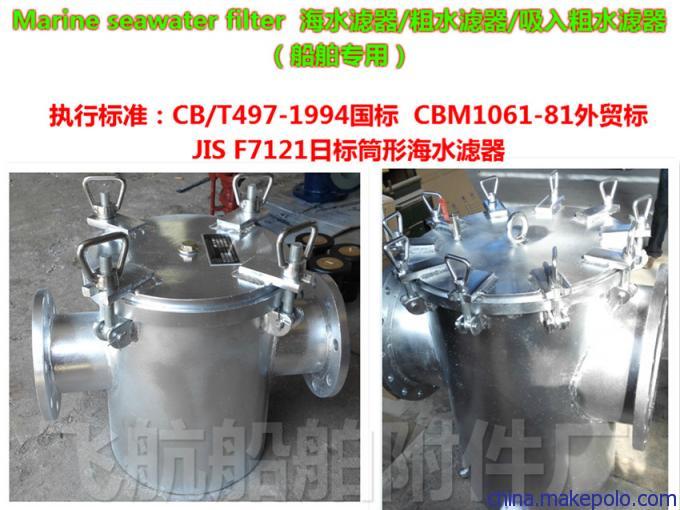

在此我们简单叙述，船用国标海水滤器,船用国标粗水滤器

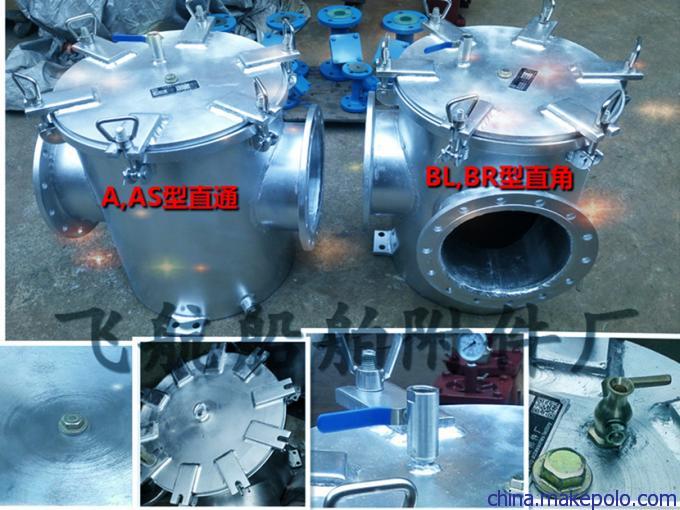

型式 Type | 参考标准 | 公称压力(MPa) | 公称通径(mm) | 适用介质 | |
A、AS | 直通滤器 Straight way filter | CB/T497-94 | 0.1 | 40 ~ 500 | 海水、淡水 |
BR、BRS | 右式直角滤器 Right type right-angle filter | 40 ~ 350 | |||
BL、BLS | 左式直角滤器 Left type right-angle filter | ||||
国标CB/T497-94直通粗水滤器,直通吸入海水滤器通常标记示例:
PN0.1MPa、DN40的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A40 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS40 CB/T497-1994
PN0.1MPa、DN50的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A50 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS50 CB/T497-1994
PN0.1MPa、DN65的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A65 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS65 CB/T497-1994
PN0.1MPa、DN80的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A80 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS80 CB/T497-1994
PN0.1MPa、DN100的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A100 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS100 CB/T497-1994
PN0.1MPa、DN150的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A150 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS150 CB/T497-1994
PN0.1MPa、DN200的A型直通吸入粗水滤器/AS型直通粗水滤器 标记为：
粗水滤器/吸入粗水滤器 A200 CB/T497-1994
直通型粗水滤器/直通型吸入粗水滤器 AS200 CB/T497-1994
CB/T497-94国标船用直角粗水滤器,直角式吸入海水滤器通常标记示例:
PN0.1MPa、DN250的B型右式直角吸入粗水滤器/BS型右式直角粗水滤器 标记为：
直角粗水滤器/直角吸入粗水滤器 BR250 CB/T497-1994
直角式粗水滤器/直角型吸入粗水滤器 BRS250 CB/T497-1994
PN0.1MPa、DN300的B型右式直角吸入粗水滤器/BS型右式直角粗水滤器 标记为：
直角粗水滤器/直角吸入粗水滤器 BR300 CB/T497-1994
直角式粗水滤器/直角型吸入粗水滤器 BRS300 CB/T497-1994
PN0.1MPa、DN350的B型右式直角吸入粗水滤器/BS型右式直角粗水滤器 标记为：
直角粗水滤器/直角吸入粗水滤器 BR350 CB/T497-1994
直角式粗水滤器/直角型吸入粗水滤器 BRS350 CB/T497-1994
