产品实际特点

一、雾化效果好、快干

    1.5-2.0㎜喷枪可正常喷涂，干吸工艺25℃环境下30分钟后可进行吸塑。

二、初粘强度高、耐热性好

    吸塑产品降温后，有较高的剥离强度，养生完成后具有良好耐候性。

使用注意事项
1、板材含水率应控制在8-12%，板材表面应平整、清洁、沟壑清晰、退刀槽明显。
2、将主剂与固化剂按比例混合后，充分搅拌3-5分钟，直至均匀。胶水配制完后，请在30分钟以内用完，当出现变稠、抱团、颗粒现象请不再使用并弃置。（室内气温越高，时间越短）。
3、喷枪最佳口径1.5-2.0mm；最佳空气压力3-4kgf/cm2，喷枪嘴离被喷表面距离150-250mm，喷胶时成直线移动，使粘合剂厚度均匀一致。
4、干式复合待干时间：25℃用30分钟，35℃用20分钟可完全干透。

5、吸塑前板材需进行空气清理，必要时轻打磨。
6、垫板：垫板面积必须小于工件，垫板厚度必须大于工件厚度，工件间距必须大于2倍（工件高度+垫板高度）。
7、基材、环境、粘合剂温度：15-35℃。
PVC软化温度：80-110℃。

皮料表面张力：34-36达因。

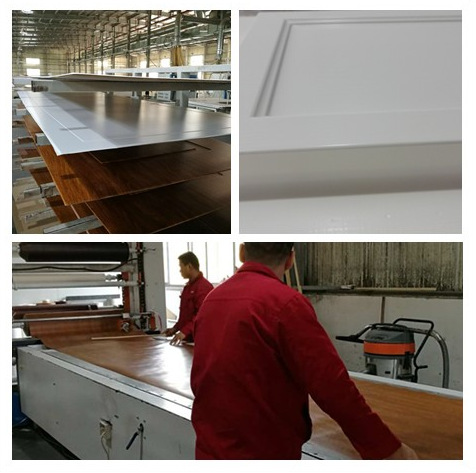

8、设备参数：
加热温度：100-180℃（皮料越厚，温度越高）

加热时间：90-240秒（皮厚、沟深、板厚，则时间长）
降温时间：10-30秒（气温低，加热温度高，则时间长）
9、工件出吸塑机后须待降到不高于室温10℃方可进行修整，卸压后，应陈放一段时间（冬天24小以上；夏天18小时以上），再进入下道加工工序。需要测试时，请至少在3天后测试，以保证测试结果准确。

安全贮存注意事项
1．8-35°C环境下贮藏期为6个月，室温升高将使贮藏期缩短。冬季贮藏温度不低于8°C，使用时遵循先进先出原则。
2．胶粘剂中不可混入杂质，特别注意不可混入油性物质。
3．用胶工具应及时清洗，手或皮肤接触到胶时请用水及时清洗。
