【西门子DP 各种颜色电缆各种型号电缆6XV1830-OEH1O】价格_厂家

西门子DP 各种颜色电缆各种型号电缆6XV1830-OEH1O

不限

￥2

中国深圳

产品属性

图文详情

品牌推荐

品牌

西门子/Siemens

型号

6XV1830-OEH1O

特殊用途

功能化

导体材质

铜

护套材质

PVC

型式

圆形

软硬

软

芯数

2-4不等

拉伸强度

1-不等N

使用温度

-30℃到70℃之间℃

电线最大外径

10-不等mm

标称截面

1-不等mm2

绝缘厚度

1-不等mm

产品认证

iso9001

加工定制

否

工作温度

-30℃到70℃之间

导线面积

0.34mmW

特性阻抗

150Ω　　　　

导体

裸铜丝,1*0.64mm

直流电阻

57.5Ω/km

SIEMENS 深圳市卓畅科技有限公司

深圳市卓畅科技有限公司是一家专注于汽车电子产品研发、生产、销售为一体的高科技民营企业，也是德国西门子自动智能化合作经销商，致力于工业自动化控制领域的产品开发、工程配套和系统集成，拥有丰富的自动化产品的应用和实践经验以及雄厚的技术力量，尤其以 PLC复杂控制系统、传动技术应用、伺服控制系统、数控备品备件、人机界面及网络/软件应用为公司的技术特长，几年来，深圳卓畅科技公司在与德国 SIEMENS公司自动化与驱动部门的长期紧密合作过程中，建立了良好的相互协作关系，在可编程控制器、交直流传动装置方面，为广大用户提供了SIEMENS的新技术及自动控制的优质解决方案。

公司致力于专业推广西门子高性能自动化系统和驱动产品，所经营产品范围包括：LOGO!通用模块；SIMATIC S7-200、S7-300、S7-400系列可编程控制器； SIMATIC HMI面板，工控机，编程器；工业PROFIBUS、以太网及无线通讯等相关产品；正版PCS7 软件、WINCC组态软件、STEP 7编程软件；SITOP工业开关电源；通用型、工程型变频器，直流调速装置等。随着技术的发展和产品的更替，高新产品的出现层出不穷，我公司也紧随西门子脚步争取为广大客户提供最新的自动化产品：SIMATIC S7-1200系列PLC；SIMATIC BASIC HMI面板；G120、G130、G150、S120等全新SINAMICS家族驱动产品；PCS7 V7.1和最新的STEP7 Basic平台软件等。公司各类产品齐全，货量充足，能够满足客户紧急大量现货需求，保证工期进度。

西门子各色电缆

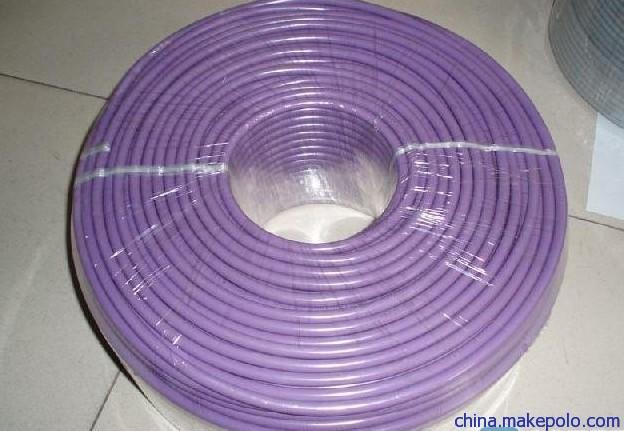

西门子紫色通讯电缆

6XV1830-0EH10西门子电缆参数如下：
导体: 裸铜丝,1*0.64mm导线面积：>0.34mmW
线芯颜色: 绿色-红色
屏蔽层: 铝塑带+镀锡铜丝编织
护套: PVC 3DRX 22X 02R
特性阻抗: 150Ω　　　　
直流电阻: 57.5Ω/km
工作温度: -30℃到70℃之间

6XV1830-0EH10西门子电缆【技术指标】
1、实心裸铜线导体
2芯并合成对
芯线红绿二色。
2、铝箔、裸金属丝编织双层屏蔽
PVC外护套
阻燃,外观紫色。
3、符合VDE 0472标准；B类试验（IEC332.1）。
4、带米标识
分100米、200米、300米包装
500米、1000米木轮包装。
5、工作参数：单线传输最大规格：1000m
加中继器可延长至10000m
PROFIBUS-DP西门子总线电缆
6XV1830-0EH10西门子电缆其它介绍：
1．借助于其双屏蔽层
尤其适用于安装在易受电磁干扰的工业环境中
2．通过总线终端的接地触点的外包层
可实现接地的连续性
3．按米销售
4．当连接各站时
应确保数据线不要拧绞
系统在高电磁发射环境（如汽车制造业）下运行应使用带屛蔽的电缆
屏蔽可提高电磁兼容性（EMC）。
5．如用屏蔽编织线和屏蔽箔
应在两端与保护接地连接
并通过尽可能的大面积屏蔽接线来复盖
以保持良好的传导性。另外建议数据线必须与高压线隔离。
6．超过500Kbit/s的数据传输速率时应避免使用短截线段
应使用市场上现有的插头可使数据输入和输出电缆直接与插头连接
而且总线插头可在任何时候接通或断开而并不中断其它站的数据通信。PROFIBUS-DP西门子总线电缆
6XV1830-0EH10西门子电缆其它介绍：
1．借助于其双屏蔽层
尤其适用于安装在易受电磁干扰的工业环境中
2．通过总线终端的接地触点的外包层
可实现接地的连续性
3．按米销售
4．当连接各站时
应确保数据线不要拧绞
系统在高电磁发射环境（如汽车制造业）下运行应使用带屛蔽的电缆
屏蔽可提高电磁兼容性（EMC）。
5．如用屏蔽编织线和屏蔽箔
应在两端与保护接地连接
并通过尽可能的大面积屏蔽接线来复盖
以保持良好的传导性。另外建议数据线必须与高压线隔离。
6．超过500Kbit/s的数据传输速率时应避免使用短截线段
应使用市场上现有的插头可使数据输入和输出电缆直接与插头连接
而且总线插头可在任何时候接通或断开而并不中断其它站的数据通信。

· PROFIBUS FC 标准电缆GP:
标准总线电缆专门为快速安装而设计的

· PROFIBUS FC 标准电缆 IS GP：
具有特殊设计的标准总线电缆，用于快速安装本质安全分布式 I/O 系统

· PROFIBUS FC 快速连接高强度电缆：
专门设计用于腐蚀环境和苛刻机械负荷条件

· PROFIBUS FC 食用电缆：
该种电缆使用 PE 外套材料，因此适用于食品和烟草行业。

· PROFIBUS FC 接地电缆：
专用于地下敷设。它不同于装备有附加外套的 PROFIBUS 总线电缆

· PROFIBUS FC软电缆
柔性（绞合导线）、无卤素总线电缆，带聚氨酯护套，可偶然移动

· PROFIBUS FC 拖缆:
专用于在拖缆中强制运动控制的总线电缆，例如在连续运动的机器部件中（绞合导线）

· PROFIBUS FC FRNC 电缆：
双芯屏蔽，阻燃设计，无卤总线电缆，有一个共聚物外壳 FRNC（阻燃无腐蚀）

不采用快速连接技术的总线电缆（取决于结构类型）

· PROFIBUS 彩色电缆:
软总线电缆（成束线），用于花彩线。
用于圆电缆，推荐用于电缆运输车模式

· PROFIBUS 扭转电缆
高度灵活用总线电缆：
用于移动机器部件的拖缆（绞线）
（在长 1 m电缆上能至少扭转 500 万次，± 180o)?

· PROFIBUS 混合电缆 GP:
适合拖曳的坚固混合电缆，带有两条用于数据传输的铜导线和两条用于 ET 200pro 的电源的铜导线

· SIENOPYR FR 船用电缆
无卤素、抗踩压、阻燃、经过船级社认证的光纤电缆，可安装在船甲板及船舱内。按米销售

详细信息

PROFIBUS，是一种国际化、开放式、不依赖于设备生产商的现场总线标准。PROFIBUS传送速度可在 9.6kbaud~12Mbaud范围内选择且当总线系统启动时，所有连接到总线上的装置应该被设成相同的速度。广泛适用于制造业自动化、流程工业自动化和楼宇、交通电力等其他领域自动化。PROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。

Profibus作为业界应用最广泛的现场总线技术，除具有一般总线的优点外还有自身的特点，具体表现如下：
（1）最大传输信息长度为255B，最大数据长度为244B，典型长度为120B。
（2）网络拓扑为线型、树型或总线型，两端带有有源的总线终端电阻。
（3）传输速率取决于网络拓扑和总线长度，从9.6Kb/s到12Mb/s不等。
（4）站点数取决于信号特性，如对屏蔽双绞线，每段为32个站点（无转发器），最多127个站点带转发器。
（5）传输介质为屏蔽/非屏蔽双绞线或光纤。
（6）当用双绞线时，传输距离最长可达9.6km，用光纤时，最大传输长度为90km。
（7）传输技术为DP和FMS的RS-485传输、PA的IEC1158-2传输和光纤传输。
（8）采用单一的总线方位协议，包括主站之间的令牌传递与从站之间的主从方式。
（9）数据传输服务包括循环和非循环两类。

典型的工厂自动化系统应该是三级网络结构，基于现场总线Profibus-DP/PA控制系统位于工厂自动化系统中的低层，即现场级和车间级。现场总线Profibus是面向现场级和车间级的数字化通信网络。
1.现场设备层
2.车间监控层
3.工厂管理层

PROFIBUS自动化设备

过程控制系统 SIMATIC PCS 7
过程控制系统 Freelance2000
过程控制系统 IndustrialIT
过程控制系统 HOLLiAS MACS-S
过程控制系统 HOLLiAS MACS-F
过程控制系统 WebField ECS-700
过程控制系统 TiSNet-XDC800
过程控制系统 FB-3000
PLC可编程控制器 SIMATIC S400
PLC可编程控制器 SIMATIC S300
PLC可编程控制器 AC 800M
PLC可编程控制器 AC 500
PLC可编程控制器 HOLLiAS LK
PLC可编程控制器 HOLLiAS LM
PLC可编程控制器 System 300V/S
链接器 6ES7 157-0AA81-0XA0
DP/PA耦合器 6ES7157-0AA82-0XA0
DP/PA耦合器 6ES7157-0AD81-0XA0（110mA ia）
DP/PA耦合器 AP.ACC-1101
DP/PA耦合器 AP.ACC-1103
PA压力变送器 WNK 71
PA压力变送器 WNK 72
PA压力变送器 WNK 75
PA压力变送器 WNK 78
PA压力变送器 SITRANS
PA压力变送器 PMC/PMP/PMD
PA压力变送器 2600/2010
PA压力变送器 3051
DP阀门定位器 FY303
DP阀门定位器 TZID-C
PA阀门定位器 SIPART PS2
PA阀门定位器 SP300
PA阀门定位器 ECKARDT SRD991
PA阀门定位器 HVP
DP流量计 FT2
DP流量计 Promass 83
PA流量计 SITRANS F
PA流量计 Promass/Promag/Prowirl
PA流量计 FMT200
PA流量计 MFE-S
PA温度变送器 WNK 6T
PA温度变送器 SITRANS T3K PA
PA温度变送器 TS
PA温度变送器 TMT184
PA物位计 SITRANS L
PA物位计 FMR/EMP/DB
PA物位计 VEGASON
PA物位计 FLEX40
DP电缆 6XV1830-OA(E)H10
DP电缆 YR47052
DP电缆 74220002
DP电缆 300 830-1EH10
PA电缆 6XV1830-5A(E)H10
PA电缆 74220001
PA电缆 300 830-5FH10
PA电缆 PANC
PA电缆 Belden3076F
电缆接头 PROFIBUS
电缆接头 6ES7972
电缆接头 WAGO-I/O-SYSTEM755
电缆接头 PROFIBUS
终端电阻 PROFIBUS
终端电阻 AP.ACC-1110
中继器 6GK1905-6AA00
中继器 ProfiHub A5
中继器 VTF1R-P
中继器 FIELDLINE
通信卡 CP5511
通信卡 CP5611
通信卡 CP5613
通信卡 CP5614
通信卡 CIF、cifX

产品类型描述	PROFIBUS FC 标准电缆	PROFIBUS FC 标准电缆 IS GP	PROFIBUS FC 高强度电缆	PROFIBUS FC ‏食品行业电缆
适合的用途	多功能	通用电缆，用于本质安全分布式 I/O 系统	用于腐蚀环境及机械应力严重的工况	食品、饮料和烟草制造业
电缆名称	02YSY (ST) CY 1 × 2 × 0.64/2.55-1 50 KF 40 FR VI	02YSY (ST) CY 1 × 2 × 0.65/2.56 BL KF40 FR	02YSY (ST) CY 1 × 2 × 0.64/2.55-150 KF 40 FR VI	02YSY (ST) C2Y 1 × 2 × 0.64/2.55-1 50 KF 40
电气数据
单位长度的衰减测量
· 16 MHz 时最大	42 dB/km	42 dB/km	42 dB/km	42 dB/km
· 4 MHz 时最大	22 dB/km	22 dB/km	22 dB/km	22 dB/km
· 38.4 kHz 时最大	4 dB/km	4 dB/km	4 dB/km	4 dB/km
· 9.6 kHz 时最大	2.5 dB/km	2.5 dB/km	2.5 dB/km	2.5 dB/km
9.6 kHz 下的特征阻抗	270 Ω	270 Ω	270 Ω	270 Ω
· 9.6 kHz 下特征阻抗的相对对称误差	± 10%	± 10%	± 10%	± 10%
38.4 kHz 下的特征阻抗	185 Ω	185 Ω	185 Ω	185 Ω
· 38.4 kHz 下特征阻抗的相对对称误差	± 10%	± 10%	± 10%	± 10%
特征阻抗，3 MHz ...20 MHz 时	150 Ω	150 Ω	150 Ω	150 Ω
· 特征阻抗的相对对称公差，3 MHz ...20 MHz 时	± 10%	± 10%	± 10%	± 10%
标称特征阻抗	150 Ω	150 Ω	150 Ω	150 Ω
单位长度的回路电阻，最大值	110 Ohm/km	110 Ohm/km	110 Ohm/km	110 Ohm/km
单位长度的屏蔽电阻，最大值	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km	9.5 Ohm/km
1 kHz 下的单位长度电容	28.5 nF/km	28.5 nF/km	28.5 nF/km	28.5 nF/km
工作电压（有效值）	100V	100V	100V	100V
机械数据
护套	西门子特种电缆
· 电缆护套材料	PVC	PVC	PUR	PE
· 电缆护套外径	8 mm	8 mm	8 mm	8 mm
· 电缆护套外径的对称误差	0.4 mm	0.4 mm	0.4 mm	0.4 mm
· 电缆护套的颜色	紫色	蓝色	紫色	黑色
环境温度
· 工作期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
· 运输期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
· 存储期间	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
· 安装时	-40 ... +75 °C	-40 ... +75 °C	-40 ... +60 °C	-40 ... +60 °C
弯曲半径
· 可进行一次弯曲，最小允许值	75 mm	75 mm	75 mm	75 mm
· 可进行重复弯曲，最小允许值	150 mm	120 mm	150 mm	150 mm
最大张力负荷	100 N	100 N	100 N	100 N
单位长度重量	76 kg/km	80 kg/km	73 kg/km	67 kg/km
燃烧特性	阻燃性符合 IEC 60332-3-24 Category C	阻燃性符合 IEC 60332-3-24 Category C	阻燃性能符合标准 IEC 60332-1	可燃
耐化学腐蚀
· 耐矿物油	有条件耐受	有条件耐受	耐受性	有条件耐受
· 耐油脂	有条件耐受	有条件耐受	有条件耐受	有条件耐受
抗紫外线辐射	耐受性	耐受性	耐受性	耐受性
产品性能
· 无卤素	X	X	X	X
· 不含硅树脂	√	√	√	√
FastConnect 电气连接型号	√	√	√	√
UL 认证/额定值 300 V	√/CMG/CL3/防晒	√/CMG/CL3/防晒	√ /CMX	X
UL 认证/额定值 600 V	√	√	X	X

西门子控制电缆

西门子特种电缆

远端串音防卫度：150kHZ时指定组合的功率平均值大于69dB/km通讯电缆防火措施　　一：电力电缆、控制电缆、通讯电缆应分沟分层敷设，电缆沟按标准设置防火墙并加标志，电缆外层应加防火堵燃材料。严禁动力电缆和通讯电缆混放。
二：所有穿越墙壁、楼板和电缆沟道而进入控制室、电缆夹层、控制柜及仪表盘等处的电缆孔洞；电缆廊道的端部；电缆竖井的底部入口处及上端穿越楼板处；均应进行封闭。
三：开敞的电缆沟应用完整、坚固的盖板盖好。电缆层、沟内应保持清洁，不准堆放杂物和垃圾，附近有明火作业时，应采取措施防止火种进入电缆层、沟内。
四：敷设电缆应避免接近热源，避免与蒸汽管道平行或交*，热管道的隧道或沟内，不能敷设电缆，如需敷设，应采取隔热措施。
五：在电缆沟根据电缆的环境特点和重要性程度，给合运行可靠、维护方便和经济合理的原则，在可能的情况下，选用具有难燃性的电缆。
六：严格按照有关规程，定期对运行的电缆进行检查、试验和检修，层沟内的照明及消防设施应经常保持良好状态。
七：在电缆沟内或电缆井内，使用喷灯注意事项： 西门子特种电缆
1、不熟悉喷灯使用安全注意事项的人员不准擅自使用喷灯。
2、喷灯在使用前必须检查油筒是否漏油，喷火咀有无堵塞，丝扣是否漏气，油量是否过
多（不应超过油筒容积3／4），加油的螺丝是否拧紧，否则不准点火。
3、喷灯在使用中应遵守下列规定：
（1）、点火时不准把喷咀对着人或易燃品。 西门子特种电缆
（2）、油筒内压力不可过高。使用煤油或酒精的喷灯禁止注入汽油。
（3）、尽可能在空气流通的地方工作。在易燃品和易爆品的附近及靠近变压器，油开关的地方不准使用喷灯或点明火。
（4）不准把喷灯放在温度高的物体上。
（5）喷灯加油、放油以及拆卸喷火嘴或其他零件等工作，必须待喷火嘴冷却泄压后再进行。
（6）喷灯用完后、应放尽压力，待冷却后方可放入工具箱内。
（7）使用喷灯时，火焰与导电部分距离不应小于，电压在10千伏及以下：1.5米，10千伏以上：3米
无线连接和Profibus DP通讯

无线连接和Profibus DP通讯 西门子特种电缆

如今，创新型机床设备大多都采用了模块化技术、分散式控制技术和柔性技术。它们的设计和结构符适用户的使用要求，以用户为主导和符合未来发展需要。例如，分散式配置的控制系统简化了整个工作流程，从方案设计、规划设计到性能测试直至调试验收的全过程皆进行简化。此时，Profibus DP现场总线系统便是快速掌控各个模块的基础和保障，这也适用于移动应用或动态安装调试：将数据传送给运动、旋转或移动的机床及设备部件。长期以来，这些数据传送的工作都是由母线、汇流环、数据光栅、托板链或高柔性的电缆进行完成。在机床设备的发展历程中，也出现过一些无线通讯、能和谐集成到现有标准通讯网络中的“孤岛”。例如蓝牙技术（IEEE802.15.1）就是一种高可靠性和安全的接口技术，在汽车制造领域中得到了广泛的推广使用，作为产业标准，它提供了抗干扰的数据通讯和短程无线网络功能。

编址：就是对输入/输出模块上的I/O点进行编码，以便程序执行时可以唯一地识别每个I/O点。

编址方法

1．数字量I/O点的编址是以字长为单位，采用标志域（I或Q）、字节号和位号三部分的组成形式，在字节号和位号之间以点分隔，习惯上称做字节·位编址。每个I/O点就有了唯一的识别地址，地址的表示如图：

Q	1	·	5
标志域（数出Q、数入I）	字节地址	字节号和位号的分隔点	字节中位的编号（0_7）

数字量输入输出的字节和位编址都是从0开始，每个位都是0~7，共8位。

2．模拟量I/O编址是以字长（16位）为单位。在读写模拟量信息时，模拟输入输出按字单位读写。模拟输入只能进行读操作，而模拟输出只能进行写操作，每个模拟输入输出都是一个模拟端口。一模拟端口的地址由标志域（AI/AQ）、数据长度标志（W）以及字节地址（0~30之间的十进制偶数）组成。模拟端口的地址从0开始，以2递增（如：AIW0、AIW2、AIW4等），对模拟端口奇数编址是不允许的。地址的表示如图：
