美国OIS公司 3731D沉积物剖面成像仪

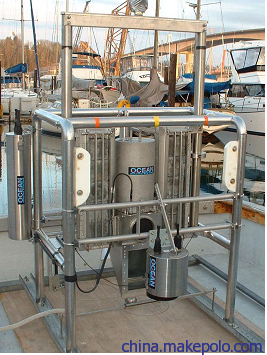

完整版本的系统，带可选的Plan View照相机

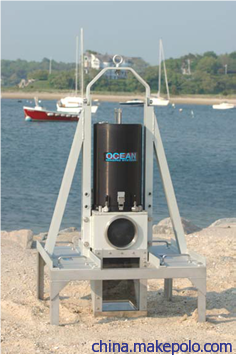

       基础版本，结构紧凑轻便

      美国海洋图像系统（Ocean Imagine System）公司生产的3731-D型远程海底生态监测（REMOTS，Remote Ecological Monitoring of the Sea Floor）沉积物剖面成像仪（SPI，Sediment Profile）可以提供原位的水和沉积物界面之间的图像，用以研究二者间的相互作用。

      SPI获得数据是水和沉积物界面之间垂直剖面的图像，有别于传统的水下成像设备，其光学系统不受现场水质和光路中空气和水蒸气的影响，所以图像的形成和质量跟水的可见度和光线无关。每次曝光都能获得沉积物剖面多达320 cm2面积的高分辨率的图像。目前该设备在在世界范围内都已经成功布放，并且获得了数万张高质量的图像。

      3731-D有耐压1000m和4000m两种版本，是世界上可用于大洋的SPI。

      在美国，SPI已经成为了一种非常成熟的技术，可以提供许多创新的海洋环境监测方案和具有成本效益的解决方案。在过去的20多年里，SPI已被广泛用于监测的疏浚物的处置对环境的影响，表征沉积物质量，寻找污染 “热点”。该光学取芯装置作品像倒置潜望镜和以高20厘米的海底断层图像。除了在美国应用，SPI也在世界各地有着广泛的应用，如加拿大，爱尔兰，意大利，新西兰，中国（香港，广州），阿塞拜疆等。香港政府在建设新赤角机场时，用SPI全港监控大规模疏浚/土地复垦。

SPI可以用来观察以下数据：

晶粒的种类（砾石，沙子，淤泥，粘土）和尺寸范围

小规模表面边界的粗糙度

沉积环境侵蚀的证据，高、低动能区的识别

疏浚材料厚度

表观氧化还原电位的不连续性（ARPD, apparent redox potential discontinuity）的深度

地下的甲烷气体气泡

有机体的泥沙指数计算，人为干扰梯度映射的快速识别和构建

表面微生物聚集

底内动物演替

过量的有机负荷和高泥沙需氧量的证据

它已被用于检测在与污水排放，热羽流放电和映射对栖息地和泥沙质量的影响，用于研究海底无氧区域底栖生物的变化。

SPI和侧扫声纳的共同使用已被有效的应用于大规模快速侦察测量并获取详细的地形特征。

技术参数

CCD：2400万像素（6000×4000）

光路：35mm Nikkon透镜，f/2光圈

取景面积：21.6×15.2cm

存储：SD卡，16G，可存储500张高分辨率图像

耐压：1000m，4000m

材质：全不锈钢，下部框架为镀锌不锈钢和玻璃纤维。也可以做成铝制框架

拍照功耗：6w/s

高度：168cm

长度：91cm，159 cm（带底部框架）

重量：236 kg，加上所有全部配重后349kg

宽：66 cm，142cm（带底部框架）

供电：内置12V可充电氢镍电池，3Ah

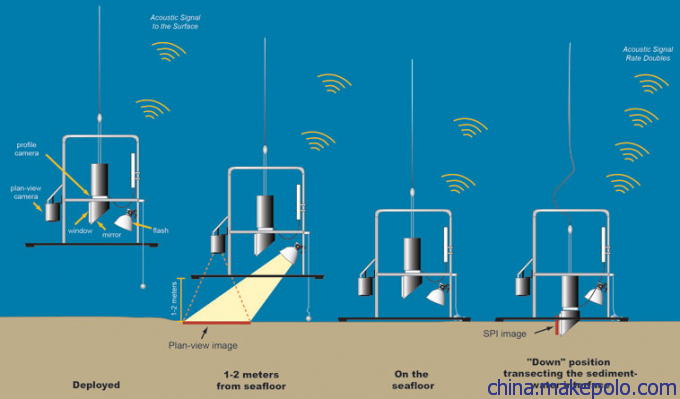

工作原理示意图
