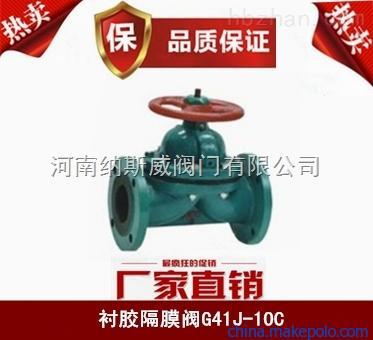

G41J衬胶隔膜阀
产品概述
G41J衬胶隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。适用于非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 G41J衬胶隔膜阀结构图 隔膜阀基本结构 1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。 2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。 3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。” 衬胶隔膜阀设计规范 遵循GB/T 12239，BS 5156标准 衬胶隔膜阀驱动方式 手动衬胶隔膜阀、气动衬胶隔膜阀(常开或常闭)、电动 衬胶隔膜阀 |
衬胶隔膜阀主要零部件材料表 |
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 隔膜 | FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶） | |||||
5 | 支架 | PTFE(F4) | CF8 | CF8 | |||
6 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
7 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 手轮 | WCB | WCB | WCB | |||
衬胶隔膜阀主要外形和连接尺寸 |
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 | 4-φ14 |
20 | 3/4 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 | 4-φ14 |
25 | 1 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 | 4-φ14 |
32 | 5/4 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 | 4-φ18 |
40 | 3/2 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 | 8-φ18 |
125 | 5 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 680 | 370 | 335 | 310 | 3 | 24 | 12-φ28 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-φ23 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
产品名称 | G41J直通衬胶隔膜阀 |
产品型号 | G41J |
公称通径 | DN15-300mm |
压力范围 | 1.6MPa |
阀体材质 | 铸铁、铸钢、不锈钢 |
性能参数：
型号 | 公称压力Mpa | 实验压力（Mpa） | 工作压力（Mpa） | 适用温度 | 适用介质 | |||
阀体强度 | 密封面 | |||||||
G41J-6 | 0.6 | 0.9 | 0.66 | 0.6 | 0.4 | 0.25 | 小于等于80摄氏度 | 一般腐蚀性介质 |
G41J-10 | 1.0 | 1.5 | 1.1 | 1.0 | ||||
主要外形及连接尺寸：
型号 | 公称尺寸DN | 外形及连接尺寸mm | ||||||
L | D1 | D | Do | Z-φd | H | H1 | ||
G41J-6 | 25 | 145 | 85 | 115 | 120 | 4-14 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-18 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 4-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-18 | 384 | 464 | |
200 | 570 | 295 | 335 | 400 | 8-23 | 518 | 638 | |
250 | 680 | 350 | 390 | 500 | 8-23 | 598 | 734 | |
300 | 790 | 400 | 440 | 560 | 12-23 | 698 | 778 | |
350 | 900 | 460 | 500 | 560 | 12-23 | 723 | 883 | |
400 | 1000 | 515 | 565 | 640 | 16-23 | 868 | 1078 | |
G41J-10 | 25 | 145 | 85 | 115 | 120 | 16-25 | 121 | 135 |
32 | 160 | 100 | 135 | 120 | 4-14 | 132 | 150 | |
40 | 180 | 110 | 145 | 140 | 4-18 | 156 | 176 | |
50 | 210 | 125 | 160 | 140 | 4-18 | 169 | 195 | |
65 | 250 | 145 | 180 | 200 | 4-18 | 202 | 236 | |
80 | 300 | 160 | 195 | 200 | 4-18 | 216 | 256 | |
100 | 350 | 180 | 215 | 280 | 8-18 | 270 | 322 | |
125 | 400 | 210 | 245 | 320 | 8-18 | 338 | 406 | |
150 | 460 | 240 | 280 | 320 | 8-23 | 384 | 464 | |
