清达光电生产的160160液晶模块广泛应用于气体流量计上，该屏内置UC1698控制器，因采用COG封装方式，该屏性能好性价比高，接口并口串口可选，电压为3.3V,显示效果为白底黑字
HGO1601603V5介绍如下
外形尺寸 83.8(W)×76.5(H)×9.6MAX.(T) mm
可视区 60.0(W)×60.0(H) mm
有效区 54.38(W)×54.38(H) mm
点阵 160Dots×160Dots ---
点距离 0.34(W)×0.34(H) mm
点大小 0.32(W)×0.32(H) mm
显示类型 FSTN/正性/半透
显示像素: 黑色
颜色
显示背景: 白色
数据输入格式 8位8080 时序
占空比 1/160 占空比
视角 6点

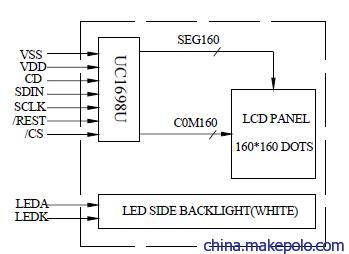

控制 IC UC1698U
背光源 LED白光
工作温度 -20 oC ~70 oC
存储温度 -30 oC ~ 80 oC
接口定义
编号 符号 电平 功能
1 VSS 0V 逻辑地
2 A0 H/L 数据/指令选择：H: 数据 L: 指令
3 /WR L 写信号
4 /RD L 读信号
5 /CS L 片选信号
6 /REST L 复位信号，“L”有效
7 VDD +3.3V 逻辑电源
8-15 DB0-DB7 H/L 数据线
16 K 0V LED 背光源负
17 NC - 空脚
18 A +3.3V LED 背光源正
​
​​
