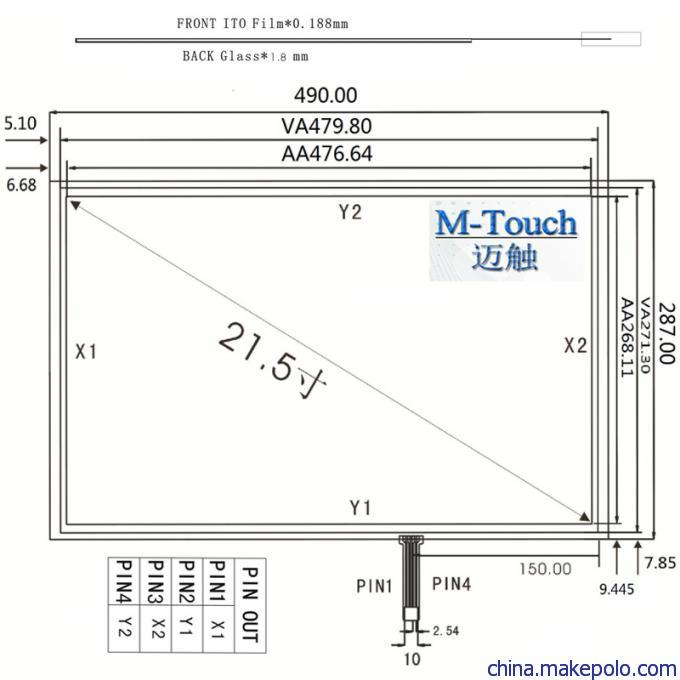

嵌入式21.5寸4线16:9触摸屏工业显示器自助查询机自助购票机外屏

• 产品信息

• 名称： 嵌入式21.5寸4线16:9触摸屏工业显示器自助查询机自助购票机外屏​

• 品牌：  M-Touch

• 货号：DS-104001

• 颜色：常规

• 产品特点

• 1.，  采用先进五线电阻技术，具有抗刮伤硬质涂层。表面聚脂层不再负担精确度判定，具有良好的耐久性和稳定度.

• 2，同时拥有3500万次以上的使用寿命对各种污染具有的适应性，可以抵抗流质、食物和各种杂质。五线电阻的超强环境适应性、稳定性、耐用度，是酒店、餐饮、工业工艺控制和医疗仪器等使用频率高，任务明确的应用系统的标准输入配件。

      . 产品技术参数

  屏幕结构：ITO Film与ITO Glass贴合，中间以DOT点进行隔离

  出线电缆：

  FRC铜缆（扁平的传导线）长度：200mm

  与触摸屏连接位置：

  承受拉力：与屏保持水平2.0千克；与屏垂直1.0千克

  连接方式：5点焊接加胶固定

  折叠：可承受180度叠，10次（113）

  规格：ETC NO.：ET-88T-12-102-C00

  连接器：为2.54mm插座，标准AMP87499-9

  触摸介质： 手指、戴手套的手、笔、信用卡等

  屏幕厚度： 1mm-5mm

  屏幕尺寸：屏幕尺寸 6英寸-21英寸

  分辨率： 分辨率 4096x4096

  响应时间：少于10毫秒（手指输入）

  触摸力度：15-40gr使用硬度为600直径为16mm硅脂状物

  屏幕误差：屏幕误差 小于1[%]

     .产品实拍图

  五线式电阻的工作方式为以ITO Glass的导电层同时负责X轴(水平)及Y轴(垂直)方面的工作， 于ITO Glass 的左右以及上下边缘各印制一条导电线路，于X (Y)轴导电线路的一端加上设定的电压，(一般为+5V)，另一端则为0V(零伏特)，使 X(Y)面形成均匀的电压分布于整个工作面，而ITO Film只当作读取触摸点的电压值的导体，经由控制器度(模拟-数字转换)，得到X，Y轴的坐标值。

  五线式电阻的制作过程极为精密，ITO Glass 的镀膜层必须非常均匀，否则极易造成工作面的电压不均匀分部，使得触摸点的判读错误，甚或造成触控面板无法动作。
