日本三丰LGD线性测微计575-326
575 系列— 带有 ABSOLUTE 线性编码器
LGD
LGD 超小型 ABS 线性测微计适于在特别狭小的空间进行测量。原点一旦被设置，就不会丢失。
特点:
1.传感器中使用绝对标尺，其原点即使在电源关闭的情况下也可以保持。
2.工厂车间。优秀的尘 / 水防护等级达到 ( IP66 )防护等级。
3.超薄设计使其能在非常狭小的空间内安装。
4.测杆导轨使用高精度线性滚珠轴承以获得非常平滑的运动效果和超长耐用性。
5.良好的滑动持久性可至少使用 1.5 千万次往复 ( 内部测试 ) 。
6.防振动与碰撞的最大允许加速值 : 100G( 11ms ) ( IEC60068-2-27 ) 。
技术参数
精度: 参见性能参数 ( 不包括量化偏差 )
分辨率: 10μm
长度基准: 电容型 ABSOLUTE 线性编码器
最大反应速度 : 无极限
测针:  ø3mm 硬质合金
轴套:  ø8mm 或  ø15mm
轴承类型: 线性滚珠轴承
测力: 参见性能参数
输出信号: 数显输出
外部输入: 原点设置信号
( Absolute 原点位置可外部改变 )
尘／水防护等级: 达到 IP66 防护标准
标准附件
538610:带扳手的测头(用于测量范围为10mm型号)
210187:带扳手的测头(用于测量范围为25/50mm型号)
连接器
​
选件
气动装置
用于测量范围为 10mm  型号 : No.02ADE230
用于测量范围为 25mm  型号 : No.02ADE250
用于测量范围为 50mm  型号 : No.02ADE270
*  所需压力 : 0.2 - 0.4MPa
*  送风时，测杆伸长
塑料橡胶套管 ( 备用 )
用于测量范围为 10mm  型号 : No.238772
用于测量范围为 25mm  型号 : No.962504
用于测量范围为 50mm  型号 : No.962505
推力轴套套装
用于测量范围为 10mm  型号 : No.02ADB680
推力轴套 : No.02ADB681
锁紧螺母 : No.02ADB682
用于测量范围为 25/50mm 型号 : No.02ADN370
推力轴套 : No.02ADN371
锁紧螺母 : No.02ADB692
*  外部尺寸在产品的尺寸图中有所描述
*  推力轴套套装由推力轴套与锁紧螺母组成。需要专门的扳手将其拧紧。若使用多个测微仪，则每个测微仪需要一个推力轴套套装和一个专门的扳手。
扳手
用于测量范围为 10mm  型号 : No.02ADB683
用于测量范围为 25/50mm 型号 : No.02ADB693
数显电源装置 : 965275*
*  为区分交流电源电缆，在货号后加上以下后缀 ( 如：965275A ) : A 适于 UL/CSA, D 适于 CEE, E 适于 BS, F适于 SAA, DC 适于中国、 K  适于 KC ，无后缀适于JIS/100V

性能参数:

*1:  货号的最后一位表示特殊电缆长度。 ( CM )

*2:  绝对原点接近于出厂时设的最低点。

*3: 2mm 电缆线。

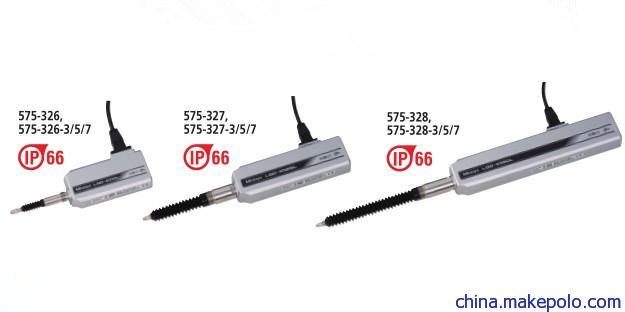

产品图片：

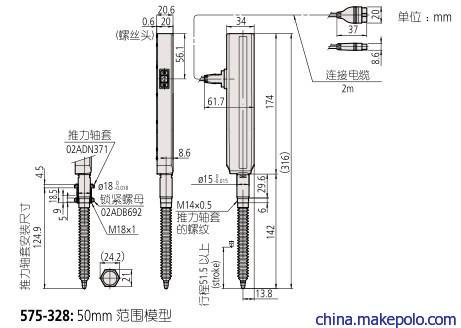

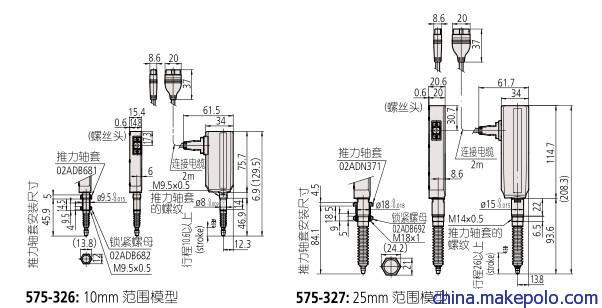

产品尺寸：

​
​
