西宁CARX铸钢复合式密封排气阀批发
深圳市金口阀门有限公司
中国 深圳
产品属性
图文详情
品牌推荐
品牌
金口
型号
CARX
作用和用途
排气阀
驱动方式
自动阀
连接形式
法兰
压力环境数值
0.6~6.4MpaMPa
产品口径：
DN20～DN100
产品名称：复合式排气阀
产品型号：CARX
产品口径：DN20～DN100
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
复合式排气阀概况:
本产品用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
复合式排气阀适用范围
复合式排气阀是自主设计、开发、制造的一款产品，其应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。为此就延生出排气阀这一名词,在日常生活也解决了不少问题.
复合式排气阀作用原理:
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。复合式排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。复合式排气阀采用特定的浮球直径，使得它产生的气流动力能维持浮球在气流经过时开启（悬浮），实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度的圆锥体，可做到不管气压多大、气流速度多高，排气口不会被吹堵。
工作原理
主要是利用水对浮球的浮力作用,当排气阀水位上升,在排气的同,浮属到水的浮力作用,自动上浮,直到与排气口的密封面接,到一定压时球会自动关闭,当阀内水位降低时,球会随水位下降而下降,这时就会通过排气口向管道注入大量空气,此阀同属于自动阀门。当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于排气阀的检修。
复合式排气阀结构与用途:

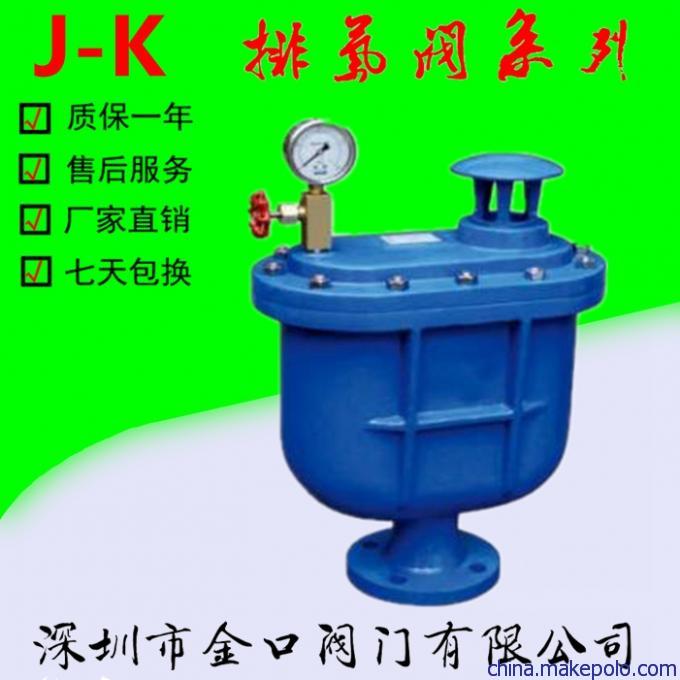

本阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。
本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
优点
产品型号：CARX
产品口径：DN20～DN100
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
复合式排气阀概况:
本产品用于管路上的最高点或有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体产生动热引起气体，形成短路，使管道出水容量达不到要求，其次，管道运转时出现停电、停泵管道会出现负压力，而会引起管道振动或破裂，排（吸）气阀就迅速把空气吸入管内，防止管道振动或破裂。
复合式排气阀适用范围
复合式排气阀是自主设计、开发、制造的一款产品，其应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。为此就延生出排气阀这一名词,在日常生活也解决了不少问题.
复合式排气阀作用原理:
当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水浮球被浮起，传动塞头至关闭位置，停止大量排气；当管内水正常输送时，如有少量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气则由小孔排出。当抽水机停止，管内水流空时，或遇管内产生负压时，此时塞头开启，吸入空气确保管线安全。复合式排气阀是利用伯努利理论制造的一种能够在气流下保持全开，当实心水柱上升时，浮球能够马上被浮起并严密封闭排气口的浮球式排气阀。复合式排气阀采用特定的浮球直径，使得它产生的气流动力能维持浮球在气流经过时开启（悬浮），实心水柱上升时产生的浮力又能使其浮起，配之入口处以一个合适角度的圆锥体，可做到不管气压多大、气流速度多高，排气口不会被吹堵。
工作原理
主要是利用水对浮球的浮力作用,当排气阀水位上升,在排气的同,浮属到水的浮力作用,自动上浮,直到与排气口的密封面接,到一定压时球会自动关闭,当阀内水位降低时,球会随水位下降而下降,这时就会通过排气口向管道注入大量空气,此阀同属于自动阀门。当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于排气阀的检修。
复合式排气阀结构与用途:
本阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。
本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
优点
复合式排气阀使用性能可靠,可以将管道中的大量空气、系统运行中的少量气体,高速排到外界空气中。维修方便,复合式排气阀可方便地从系统上卸下进行维护,而系统中的水不会流出,所以不必排空系统。只排气、不排水,汽、水分离盘设计采用特殊的结构,保证排气时绝不排水。只要系统有压力,复合式排气阀就会连续不断地排气。
复合式排气阀零件材质 序 号 名 称 材 质 1 阀 体 HT200 2 阀 盖 HT200 3 浮 球 SUS 304 4 杠杆架 铸铜ZH59 5 杆 铸铜ZH59 6 塞 头 丁睛橡胶NBR 复合式排气阀主要外形及连接尺寸 型 号 公称通径 尺 寸(mm) H L L1 D D1 D2 z-φd CARX-1.0 20 375 290 180 105 75 55 4-12 25 375 290 180 115 85 65 4-14 50 480 360 205 160 125 100 4-14 80 520 405 245 195 160 135 4-18 100 530 405 245 215 180 155 4-18
DN(mm)
CARX-1.6
