GKQZ抗震钢结构网架球型支座 支持定制

支座性能

A）竖向承载力：支座竖向承载力分为33级，0.4MN~60MN.在竖向设计承载力作用下，支座压缩变形不大于支座总度的2%，钢盆盆环上口径向变形不大于盆环外径的0.05%。

B)水平承载力：固定支座和单向活动支座非滑移方向的水平承载力不小于支座承载力的10%。

C)转角：支座竖向转动角度不小于0.02rad。

D)位移：双向活动支座和单向活动支座顺桥向位移量分为五级：±50mm。±100mm，±150mm，±200mm，±250mm，双向活动支座横桥向位移量为±50mm。当有特殊要求时，可按实际需要调整位移量。

GKQZ抗震钢结构网架橡胶支座支持定制

1、支座的安装方案、连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。

2、下部钢筋砼柱的标号不得低于C40级。

3、柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。

4、活动支座根据设计需要在上支座板与滑板之间设置偏值。

5、支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。

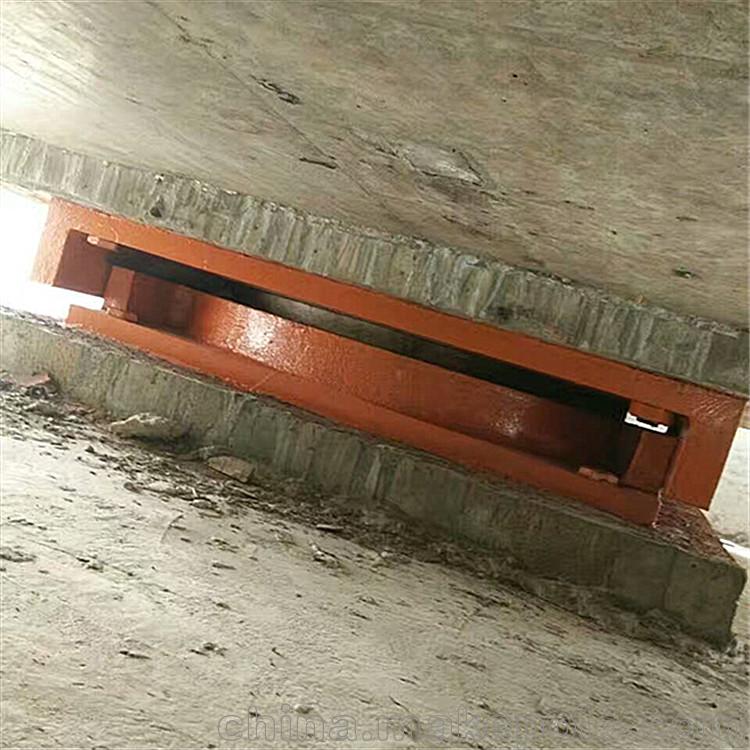

6、安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。

7、支座中心线应与主梁中心线及下部结构安装线重合。

8、支座安装就位后，底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。

9、支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装就位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
