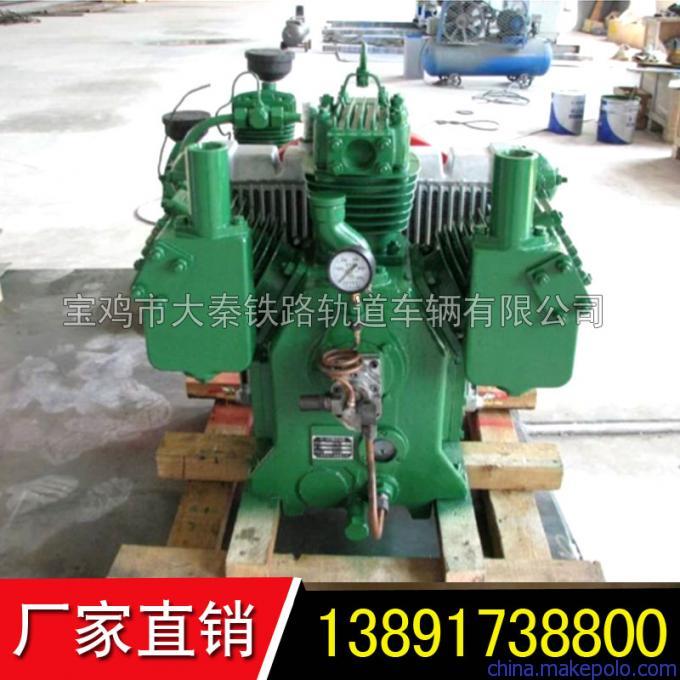

铁路秦岭轨道车专用空压机 NPT5 (Z－2.49)
宝鸡大秦铁路轨道车辆有限公司
中国 宝鸡
产品属性
图文详情
品牌推荐
品牌
DQ
型号
NPT5
类型
火车配件
加工定制
否
产地
陕西宝鸡
外形尺寸
550X650X600mm
重量
30kg
空压机
NPT5
空压机皮带
JY290;机;B2690
空压机胶管
JY290;机;22×1100 M36×2
空压机滤芯
160×125×100
空压机变压器
JBK3Z-100
型 式：立 式 气 缸 数量 公称容积流量：2．4m3／min 一级气缸 2 进 气 压 力：lOOkPa(绝压) 二级气缸 1 额定排气压力：900kPa ’ 气缸直径 额 定 转 速：980r／min 一级气缸 125毫米 轴 功 率：≤19kW 二级气缸 101.6毫米 润 滑 油温度：≤80气 活塞行程 130毫米 旋 转 方 向：顺时针(联轴器端看) 冷却方式 风冷 润 滑 油：HSl3压缩机油 净 重 370kg 润 滑 油压力：400kPa±10％ 外形尺寸 (853x610x910)
主要用于铁路机车的制动与鸣笛。
1、结构： 本压缩机是三缸，立式、风冷，两级压缩的活塞式空气压缩机，原动机通过联轴器将动力输入，带动压缩机曲轴按指定方向旋转。曲轴两端各有一个滚动轴承支承，中部的三个曲拐分别装有活塞连杆机构。曲轴的转动使活塞在气缸内做往复运动，气缸顶部装有气阀。气阀通过气缸盖压紧在气缸上。气缸盖的进、排气腔分别与气阀的进排气部分相通。冷却器是用来冷却一级压缩空气的。一端与一级排气部分相接；另一端又将冷却后的压缩空气送入二级进气阀。 为了各运动部件的润滑，在曲轴前端装有油泵，用压力油对各部进行润滑。 在联轴器上方装有轴流式风扇，以使气缸、气缸盖和冷却器冷却。机体下部盛有适量的压缩机油。油面位置由油标显示。
配件目录
适用于各种型号金鹰轨道车、秦岭轨道车
机车空调开关:TK41-4658
司机控制器：TKS9，
压缩空气干燥装置:YKG-2X，干燥能力2m3/min,工作压力9kPa,
蓄电池充电器:BATTERY CHARGER NG7 input:400V~14A output:80V 直流 75A zivan意大利
制动单元：XFD-2
液压马达:OMR160,Hydraulic Motor
测量编码器,ENR1080 2500 01-03
速度控制器:H2B ZAPI,ZAPIMOS
计量泵：221-75 220V ALLDOS 个2
润滑泵： FKMS 速率为1200:1， BEKA 个2
空气滤清器滤芯:P154575,康明斯柴油机 个5
机油滤芯：3101868（康明斯QSX-15）
柴油机发电机皮带5H-7371DF
柴油机发电机皮带4N-8218DF
触摸屏GH-D104P24-T
双臂雨刮器总成:DC50*，24V
起动继电器:JJN3A-24V 声佳牌
点火（钥匙）开关:JK423
离合器中间板（中压盘）:JN162
给风阀安装垫:M-3-A型 个10
喷油泵总成:BH6,B100YS49A(调速器:TQ250/900B48M)
电控阀:TFK5-24 单挡开关:JK931-004 （门灯）
单挡开关:JK931-004 （顶灯） 个20
单挡开关:JK931-004 （仪表灯）
单挡开关:JK931-004 （工作）
单挡开关:JK931-004 （电扇）
单挡开关:JK931-004（百叶窗）
油量表：3806K18-010 标称电压：24V
一系垂向油压减振器:ZS8-C-J3-12型,阻力系数C,50KN·S/M
二系横向液压减振器:ZS8-H-J3-16型,阻力系数C:80KN·S/M
燃油箱盖：直径116mm
油水分离滤芯：15500，
电磁阀（必佳乐）：22DKF3-8T，φ8，0.5-0.95kpa，DC110V，14W
分配阀：distributor valve HYDRWSM060 HYDAC
油过滤器: 1513 0337 01,GX7FF-13，
半球形折角塞门（右）：GCZJB-32-K额定气压1000KPa
燃油箱盖:EDA5000E，雅马哈发电机 个2
581031001816光电式转速传感器： NTQG15B-E
591031001818撒沙电磁阀：MDTW304-10-T31 DN10 0.03~1.0MPA DC24V
燃油箱盖：直径117
调速阀：DRV6-1-10/2，
垂向油压减振器:ZS8-C-J3-12C型,阻力系数30KN.S/M
垂向油压减振器:ZS8-C-J5-14型,阻力系数41KN.S/M
横向油压减振器:ZS8-H-J5-16型,阻力系数35KN.S/M
电子输油泵:康明斯4935095(柴油机型号QSX15)
精密过滤净化器：型号AJ-1/1,容积流量为1m3/min，工作压力为1MPa，外形尺寸(直径×高)为φ300×1040mm，
组合开关：HZ10-25E/63
球形截断塞门集尘器:TB/T2201-91
翘板开关：JKK931-092 门灯
蜂鸣器：XD37(SLC)
司机室顶灯总成（灯管式）GCY300机车用：XLC001
汽车风窗电动洗涤器总成:XD203 24V
发动机柴油滤清器滤芯：RE515345 个10
燃油滤清器:FS1212（3315843)
初级滤清器:KB-13762-994 配SCR-10T螺杆空压机(C1213)
空压机机油滤芯:零件号39329602（RGH10 C1-32型磨轨车）HTT
空气滤芯：SCR-25T,上海斯克络公司 个10
油气分离滤芯：SCR-10T,上海斯克络公司
油气分离滤芯：SCR-25T
空压机总成：W-0.9/8-B型
离合器中压板： C025-0092,LIPE
滤芯：MFR-20-AD5,TAIYO,自动排水阀专用
发电机:33-SI 19011153
弹簧式安全阀:A27W-10T,密封压力:0.7-1MPa
控制面板：LCD(B)(T)-VⅢ Serial NO:060922059，
电源总开关:JK861
电磁式电源总开关:DK235 24V
电控阀:117B-611JB, DC24V,Mac
头灯灯芯（疝气灯）
扳键开关：PS3 3/3
扳键开关：PS3 S826 a/t 0/3
扳键开关：PT3 7/9
电源总开关：JK451，
干燥筒：CP3511CB020，最大工作压力：13bar
单独制动阀(小阀):JZ-7
空压机空滤器总成:S195
塑料式断路器:DZ5B-50,AC24/415V,10A
燃油油位仿杆器:600机车
空气滤清器滤芯:CAT：6L-4714
刮水器电机ZD2530,DC24V
雨刮器刮片配ZD2530，DC24V
油压减振器：J3V41型
油压减振器：J1CA10X50
电控阀:FKIB型 900kpa110V
调压器：R22K-02GL，配压力表行程为1-60PSI，FLEXIBLOK
柴油粗滤器芯：1012C--030
里程表：JY-1型 上海精研电子科技有限公司 GCY300机车用
里程表：JY-2型 上海精研电子科技有限公司 GCY450机车用
24V稳压电源：4NIC-DC144/T 襄樊金鹰轨道车辆公司 GCY300机车用
103分配阀：主阀 四川制动科技股份有限公司
分离轴承：C083R0006 6803 AC0083-0009,LIPE
离合器前磨擦片： C021-0059（380-009-1982Z）
离合器后磨擦片： C021-0059（380-009-1983Z
空气减压阀:QTY-15,1171038001009球阀:YJZQ-J32N,
液压球阀：YJZQ J15N DN15
中继阀:JZ-7大闸:H-6
空气滤芯 Air Filter Element,型号88171913, rand(3403168 HTT)
滤芯Charge/feed filter element,型号HP27L8-3MB,
滤芯 Fuel/water separator filter,型号RE506428
燃油滤芯 Engine oil filter,厂型号RE58935
压力传感器 6K Pressure Transducer, 6K,
调整器 Rsgulator,型号06k66971, ,E243-4-24, 24V,
加压装置滤芯 Cab pressurizer filter，型号P182045,
油水分离器： 行程(0~10mpa)(0~1kg/cm2) 表盘直径Φ50，0-1Mpa，螺纹接口Φ13x19/n` 轴向连接
油水分离器：M-51K90U-SF NORGREN 个
位移传感器：NS-WY03
公铁两用车遥控电池充电器：FLG 705/2 HBC-electronic
磨轨车空压机进气滤芯:外芯P182072,内芯P120307,Donaldsor Made in U.S.A
引擎空气清洁器（辅）Engine air cleaner element (secondary) 409611 (原厂型号P128408)
滤清材料 Railroad media, 4 inch 412002, 厂家HTT
变压器,400/230VAC,630VA，FA-NR:914801 Block
脉冲传送器： SJ15-12,零件号：25985S， 10-30VDC/200mA PEPPERL+FUCHS
接触器：3RH1140-2BB40
空气弹簧：016 25067-2000N
空气弹簧：MK9010-900N、德国MKD
空气弹簧：MK9005-600N、德国MKD
电池和风扇盒:6FC5 247-0AA06-0AA0
电缆插座：Type 2506 008412 Burkert
减压阀,HG-031/210/23,atos(意大利)
单向节流阀：Throttle valve RQ-012
溢流阀:DB10-2-5013-35,\
时间继电器：88 893 003 crouzet
闪光器：TBB 52 4DM003 944-04 24V HELLA
安全阀:A28X-16T,通径为25,介质为空气,整定压力为0.8MPa
压力开关：7.70.29007 BIERI
压力选择器：MS 5A2X/100 Rexroth
电机保护开关:3VU1300-1TF00
电机保护开关,2.4-4A,3VU1300-1TJ00 SIEMENS
电机保护开关，3.2-5A，1 make 1 break contact,3VU1300-1NJ00 SIEMENS 自动断路器：1.6-2.4A,3VU1300-1TH00 SIEMENS
24V直流供电单元：输入3×400V，50Hz，输出24VDC,7.5A 5700 8A Block
刮带:XPB 215015VX-850 Quad-Power
气缸：Φ80X250 R490104008 Rexroth
溢流阀：26 Mpa，0532VA10N050-300K1A0:订货号：0532002014，bosch
电磁阀：5281-A-20.0BBMS-G3/4"220/50 Burket
减压阀：3DR10P1-5X/75X/00M1 Rexroth
单向阀：B3-3 HAWE
溢流阀：DBDS6G 1X/200/S074 Rexroth
三位四通电磁阀：4WE 6J 5X/AG24K4 Rexroth
三位四通电磁阀：4WE 10E 3X/CG24K4 Rexroth
单向阀：HRP5 HAWE
三位四通电磁阀：4WE6 E5X/AG24K4 Rexroth
三位四通电磁阀：4WE6 R5X/AG24K4 Rexroth
比例流量阀：2FRE6B-1X-1LMV Rexroth
二位三通电磁阀：3WE6 A5X/0FAG24K4 Rexroth
二位三通电磁阀：M-3SEW 6U3X/420LG24K4 Rexroth
叠加式单向阀：Z1S6P1-2X Rexroth
指示灯：24V绿19050351 EBT TECHNOLOGIES
指示灯：24V黄19050352 EBT TECHNOLOGIES
指示灯：24V绿19050353 EBT TECHNOLOGIES
四号线立体仓库堆垛机防撞胶：（带螺栓）螺栓外螺纹M12，螺栓长度40mm， 防撞胶顶面直径11.2cm底面直径13.2cm 高度11.9cm 个5
气控机械阀,VNB603BS-40A,SMC
气控机械阀,VNB403BS-25A,SMC
电磁气控阀,SY5140-4DE,SMC
星三角启动器：3TD2000-1BB4-UN SIEMENS
电磁阀VF SY7140-4DE SMC
安全继电器:PNOZ-17
气动三联件:包括油水分离器(SMC AW30-03DG),
调压阀(SMC AL30-03),
润滑器,SWC
电机和泵:CR4-40 6m3/h at 5bar 0.75KW,400V,(1.9A)50HZ
高韧度轴(长轴)：size 4Gx;D=32/32mm; Lange L=1107mm. Centa
高韧度轴(短轴)：size 4Gx;D=24/38mm; Lange L=531mm. Centa
双阀座:B90250,件320
机车压缩机SCR10TS
