青海西宁静电放电桌ESD-DESK-A跑量销售主要特征:

这套试验配置是针对静电放电试验专门设计的，完全符合IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于其他抗扰度试验。

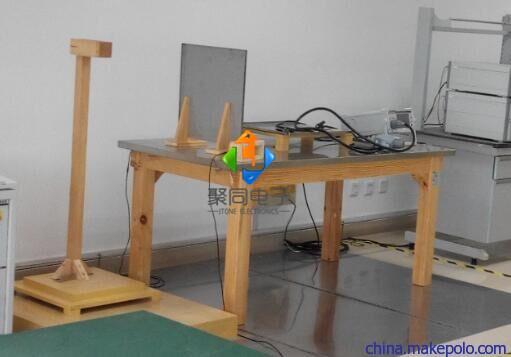

桌面式静电放电试验台ESD-DESK-A
◆组成：桌面式
◆桌面式配置：垂直耦合板（含支撑座）、绝缘衬垫、水平耦合板、试验桌、参考接地板、电阻电缆

落地式静电放电试验台ESD-DESK-B
◆组成：落地式
◆落地式配置：垂直耦合板（含支撑座）、绝缘基座、参考接地板、电阻电缆

​


 组合式静电放电试验台ESD-DESK-AB
◆组成：桌面式+ 落地式
◆桌面式配置：垂直耦合板（含支撑座）、绝缘衬垫、水平耦合板、试验桌、参考接地板、电阻电缆
◆落地式配置：垂直耦合板（含支撑座）、绝缘基座、参考接地板（与桌面式共用）、电阻电缆



青海西宁静电放电桌ESD-DESK-A跑量销售技术参数:

台式设备	规格	落地设备	规格
试验台	1700×900×800mm	绝缘支座	1100×800×100mm
参考接地板	2700×1800×1.5mm	参考接地板	2700×1800×1.5mm
垂直耦合板	500×500×1.5mm	垂直耦合板	500×500×1.5mm
水平耦合板	1600×800×1.5mm	垂直耦合座	500×500×1200mm
带电阻的电缆线	470kΩ*2	带电阻的电缆线	470kΩ*2





青海西宁静电放电桌ESD-DESK-A跑量销售产品说明:

桌面式，落地式，组合式

JTONE品牌桌面式静电放电试验台遵循IEC61000-4-2和GB/T17626.2静电放电抗扰度试验标准，可提高静电放电试验的重复性与可比性。静电试验台也可用于IEC61000-4-4和GB/T17626.4电快速瞬变脉冲群抗扰度试验。
