CCT西西替计量棒（线棒，刮棒，涂布棒）相关介绍及安装说明
一、CCT西西替计量棒（线棒、刮棒、涂布棒）简介：
计量棒俗称刮棒、线棒、涂布棒、施胶棒，是将涂料在纸张、薄膜等基材上通过棒的刮涂使涂料在基材表面均匀分布并达到固定湿膜厚度的一种棒。计量棒应用于涂布生产线和实验室涂布。
光棒，又称光滑棒，是计量棒的一种，表面光滑，无压纹，类似于不锈钢棒，光棒涂布主要靠涂料与基材（膜、纸张、布等）的吸附或渗透作用使涂料均匀分布在基材表面。
CCT西西替计量棒（刮棒、线棒、涂布棒、施胶棒）是德国加工生产，使用精密机床模具，利用冷挤压加工技术在钢棒表面加工出凹凸的波状曲线而成，具有高质量的涂布效果。CCT西西替计量棒相比国内传统线棒，表面没有缠绕细钢丝，不会松脱破断，曲线润滑流畅，非常便于清洗。CCT西西替计量棒表面镀铬，大幅度提高其耐磨性和使用寿命，涂布最薄仅为4微米的湿膜厚度，解决了超薄涂布的难题。
二、CCT西西替计量棒（线棒、刮棒、涂布棒）规格参数：
型号 | 直径（mm） | 长度(mm) | ||||
#02 | #11 | #22 | #37 | #55 |
常用10/12.7/ 13.65/16 其他直径可定制 |
整棒常用长度1650/1825/2000/3650其他长度可定制 |
#03 | #12 | #24 | #38 | #60 | ||
#04 | #13 | #26 | #40 | #65 | ||
#05 | #14 | #28 | #42 | #70 | ||
#06 | #15 | #30 | #44 | #75 | ||
#07 | #16 | #32 | #47 | #80 | ||
#08 | #17 | #34 | #48 | #85 | ||
#09 | #18 | #35 | #49 | #90 | ||
#10 | #20 | #36 | #50 | #95 | ||
技术参数：
1、CCT西西替计量棒产品为德国进口，全采用高级耐磨不锈钢304材质；
2、CCT西西替计量棒非常适合超薄高精度涂布，最低涂膜厚度可达到4um（湿膜厚度）。
3、应用行业如薄膜行业（离型膜,硬化膜,反射膜,装饰膜,PET硬化膜，OPP膜，液晶薄膜等）、造纸行业（包括各种特种纸张，热敏纸珠光纸等等）、各种胶粘带品的生产、广告喷绘材料防水广告材料行业、画布服装材料、玻璃生产、医药包装等行业均可使用CCT西西替计量棒。
4、CCT西西替计量棒最大长度可达到11米，涂布生产线供货标准长度L=1650\1825\2000\3650mm（其他小值长度在这些基础上切取，大于3650mm可定制），实验室涂布棒常见直径10mm,长度L=060\250\400mm（直径、长度特殊要求可定制）。
5、CCT西西替计量棒供货标准常用直径：10、12.7、13.65、16等（其他均可定制）。
6、CCT西西替涂布计量棒涂布量湿膜厚度4-190μm（特殊可定制）。
三、CCT西西替计量棒（线棒、刮棒、涂布棒）涂布生产线安装说明：
A图为底侧一次刮涂，基材右侧上料，左行经过计量棒一次性刮涂到位；
B图为底侧两次刮涂，基材右侧上料，左行经过第一计量棒（该计量棒涂布量湿膜厚度大于目标值），经过第二计量棒（该计量棒涂布量湿膜厚度等于目标值）刮涂到位；
C图为拐角处一次刮涂，基材右侧上料，左行经过计量棒一次性刮涂到位；
D图为立面一次刮涂，基材右侧上料，左行经过计量棒一次性刮涂到位；
注：1、计量棒在涂布头的安装位置，取决于客户涂布头实际空间位置的选择，只要空间够，哪种方式都可以（A、C、D的选择从涂布精度看并无差异；当一次刮涂实现不了目标涂布量时，可尝试多次不同计量棒刮涂的方式，比如B方案）。
2、上料辊上料:一般根据基材与涂布介质的特性调整转速与转向。
3、计量棒刮涂过程中一般逆转（旋转由电机带动，也有选择不转涂布的，不转使用寿命相对会短），调整计量棒的转速与转向，可以微调涂布量与涂布效果。
四、CCT西西替计量棒（线棒、刮棒、涂布棒）涂布生产线安装固定说明：
计量棒的固定装配如下图：
装配需要计量棒座（图中黄色配件）、支撑梁、角板。
计量棒旋转需要电机：装配如图（图中绿色）。
五、CCT西西替计量棒（线棒、刮棒、涂布棒）座说明：

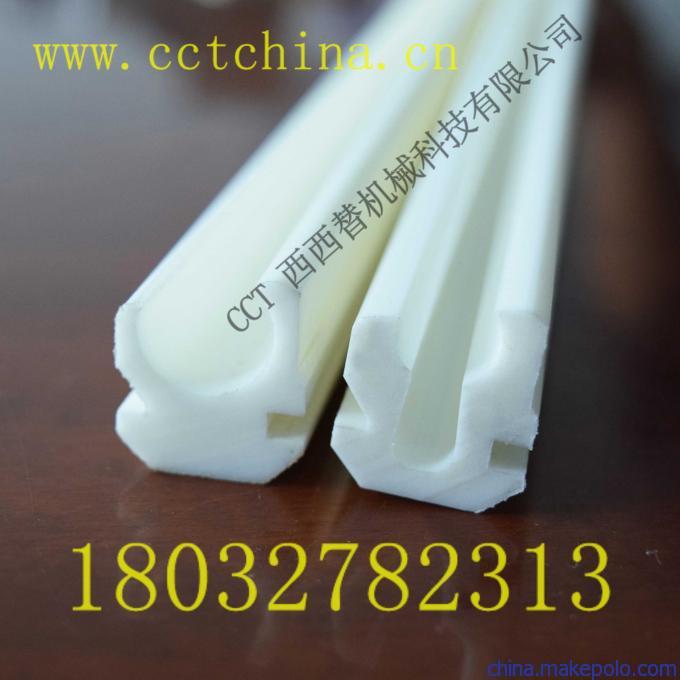

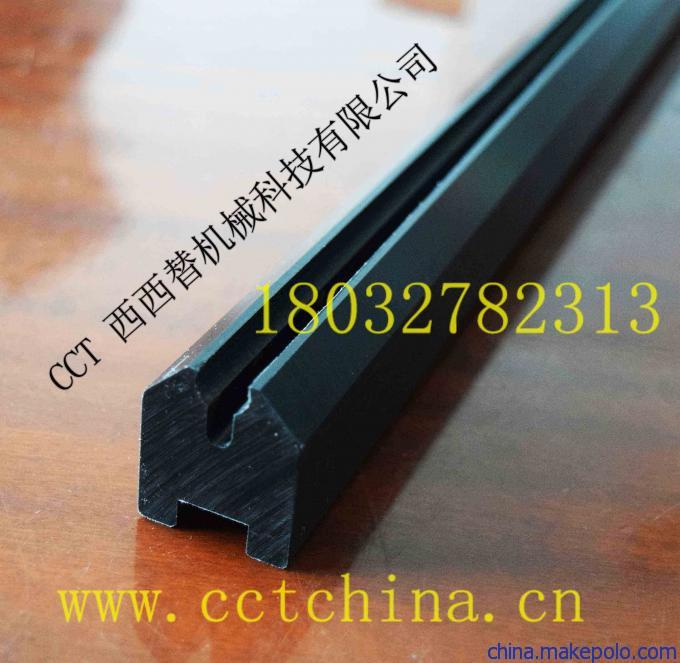

计量棒座（也俗称棒座、棒槽）使用专用精密机床加工而成，配套CCT西西替精密计量棒使用，有效矫正计量棒直线度，保证施胶涂层的均匀性与准确性。

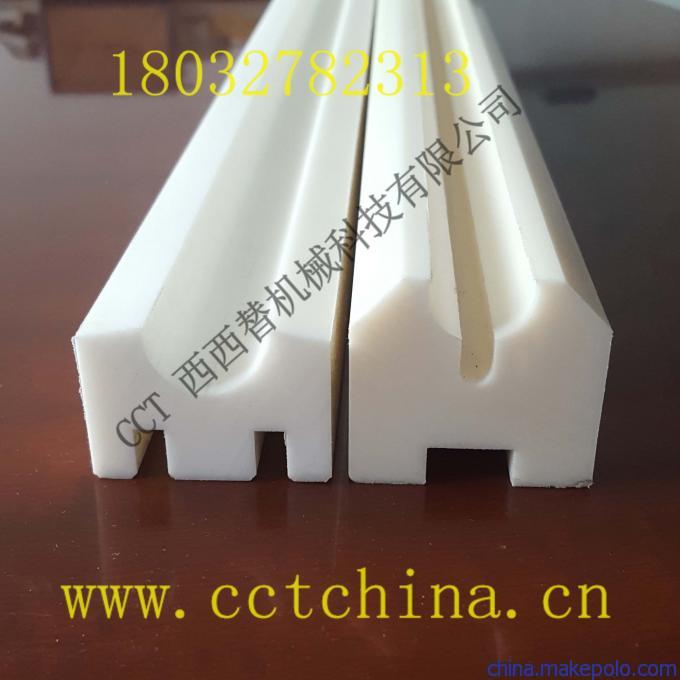

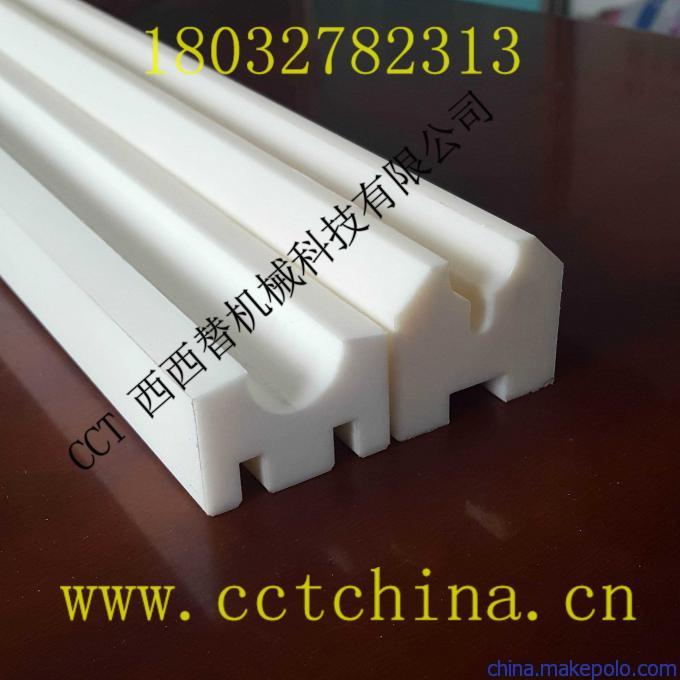

计量棒座细分为棒座、子母棒座（子棒座、母棒座）两大类如图。
在寿命方面，CCT西西替计量棒座其材质是UHMW-PE材料，分子量高达1000万以上，为普通材质3-5倍，非常的耐磨，寿命长久。
安装方面：在不改动客户原有涂布生产线基础上，具有丰富技术经验的CCT西西替涂布工程师可根据客户涂布机头结构，从图纸设计到安装所需配件，为客户提供一整套计量棒座安装方案，为客户降低成本。
CCT西西替计量棒座优点：
1、使用寿命长，非常耐磨，为国内材质棒座寿命的3-5倍；
2、特殊的材质和设计结构，大幅度降低计量棒的磨擦系数，延长计量棒使用寿命；
3、质地柔软，不存在计量棒卡死现象，自身的结构与材质更易于自洁清洗；
六、计量棒（线棒、刮棒、涂布棒）的清洗维护：
计量棒使用完毕，根据涂料性质选择相应溶剂浸泡即可，残留顽固涂料或杂质可选择专用清洗刷进行擦拭（顺着计量棒纹路刷），最后用软质棉布顺着棒子纹路擦拭干净即可（单独存放计量棒装入纸筒或塑料管放置平台或垂直吊放即可）。
七、计量棒（线棒、刮棒、涂布棒）专用钢丝清洗刷介绍：
1、目前市场上所销售的不锈钢刷，刷的丝径最细为0.07mm，CCT西西替清洗刷的丝径最小为0.04mm因为细，所以能够清洗地更彻底。
2、CCT西西替专用清洗刷的刷毛超级柔软，清洁的同时不会损伤棒面。
3、CCT西西替专用清洗刷是进口钢丝材料制作，每一只都是由具有多年经验的工匠手工生产。
4、CCT西西替专用清洗刷为钢丝刮棒清洁专用刷、网纹辊清洁专用刷、精密配件专用刷。
