GZ2电磁振动给料机 GZ电磁给料机详细参数

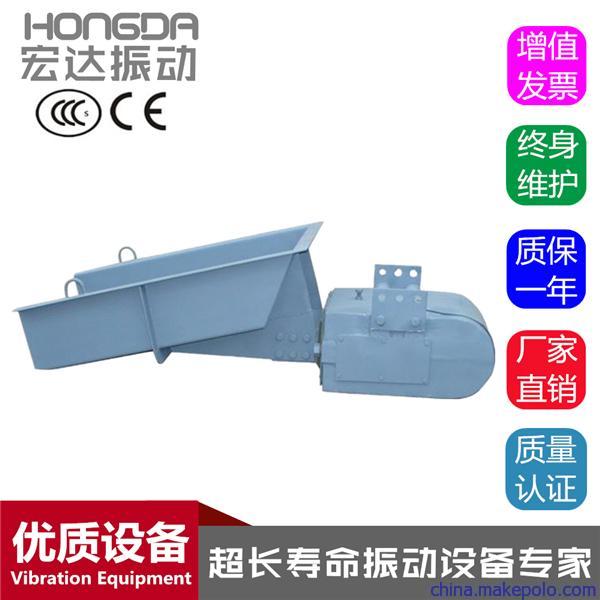

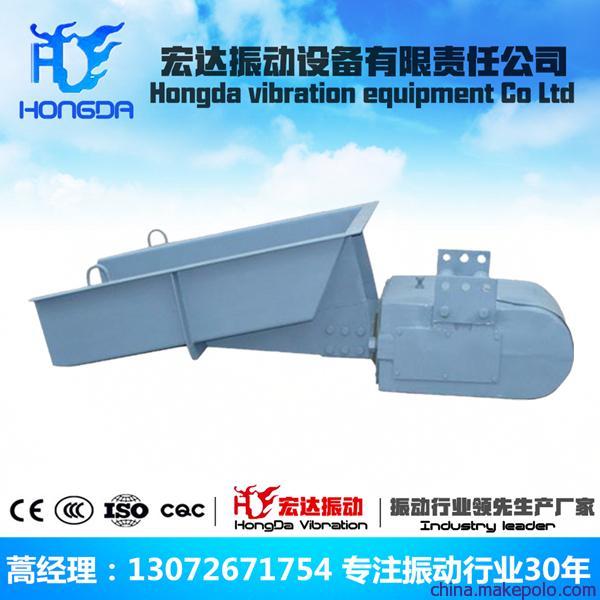

●●● GZ2型电磁振动给料机产品概述:
蒿磊批发振动电机GZ系列电磁振动给料机主要用于把块状、颗粒状及粉状物料，从贮料仓库或漏斗中均匀连续或定量的给到受料装置中，是实行流水作业自动化的必备设备。具有体积小、重量轻、安装方便、无转动部件、不需润滑、维修方便、工作频率高、消耗电能少等特点。广泛应用于矿山、冶金、煤业、轻工、电力、化工、粮食等行业。
●●● GZ2型电磁振动给料机工作原理:
电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的，当线圈接通后在正半周内有电流通过，衔铁与铁芯之间便产生了一脉冲电磁力互相吸引，这时槽体向后运动，激振器的主弹簧发生变形储存了一定的势能，在负半周线圈中无电流通过，电磁力消失，主弹簧释放能量，使衔铁和铁芯朝反方向离槽体向前运动，于是电磁振动给料机以交流电源的频率作每分钟3000次的往复振动，由于槽体的底平面与激振力作用线有一定的夹角，因此槽体中的物料沿抛物线的轨迹连续不断地向前运动。调节整流电压的高低，即可控制电磁振动给料机的送料量。蒿磊批发振动电机、给料机采用可控硅整流供电。改变可控硅的导通角，即可控制输出电压的高低。根据使用条件，可取不同信号来控制可控硅导通角的大小以达到自动定量送料的目的。
●●● GZ2型电磁振动给料机特点:
(1) 可无级调节给料量，可用于自动控制的生产流程中，实现生产自动化。
(2) 无转动零部件，不需润滑，结构简单，维修方便。
(3) 物料呈微抛运动，料槽磨损小。
(4) 采用合金钢板制成的料槽，可使用输送高温、磨损严重及有腐蚀性的物料。
(5) 由于可瞬间改变和启闭料流，所以给料量有较高的精度。
(6) 工作效率高，消耗电能少。
●●● GZ2电磁振动给料机概述
电磁振动给料机是由料槽和底座组成的双质点谐振系统。电磁铁在本的脉冲磁力，补充了谐振系统的能量损耗，使其保持一定的振幅，电能损耗小。料槽以一定的角度振动，使物料上抛前进，除水平输送外还能以一定角度上下输送，使用灵活。电磁铁的脉冲磁力调节方便，生产率连续可调，适宜设备的自动控制。
●●● gz2电磁振动给料机注意以下几点
1.安装可靠，通常弹簧脚应有定位装置。
2.接线准确无误，确保接地可靠。
3.振幅调节合适，不必开得过大，利于减小噪音及提高寿命。
4.忌水淋。
●●● GZ2型电磁振动给料机特点安装说明
本系列电磁振动给料机设计推荐下倾10°安装使用，对于粘性物料及含水较大的物料可将下调为15°，如给料机用于配料、定量给料或自动称量时，为保证给料量的均匀稳定，防止物料自流，给料机应水平安装使用。安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使其处于自由状态GZ型。
GZ2系列电磁给料机技术参数表
类型 | 型号 | 生产率（t/h） |
给料粒度 （mm） |
双振幅 （mm） |
振 频（HZ） |
电压（v） | 电流（A） | 工作功率（KW） | 重量（KG） |
用 途 | ||
水平 | -10° | 工作电流 | 表示电流 | |||||||||
基本型
| GZ1 | 5 | 7 | 50 | 1.75 | 50 | 220 | 1.34 | 1.0 | 0.06 | 77 | 无特殊要求的物料给料 |
GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | |||||
GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.20 | 233 | |||||
GZ4 | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 460 | |||||
GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | |||||
GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1271 | |||
GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | |||||
GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | |||||
GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | |||||
GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | |||||
GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | |||||
上 振 型 | GZ3S | 25 | 35 | 75 | 1.75 |
50 |
220 | 4.6 | 3.8 | 0.20 | 242 | 配置空间有限的情况下安装使用，其他与基本型相同 |
GZ4S | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 457 | |||||
GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | |||||
GZ6S | 150 | 210 | 200 |
1.5 |
380 | 16.4 | 13.3 | 1.5 | 1246 | |||
GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | |||||
GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | |||||
封 闭 型 | GZ1F | 4 | 5.6 | 40 | 1.75 |
220 | 1.34 | 1.0 | 0.06 | 78 | 易碎颗粒、粉尘较大及挥发性物料给料 | |
GZ2F | 8 | 11.2 | 40 | 30. | 2.3 | 0.15 | 154 | |||||
GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | |||||
GZ4F | 40 | 50 | 60 | 8.4 | 7.0 | 0.45 | 464 | |||||
GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | |||||
GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1278 | |||
轻 槽 型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | 比重较小的轻物料给料 | |
GZ6Q | 150 | 200 | 250 | 1.5 |
380 | 16.4 | 13.3 | 1.5 | 1326 | |||
GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | |||||
GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | |||||
平 槽 型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | 薄料层均匀给料 | |
GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | |||
GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | |||||
宽 槽 型 | GZ5K1 |
| 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | 主要用于选煤，亦可用于向筛分设备 给料 | |
|
|
|
|
| ||||||||
