光分路器箱-详细说明 详细信息

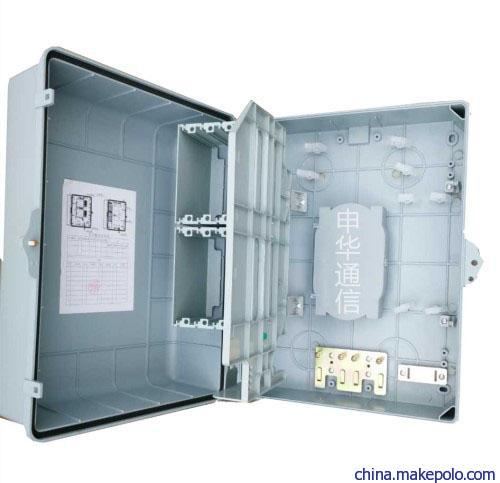

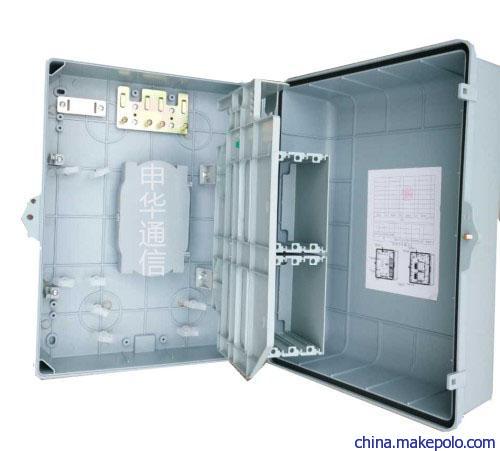

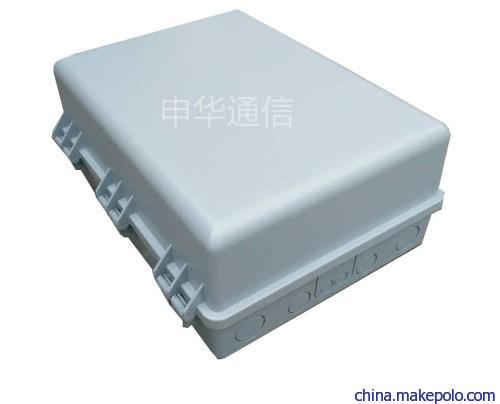

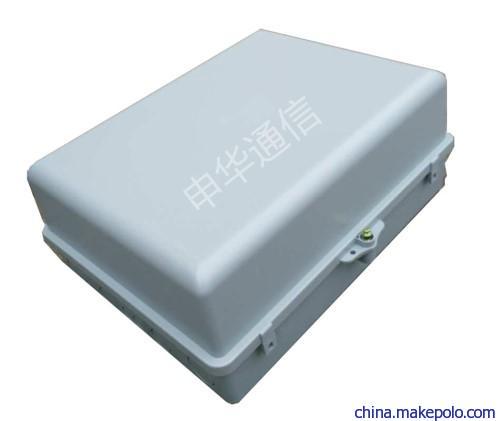

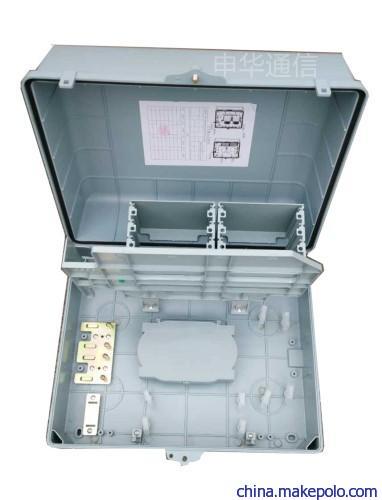

FTTH室内壁挂式光分路器箱用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光纤跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点。适用于FTTH工程光缆到楼后使用，安装于楼道、地下室、机房和大楼外墙。光缆也可以经分光配线箱开拨盘绕后与入户光缆熔接引出，实现光缆的直通功能，满足传统传输网络工程的需求 。
FTTH光分路器箱|FTTH光缆分纤箱规格：（1分4、1分8、1比16、1：32、1X64分光分纤箱）






概述：
     安装在室外墙壁、电杆等位置，可以方便完成光缆的接续和分配功能，并能满足光分路器的安放而实现分光功能。光分路器设备封装应经济高效、坚固且结构紧凑，设备内部光纤应保证一定的盘纤半径，保证盘绕的光纤不受损伤，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
 技术参数：
 工作环境温度：﹣40℃～﹢60℃
环境湿度：≦95%（﹢40℃）
大气压力：70kPa～106 kPa
箱门开启角度：180°
接地排耐电压水平：≥3000V（DC）/10mA/1min
绝缘电阻：≥2×1020MΩ500V
光分路器箱产品特点：
 1.适合室外墙壁的挂墙式、电杆抱箍式供选择。
 2.箱体内放置插片式分光器，可安装2个或4个1分8插片式分光器。
 3.集熔接、分光、配线于一体，可实现光缆的直熔和接续。
 4.上下均可进缆，操作方便，结构合理。
 5.光缆固定、接地方便，箱体内有足够的布线空



功能要求：
1 光缆的固定和保护功能
Ø 光缆引入设备时，必须有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置，光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。
Ø 蝶形光缆的盘绕与绑扎必须自然平直，无扭绞、打圈等现象，宜采用必要的固定装置，以确保不受到外力的挤压和操作损伤。
2 光缆纤芯的终接功能: 设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时必须具备富余光缆光纤的储存空间。
3 光纤熔接接头保护功能: 光纤接头部分均必须保护。光纤与光纤熔接后，接头部分必须用熔接保护套管加以保护。
4 缆纤适用性要求: 必须能适用符合GB，T 7424中规定的光缆，ITU-T G.652和ITU-T G.657规定的光纤或与之兼容的光纤，以及YD，T 1997-2009规定的接入网用蝶形光缆。
5 调纤功能: 通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，尾纤长度必须满足调纤操作要求。
6 门锁: 光纤配线箱门锁必须为防盗结构，具有良好的抗破坏能力，所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。



光分路器箱优势：
1.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配。
2.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直。
3.用户引入光缆未开剥时，接续固定件对光缆的的最小拉脱力不小于100N。
4.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。
5.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。
6.提供一定数量理线环或其它绑扎线配件，方便绑扎线的本要求。
7.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。
8.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
9.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
10.系列化插片可积木化组合，扩容方便，投资节省。
11.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。



光分路器
光分路器是按YD/T1117-2001标准设计的，可分为FBT(熔融拉锥型、GFL-01型)及PLC(平面波导型、GFL-02型)二种技术的分路器。
产品介绍：概述：
光分路器是按YD/T1117-2001标准设计的，可分为FBT(熔融拉锥型、GFL-01型)及PLC(平面波导型、GFL-02型)二种技术的分路器。
GFL-02-1型光分路器的PLC Splitter Module是由PLC Splitter 器件用Module 盒子加工而成。具有体积小，工作波长范围宽，插入损耗低，PDL小，可靠性高，分光均匀性好等特点。广泛运用于光网络传输和光通信系统。随着使用PON技术的FTTH通信的迅速发展，光分路器将得到大量应用。
公司可提供1xN和2xN全系列产品(N=4～32)(注：当分路比在1×8以上时，该分路器性价比更高)





主要特点：
低偏振相关损耗
多通道数
工作波长范围宽
分路入、出可采用SC或FC适配器、φ0.9mm或φ2.0mm尾纤，较多用于宽带接入机柜、机箱内。
高可靠性
阻燃性符合GB2401中FV01级要求。
应用范围：
FTTX 系统
局域网和城域网等网络
CATV网络
其他的光学运用
产品主要参数:
参 数 1x4 1x8 1x16 1x32
工作波长 (nm) 1260-1650
*插入损耗 (dB) ≤ 8.0 11.5 14.7 18.3
损耗均匀性 (dB) ≤ 1.5 2 2.5 3.1
回波损耗 (dB) ≥ 50 50 50 50
偏振相关损耗 (dB) ≤ 0.3 0.4 0.5 0.6
方向性 (dB)≥ 55 55 55 55
工作温度 ( ℃) -40～85
存储温度 ( ℃) -40～85h
